Bassin de lavage des mains actionné au genou (Modèle d'utilité CN 210315823 U)

Le présent modèle d'utilité fournit un bassin de lavage des mains actionné au genou, comprenant une base et une plaque arrière, où un bassin de lavage des mains est prévu sur la base, un robinet est installé sur...

Abrégé

Le présent modèle utilitaire propose un lavabo actionné par le genou, comprenant une base et une plaque arrière : un lavabo est disposé sur la base, un robinet est installé sur la partie supérieure du lavabo, une vanne à commande électrique est raccordée au fond du robinet, un panneau basculant commandé par le genou est disposé à l’extrémité avant de la base, l’extrémité inférieure du panneau basculant commandé par le genou est reliée en rotation à la base, un ensemble de commande par le genou est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou, et l’ensemble de commande par le genou est électriquement raccordé à la vanne à commande électrique ; un panneau basculant actionné par le pied est en outre disposé à l’extrémité avant de la base, l’extrémité inférieure du panneau basculant actionné par le pied est reliée en rotation à la base, et un ensemble de commande par le pied est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied ; un rail de guidage et un vérin pneumatique sont en outre disposés dans la base, une boîte mobile est reliée coulissante au rail de guidage, l’extrémité de sortie du vérin pneumatique est fixement raccordée à une extrémité de la boîte mobile, et l’ensemble de commande par le pied est électriquement raccordé au vérin pneumatique. Avec le lavabo actionné par le genou du présent modèle utilitaire, un utilisateur peut se tenir devant le lavabo et commander l’ouverture et la fermeture du robinet au moyen du genou, évitant ainsi une contamination secondaire des mains après le lavage de celles-ci.

Informations sur le brevet

Élément	Détail
Autorité de délivrance	Administration nationale de la propriété intellectuelle de la République populaire de Chine (CNIPA)
Type de document	Brevet de modèle utilitaire
Numéro de publication d’autorisation	CN 210315823 U
Date de publication d’autorisation	2020.04.14
Numéro de demande	201920993181.0
Date de dépôt	2019.06.28
Titulaire du brevet	Dongguan Pengchi Purification Technology Co., Ltd.
Adresse	Route Tangyilangwei, village Tangjiao, ville de Chashan, ville de Dongguan, province du Guangdong 523378, Chine
Inventeurs	Hu Guopeng
Agence de propriété intellectuelle	Agence de propriété intellectuelle Yongqiao de Dongguan (société en nom collectif générale) 44400
Mandataire en brevets	He Xinhua
Classification internationale des brevets (CIB)	E03C 1/05(2006.01); B65F 1/14(2006.01)
Titre du modèle utilitaire	Un lavabo actionné par le genou

Revendications

Un lavabo actionné par le genou, comprenant :
- une base (1) et une plaque arrière (2), un lavabo (3) étant disposé sur la base (1), un robinet (4) étant installé sur la partie supérieure du lavabo (3), et une vanne à commande électrique (41) étant raccordée au fond du robinet (4) ;
- caractérisé en ce qu’un panneau basculant commandé par le genou (11) est disposé à l’extrémité avant de la base (1), l’extrémité inférieure du panneau basculant commandé par le genou (11) étant reliée en rotation à la base (1), un ensemble de commande par le genou (5) étant disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou (11), et l’ensemble de commande par le genou (5) étant électriquement raccordé à la vanne à commande électrique (41) ;
- un panneau basculant actionné par le pied (12) est en outre disposé à l’extrémité avant de la base (1), l’extrémité inférieure du panneau basculant actionné par le pied (12) étant reliée en rotation à la base (1), et un ensemble de commande par le pied (6) étant disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied (12) ;
- un rail de guidage (13) et un vérin pneumatique (14) sont en outre disposés dans la base (1), une boîte mobile (15) étant reliée coulissante au rail de guidage (13), l’extrémité de sortie du vérin pneumatique (14) étant fixement raccordée à une extrémité de la boîte mobile (15), et l’ensemble de commande par le pied (6) étant électriquement raccordé au vérin pneumatique (14).
Le lavabo actionné par le genou selon la revendication 1, caractérisé en ce qu’une poubelle (16) est placée dans la boîte mobile (15).
Le lavabo actionné par le genou selon la revendication 1, caractérisé en ce que l’ensemble de commande par le genou (5) comprend un premier bloc de pression (51) fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou (11), un premier ressort (52) enfilé autour du premier bloc de pression (51), et un premier interrupteur (53) situé sur un côté du premier bloc de pression (51), le premier interrupteur (53) étant électriquement raccordé à la vanne à commande électrique (41).
Le lavabo actionné par le genou selon la revendication 3, caractérisé en ce qu’une goupille de verrouillage à ressort (17) est en outre disposée à l’extrémité supérieure du panneau basculant commandé par le genou (11).
Le lavabo actionné par le genou selon la revendication 1, caractérisé en ce que l’ensemble de commande par le pied (6) comprend un deuxième bloc de pression (61) fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied (12), un deuxième ressort (62) enfilé autour du deuxième bloc de pression (61), et un deuxième interrupteur (63) situé sur un côté du deuxième bloc de pression (61), le deuxième interrupteur (63) étant électriquement raccordé au vérin pneumatique (14).
Le lavabo actionné par le genou selon la revendication 1, caractérisé en ce qu’un miroir (21) et une source lumineuse (22) sont en outre installés sur la plaque arrière (2), et un interrupteur à clé (18) électriquement raccordé à la source lumineuse (22) est disposé sur un côté du lavabo (3).

Description

DOMAINE TECHNIQUE

[0001] Le présent modèle utilitaire se rapporte au domaine des équipements médicaux, et en particulier à un lavabo actionné par le genou.

ART ANTÉRIEUR

[0002] Dans les hôpitaux, les médecins doivent souvent se laver et se désinfecter les mains avant de réaliser une opération, et afin de garder les mains propres, ils ne peuvent généralement pas toucher d’autres objets après le lavage. À l’heure actuelle, des robinets ordinaires sont couramment installés sur les lavabos des hôpitaux, et une contamination secondaire des mains est susceptible de se produire lors de la fermeture du robinet. En outre, une poubelle est généralement placée à côté du lavabo ; cependant, une poubelle placée à l’intérieur d’une pièce pendant une longue durée est susceptible de provoquer l’envol de poussière intérieure ou la prolifération de bactéries. Ces problèmes doivent tous être résolus d’urgence.

SOMMAIRE DU MODÈLE UTILITAIRE

[0003] Compte tenu des problèmes ci-dessus, le présent modèle utilitaire propose un lavabo actionné par le genou, avec lequel un utilisateur peut se tenir devant le lavabo et commander l’ouverture et la fermeture du robinet au moyen du genou, évitant ainsi une contamination secondaire des mains après le lavage de celles-ci.

[0004] Pour atteindre l’objectif ci-dessus, le présent modèle utilitaire résout les problèmes ci-dessus au moyen des solutions techniques suivantes :

[0005] Un lavabo actionné par le genou, comprenant une base et une plaque arrière, où un lavabo est disposé sur la base, un robinet est installé sur la partie supérieure du lavabo, une vanne à commande électrique est raccordée au fond du robinet, un panneau basculant commandé par le genou est disposé à l’extrémité avant de la base, l’extrémité inférieure du panneau basculant commandé par le genou est reliée en rotation à la base, un ensemble de commande par le genou est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou, et l’ensemble de commande par le genou est électriquement raccordé à la vanne à commande électrique ; un panneau basculant actionné par le pied est en outre disposé à l’extrémité avant de la base, l’extrémité inférieure du panneau basculant actionné par le pied est reliée en rotation à la base, et un ensemble de commande par le pied est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied ; un rail de guidage et un vérin pneumatique sont en outre disposés dans la base, une boîte mobile est reliée coulissante au rail de guidage, l’extrémité de sortie du vérin pneumatique est fixement raccordée à une extrémité de la boîte mobile, et l’ensemble de commande par le pied est électriquement raccordé au vérin pneumatique.

[0006] Plus précisément, une poubelle est placée dans la boîte mobile.

[0007] Plus précisément, l’ensemble de commande par le genou comprend un premier bloc de pression fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou, un premier ressort enfilé autour du premier bloc de pression, et un premier interrupteur situé sur un côté du premier bloc de pression, le premier interrupteur étant électriquement raccordé à la vanne à commande électrique.

[0008] Plus précisément, une goupille de verrouillage à ressort est en outre disposée à l’extrémité supérieure du panneau basculant commandé par le genou.

[0009] Plus précisément, l’ensemble de commande par le pied comprend un deuxième bloc de pression fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied, un deuxième ressort enfilé autour du deuxième bloc de pression, et un deuxième interrupteur situé sur un côté du deuxième bloc de pression, le deuxième interrupteur étant électriquement raccordé au vérin pneumatique.

[0010] Plus précisément, un miroir et une source lumineuse sont en outre installés sur la plaque arrière, et un interrupteur à clé électriquement raccordé à la source lumineuse est disposé sur un côté du lavabo.

[0011] Le présent modèle utilitaire présente les effets bénéfiques suivants :

[0012] Premièrement, le lavabo actionné par le genou proposé par le présent modèle utilitaire est équipé en supplément du panneau basculant commandé par le genou, de l’ensemble de commande par le genou et de la vanne à commande électrique ; un utilisateur peut se tenir devant le lavabo et appuyer sur le panneau basculant commandé par le genou avec son genou, de sorte que la vanne à commande électrique commande l’ouverture et la fermeture du robinet, évitant ainsi une contamination secondaire des mains après le lavage de celles-ci ;

[0013] Deuxièmement, un panneau basculant actionné par le pied et un ensemble de commande par le pied sont ajoutés ; le pied peut être utilisé pour appuyer sur le panneau basculant actionné par le pied, afin de commander le démarrage du vérin pneumatique ; l’extrémité de sortie du vérin pneumatique est raccordée à une boîte mobile, et une poubelle est placée dans la boîte mobile ; les papiers d’essuyage utilisés après le lavage des mains peuvent être jetés dans la poubelle, puis le vérin pneumatique ramène la boîte mobile dans la base, évitant ainsi le problème où la poubelle est exposée à l’intérieur de la pièce, provoquant l’envol de poussière intérieure ou la prolifération de bactéries.

DESCRIPTION SOMMAIRE DES DESSINS

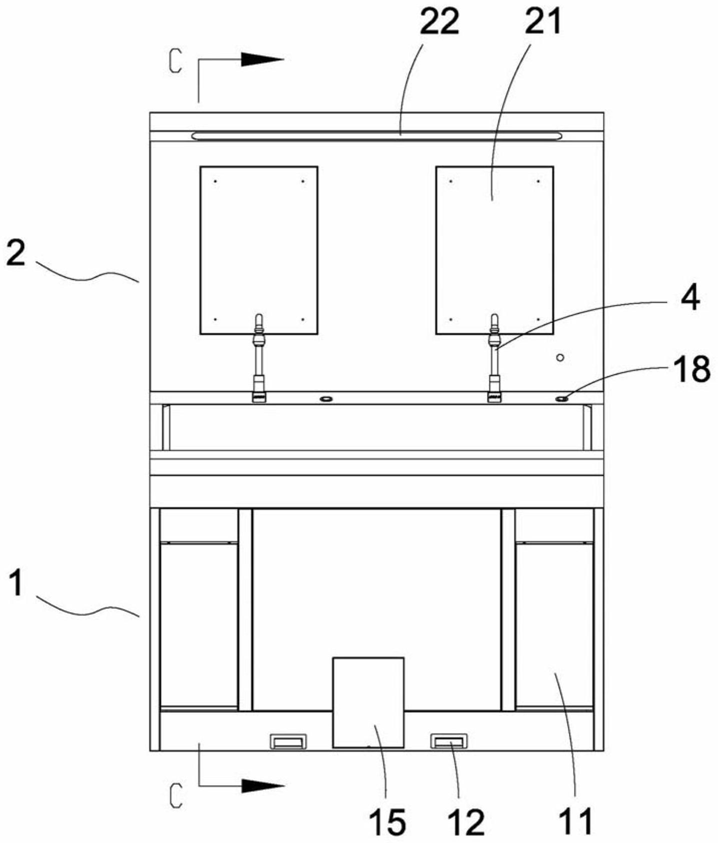

[0014] La figure 1 est une vue de face du lavabo actionné par le genou du présent modèle utilitaire.

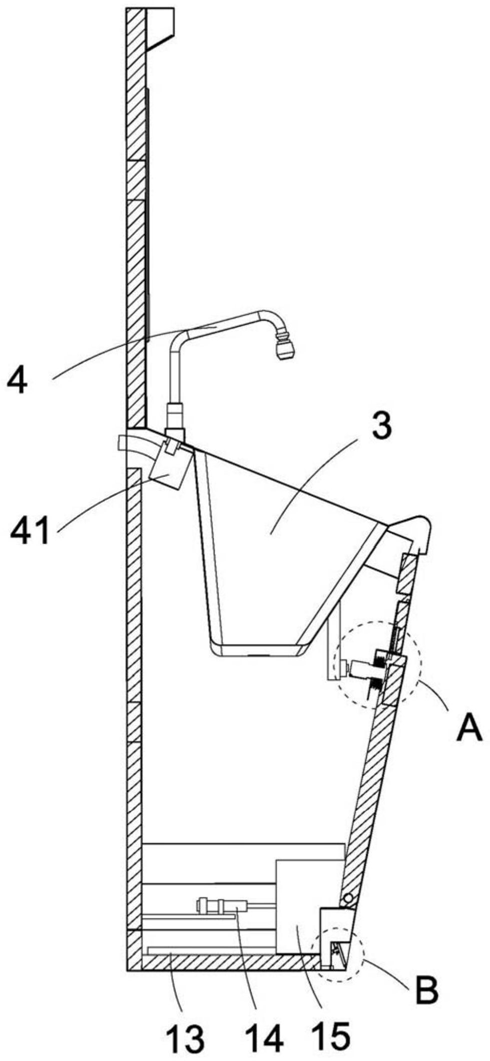

[0015] La figure 2 est une vue en coupe selon le plan C-C de la figure 1.

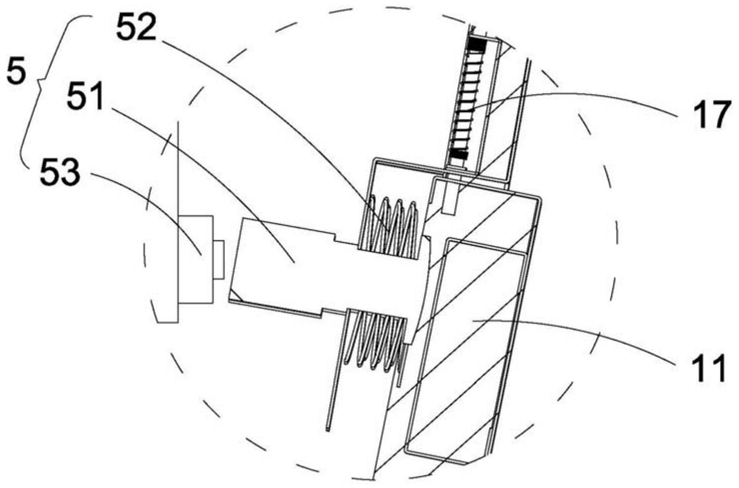

[0016] La figure 3 est une vue agrandie de la partie A de la figure 2.

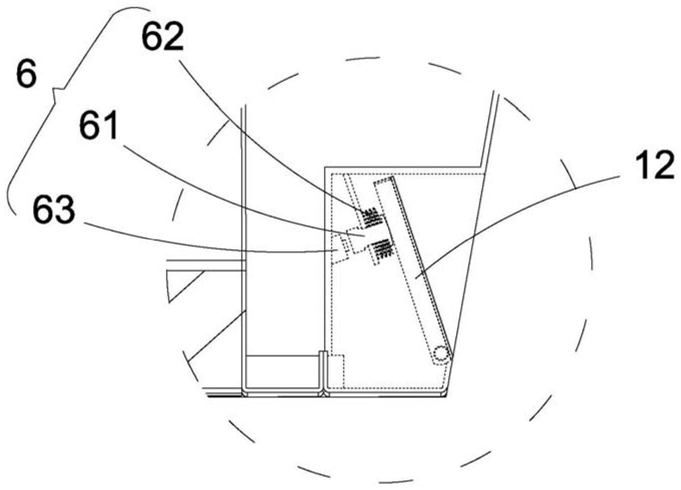

[0017] La figure 4 est une vue agrandie de la partie B de la figure 2.

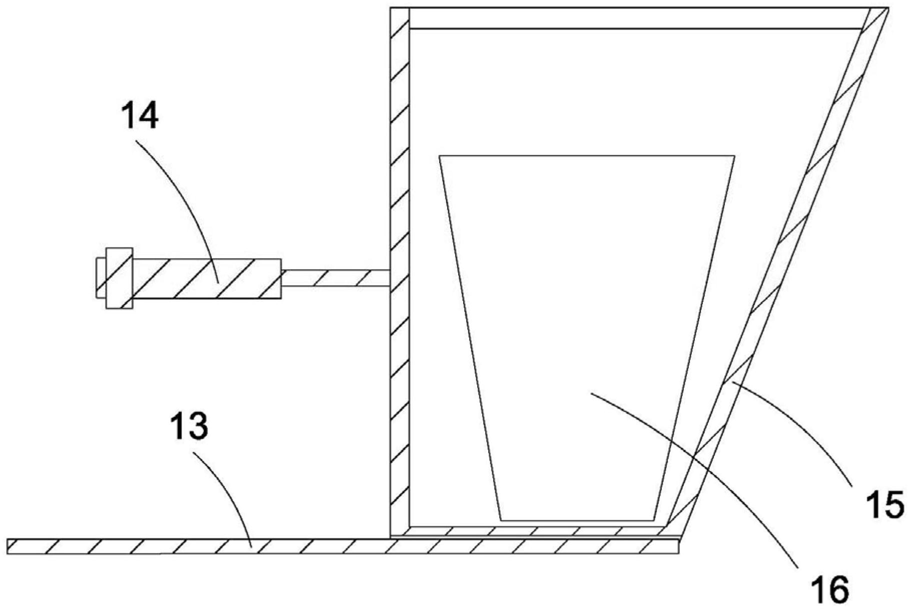

[0018] La figure 5 est une vue schématique de la structure du rail de guidage, du vérin pneumatique, de la boîte mobile et de la poubelle dans le présent modèle utilitaire.

[0019] Les signes de référence sont les suivants : base 1 ; panneau basculant commandé par le genou 11 ; panneau basculant actionné par le pied 12 ; rail de guidage 13 ; vérin pneumatique 14 ; boîte mobile 15 ; poubelle 16 ; goupille de verrouillage à ressort 17 ; interrupteur à clé 18 ; plaque arrière 2 ; miroir 21 ; source lumineuse 22 ; lavabo 3 ; robinet 4 ; vanne à commande électrique 41 ; ensemble de commande par le genou 5 ; premier bloc de pression 51 ; premier ressort 52 ; premier interrupteur 53 ; ensemble de commande par le pied 6 ; deuxième bloc de pression 61 ; deuxième ressort 62 ; deuxième interrupteur 63.

DESCRIPTION DÉTAILLÉE DES MODES DE RÉALISATION

[0020] Le présent modèle utilitaire sera décrit plus en détail ci-dessous en association avec les modes de réalisation et les dessins annexés, mais les modes de réalisation du présent modèle utilitaire ne sont pas limités à ceux-ci.

[0021] Comme montré sur les figures 1 à 5 :

[0022] Un lavabo actionné par le genou comprend une base 1 et une plaque arrière 2 ; un lavabo 3 est disposé sur la base 1, un robinet 4 est installé sur la partie supérieure du lavabo 3, et une vanne à commande électrique 41 est raccordée au fond du robinet 4 ; un panneau basculant commandé par le genou 11 est disposé à l’extrémité avant de la base 1, l’extrémité inférieure du panneau basculant commandé par le genou 11 est reliée en rotation à la base 1, et un ensemble de commande par le genou 5 est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou 11 ; l’ensemble de commande par le genou 5 comprend un premier bloc de pression 51 fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant commandé par le genou 11, un premier ressort 52 enfilé autour du premier bloc de pression 51, et un premier interrupteur 53 situé sur un côté du premier bloc de pression 51, le premier interrupteur 53 étant électriquement raccordé à la vanne à commande électrique 41 ; l’ensemble de commande par le genou 5 est électriquement raccordé à la vanne à commande électrique 41 ; lors du lavage des mains, une personne se tient devant le lavabo et appuie sur le panneau basculant commandé par le genou 11 avec son genou, et le premier bloc de pression 51 appuie sur le premier interrupteur 53 pour le mettre sous tension, de sorte que la vanne à commande électrique 41 s’ouvre après avoir été mise sous tension et que le robinet délivre de l’eau ; après le lavage des mains, le genou n’appuie plus sur le panneau basculant commandé par le genou 11 ; un panneau basculant actionné par le pied 12 est en outre disposé à l’extrémité avant de la base 1, l’extrémité inférieure du panneau basculant actionné par le pied 12 est reliée en rotation à la base 1, et un ensemble de commande par le pied 6 est disposé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied 12 ; un rail de guidage 13 et un vérin pneumatique 14 sont en outre disposés dans la base 1, une boîte mobile 15 est reliée coulissante au rail de guidage 13, l’extrémité de sortie du vérin pneumatique 14 est fixement raccordée à une extrémité de la boîte mobile 15, l’ensemble de commande par le pied 6 est électriquement raccordé au vérin pneumatique 14, et une poubelle 16 est placée dans la boîte mobile 15 ; l’ensemble de commande par le pied 6 comprend un deuxième bloc de pression 61 fixé sur le côté intérieur de l’extrémité supérieure du panneau basculant actionné par le pied 12, un deuxième ressort 62 enfilé autour du deuxième bloc de pression 61, et un deuxième interrupteur 63 situé sur un côté du deuxième bloc de pression 61, le deuxième interrupteur 63 étant électriquement raccordé au vérin pneumatique 14 ; après le lavage et l’essuyage des mains, le pied appuie sur le panneau basculant actionné par le pied 12, le deuxième bloc de pression 61 ferme le deuxième interrupteur 63, l’arbre de sortie du vérin pneumatique 14 se déploie pour pousser la boîte mobile 15 vers l’extérieur, le pied relâche le panneau basculant actionné par le pied 12, le papier d’essuyage est ensuite jeté dans la poubelle 16, puis le pied appuie à nouveau sur le panneau basculant actionné par le pied 12, le deuxième bloc de pression 61 ferme le deuxième interrupteur 63, l’arbre de sortie du vérin pneumatique 14 se rétracte pour ramener la boîte mobile 15 dans la base 1, et le pied relâche le panneau basculant actionné par le pied 12 ; les deux modes de mouvement différents du vérin pneumatique 14 peuvent être mis en œuvre par une commande par circuit électrique classique.

[0023] De préférence, une goupille de verrouillage à ressort 17 est en outre disposée à l’extrémité supérieure du panneau basculant commandé par le genou 11.

[0024] De préférence, un miroir 21 et une source lumineuse 22 sont en outre installés sur la plaque arrière 2, et un interrupteur à clé 18 électriquement raccordé à la source lumineuse 22 est disposé sur un côté du lavabo 3.

[0025] Les modes de réalisation ci-dessus ne représentent qu’un mode de réalisation du présent modèle utilitaire, et leur description est relativement spécifique et détaillée, mais elle ne doit pas être interprétée comme limitant la portée du brevet du présent modèle utilitaire. Il convient de noter que l’homme du métier peut apporter plusieurs modifications et améliorations sans sortir du concept du présent modèle utilitaire, et celles-ci entrent toutes dans le champ de protection du présent modèle utilitaire. Par conséquent, la portée de protection du brevet du présent modèle utilitaire doit être définie par les revendications annexées.
