Station de lavage des mains médicale à postes multiples (modèle d'utilité CN 209003741 U)

Abrégé

Le présent modèle d’utilité concerne une station de lavage des mains médicale à postes multiples, comprenant une base, un corps de bassin de lavage des mains fixé sur la base, et un cadre de miroir fixé sur le corps de bassin de lavage des mains. N robinets sont fixés sur une paroi latérale du corps de bassin de lavage des mains adjacente au cadre de miroir, n étant un entier supérieur ou égal à 2. Une paroi latérale du corps de bassin de lavage des mains éloignée du cadre de miroir comporte une pluralité de rainures de dégagement et de saillies de séparation agencées en alternance, le nombre de rainures de dégagement étant égal à n, et les rainures de dégagement étant adaptées aux robinets. Un miroir est fixé sur le cadre de miroir. Le présent modèle d’utilité est doté d’une structure de limitation de position spécifique capable de contrôler efficacement les positions debout de toutes les personnes se lavant les mains, et en même temps de séparer efficacement les personnes se lavant les mains afin qu’une distance dans une certaine plage soit maintenue entre elles, ce qui permet d’éviter efficacement tout contact physique entre les personnes, évitant ainsi efficacement la contamination croisée, et peut en même temps garantir efficacement la vie privée entre les personnes.

Informations sur le brevet

Revendications

1. Station de lavage des mains médicale à postes multiples, comprenant :

   • une base (10), un corps de bassin de lavage des mains (20) fixé sur la base (10), et un cadre de miroir (30) fixé sur le corps de bassin de lavage des mains (20) ;
   • n robinets (21) fixés sur une paroi latérale du corps de bassin de lavage des mains (20) adjacente au cadre de miroir (30), n étant un entier supérieur ou égal à 2, une paroi latérale du corps de bassin de lavage des mains (20) éloignée du cadre de miroir (30) comportant une pluralité de rainures de dégagement (201) et de saillies de séparation (202) agencées en alternance, le nombre de rainures de dégagement (201) étant égal à n, et les rainures de dégagement (201) étant adaptées aux robinets (21) ;
   • et un miroir (31) fixé sur le cadre de miroir (30).

2. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce qu’un chauffe-eau (11) est disposé dans la base (10), et le chauffe-eau (11) est relié aux n robinets (21).

3. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce que la largeur de chaque rainure de dégagement (201) est de 350 à 450 mm.

4. Station de lavage des mains médicale à postes multiples selon la revendication 3, caractérisée en ce que la largeur de chaque saillie de séparation (202) est de 200 à 300 mm.

5. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce que le corps de bassin de lavage des mains (20) est un corps de bassin de lavage des mains en plastique DuPont.

6. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce qu’un premier chanfrein est disposé sur chacun des deux côtés du fond de chaque rainure de dégagement (201), et le rayon de courbure du premier chanfrein est de 70 à 120 mm.

7. Station de lavage des mains médicale à postes multiples selon la revendication 6, caractérisée en ce qu’un deuxième chanfrein est disposé sur chacun des deux côtés de chaque saillie de séparation (202), et le rayon de courbure du deuxième chanfrein est de 70 à 120 mm.

8. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce que chaque robinet (21) est un robinet à capteur.

9. Station de lavage des mains médicale à postes multiples selon la revendication 1, caractérisée en ce qu’un distributeur de savon (22) est disposé entre chaque paire de robinets (21) adjacents.

Description

Domaine technique

[0001] Le présent modèle d’utilité concerne les stations de lavage des mains, et concerne en particulier une station de lavage des mains médicale à postes multiples.

Art antérieur

[0002] Une station de lavage des mains, également désignée sous le nom de bassin de lavage des mains, est utilisée pour nettoyer les saletés présentes sur les mains. Dans les salles d’opération des hôpitaux, la station de lavage des mains est également un équipement indispensable ; avant et après la réalisation d’une opération, les médecins sont tenus de se laver les mains et de procéder à une stérilisation au niveau de la station de lavage des mains.

[0003] Une station de lavage des mains traditionnelle est équipée d’un robinet et d’un miroir sur le bassin de lavage des mains, ce qui permet à une seule personne de se laver les mains. Cependant, une opération classique nécessite que plusieurs médecins réalisent l’intervention conjointement ; c’est pourquoi, dans l’état de la technique, sont apparues des stations de lavage des mains médicales à plusieurs robinets, qui permettent à plusieurs médecins de se laver les mains en même temps. Cependant, lorsque plusieurs médecins se lavent les mains simultanément, comme la distance est difficile à évaluer, des collisions se produisent très facilement, et les personnes qui ne se sont pas encore lavé les mains contaminent facilement les personnes qui se sont déjà lavé les mains, ce qui ne respecte pas les exigences d’hygiène.

Résumé du modèle d’utilité

[0004] Compte tenu de ce qui précède, il est nécessaire, pour résoudre les problèmes de l’état de la technique, de proposer une station de lavage des mains médicale à postes multiples capable de séparer efficacement les personnes se lavant les mains, évitant ainsi efficacement la contamination croisée, et garantissant en même temps la vie privée entre les personnes.

[0005] Pour résoudre les problèmes de l’état de la technique, le présent modèle d’utilité divulgue une station de lavage des mains médicale à postes multiples, comprenant une base, un corps de bassin de lavage des mains fixé sur la base, et un cadre de miroir fixé sur le corps de bassin de lavage des mains ;

[0006] n robinets sont fixés sur une paroi latérale du corps de bassin de lavage des mains adjacente au cadre de miroir, n étant un entier supérieur ou égal à 2 ; une paroi latérale du corps de bassin de lavage des mains éloignée du cadre de miroir comporte une pluralité de rainures de dégagement et de saillies de séparation agencées en alternance ; le nombre de rainures de dégagement est égal à n, et les rainures de dégagement sont adaptées aux robinets ;

[0007] un miroir est fixé sur le cadre de miroir.

[0008] En outre, un chauffe-eau est disposé dans la base, et le chauffe-eau est relié aux n robinets.

[0009] En outre, la largeur de chaque rainure de dégagement est de 350 à 450 mm.

[0010] En outre, la largeur de chaque saillie de séparation est de 200 à 300 mm.

[0011] En outre, le corps de bassin de lavage des mains est un corps de bassin de lavage des mains en plastique DuPont.

[0012] En outre, un premier chanfrein est disposé sur chacun des deux côtés du fond de chaque rainure de dégagement, et le rayon de courbure du premier chanfrein est de 70 à 120 mm.

[0013] En outre, un deuxième chanfrein est disposé sur chacun des deux côtés de chaque saillie de séparation, et le rayon de courbure du deuxième chanfrein est de 70 à 120 mm.

[0014] En outre, chaque robinet est un robinet à capteur.

[0015] En outre, un distributeur de savon est disposé entre chaque paire de robinets adjacents.

[0016] Le présent modèle d’utilité présente les effets bénéfiques suivants : le présent modèle d’utilité divulgue une station de lavage des mains médicale à postes multiples dotée d’une structure de limitation de position spécifique, qui peut contrôler efficacement les positions debout de toutes les personnes se lavant les mains, et en même temps séparer efficacement les personnes se lavant les mains afin qu’une distance dans une certaine plage soit maintenue entre elles, ce qui permet d’éviter efficacement tout contact physique entre les personnes, évitant ainsi efficacement la contamination croisée, et peut en même temps garantir efficacement la vie privée entre les personnes.

Brève description des dessins

[0017] La FIG. 1 est une vue schématique de la structure tridimensionnelle d’un mode de réalisation du présent modèle d’utilité.

[0018] La FIG. 2 est une vue schématique de la structure tridimensionnelle d’un autre mode de réalisation du présent modèle d’utilité.

[0019] Les numéros de référence sont les suivants : base 10 ; chauffe-eau 11 ; corps de bassin de lavage des mains 20 ; rainure de dégagement 201 ; saillie de séparation 202 ; robinet 21 ; distributeur de savon 22 ; cadre de miroir 30 ; miroir 31.

Description détaillée des modes de réalisation

[0020] Pour permettre une meilleure compréhension des caractéristiques, des moyens techniques, ainsi que des objectifs et fonctions spécifiques atteints par le présent modèle d’utilité, celui-ci est décrit plus en détail ci-après en liaison avec les dessins annexés et la description détaillée des modes de réalisation.

[0021] Il est fait référence à la FIG. 1 et à la FIG. 2.

[0022] Un mode de réalisation du présent modèle d’utilité divulgue une station de lavage des mains médicale à postes multiples, comprenant une base 10, un corps de bassin de lavage des mains 20 fixé sur la base 10, et un cadre de miroir 30 fixé sur le corps de bassin de lavage des mains 20 ; de préférence, le corps de bassin de lavage des mains 20 est un corps de bassin de lavage des mains en plastique DuPont ;

[0023] n robinets 21 sont fixés sur une paroi latérale du corps de bassin de lavage des mains 20 adjacente au cadre de miroir 30, n étant un entier supérieur ou égal à 2 ; une paroi latérale du corps de bassin de lavage des mains 20 éloignée du cadre de miroir 30 comporte une pluralité de rainures de dégagement 201 et de saillies de séparation 202 agencées en alternance, c’est-à-dire que la paroi latérale du corps de bassin de lavage des mains 20 éloignée du cadre de miroir 30 présente une forme ondulée ; le nombre de rainures de dégagement 201 est égal à n, et les rainures de dégagement 201 sont adaptées respectivement aux robinets 21 ;

[0024] un miroir 31 est fixé sur le cadre de miroir 30, et la longueur du miroir 31 est sensiblement identique à la longueur du bassin de lavage des mains 20.

[0025] Lorsque n = 2, la structure du présent modèle d’utilité est telle que représentée sur la FIG. 1 ; lorsque n = 3, la structure du présent modèle d’utilité est telle que représentée sur la FIG. 2.

[0026] Une personne pénètre dans une rainure de dégagement 201 et peut utiliser le robinet 21 situé devant elle pour se laver les mains, tandis que les personnes debout à côté les unes des autres sont séparées par la saillie de séparation.

[0027] Le présent modèle d’utilité est doté d’une structure de limitation de position spécifique, qui peut contrôler efficacement les positions debout de toutes les personnes se lavant les mains, et en même temps séparer efficacement les personnes se lavant les mains afin qu’une distance dans une certaine plage soit maintenue entre elles, ce qui permet d’éviter efficacement tout contact physique entre les personnes, évitant ainsi efficacement la contamination croisée, et peut en même temps garantir efficacement la vie privée entre les personnes.

[0028] Dans ce mode de réalisation, un chauffe-eau 11 est disposé dans la base 10, et le chauffe-eau 11 est relié aux n robinets 21. Le chauffe-eau 11 peut fournir de l’eau tempérée aux utilisateurs. La base 10 comporte un cadre en forme de caisson et une porte d’accès de maintenance ; le chauffe-eau 11 est fixé dans le cadre en caisson, et l’ouverture de la porte d’accès de maintenance facilite la réparation des canalisations.

[0029] Dans ce mode de réalisation, la largeur de chaque rainure de dégagement 201 est de 350 à 450 mm, la largeur de chaque saillie de séparation 202 est de 200 à 300 mm, la profondeur de chaque rainure de dégagement 201 est de 100 à 200 mm, et la hauteur de saillie de chaque saillie de séparation 202 est de 100 à 200 mm, ce qui peut fournir aux personnes un espace debout suffisant, et les dimensions sont adaptées à la morphologie de la plupart des personnes.

[0030] Dans ce mode de réalisation, un premier chanfrein est disposé sur chacun des deux côtés du fond de chaque rainure de dégagement 201, et le rayon de courbure du premier chanfrein est de 70 à 120 mm ; un deuxième chanfrein est disposé sur chacun des deux côtés de chaque saillie de séparation 202, c’est-à-dire qu’un deuxième chanfrein est disposé sur chacun des deux côtés de la face de la saillie de séparation 202 éloignée du cadre de miroir 30, et le rayon de courbure du deuxième chanfrein est de 70 à 120 mm. La présence des chanfreins permet d’éviter efficacement toute blessure corporelle.

[0031] Dans ce mode de réalisation, chaque robinet 21 est un robinet à capteur, ce qui permet d’améliorer efficacement la commodité du lavage des mains et d’éviter efficacement la contamination causée par la nécessité de toucher directement l’interrupteur aussi bien avant qu’après le lavage des mains.

[0032] Dans ce mode de réalisation, un distributeur de savon 22 est disposé entre chaque paire de robinets 21 adjacents ; de préférence, le distributeur de savon 22 est un distributeur de savon à capteur capable de distribuer automatiquement du savon liquide, et le distributeur de savon 22 est fixé sur la paroi latérale du corps de bassin de lavage des mains 20 adjacente au cadre de miroir 30.

[0033] Les modes de réalisation décrits ci-dessus ne représentent que plusieurs mises en œuvre du présent modèle d’utilité, et leur description est relativement spécifique et détaillée, mais ils ne doivent pas être interprétés comme limitant la portée du brevet du présent modèle d’utilité. Il convient de noter que, pour l’homme du métier ordinaire, diverses modifications et améliorations peuvent encore être apportées sans s’écarter du concept du présent modèle d’utilité, et ces modifications et améliorations entrent toutes dans le champ de protection du présent modèle d’utilité. Par conséquent, la portée de protection du brevet du présent modèle d’utilité doit être définie par les revendications annexées.

Dessins

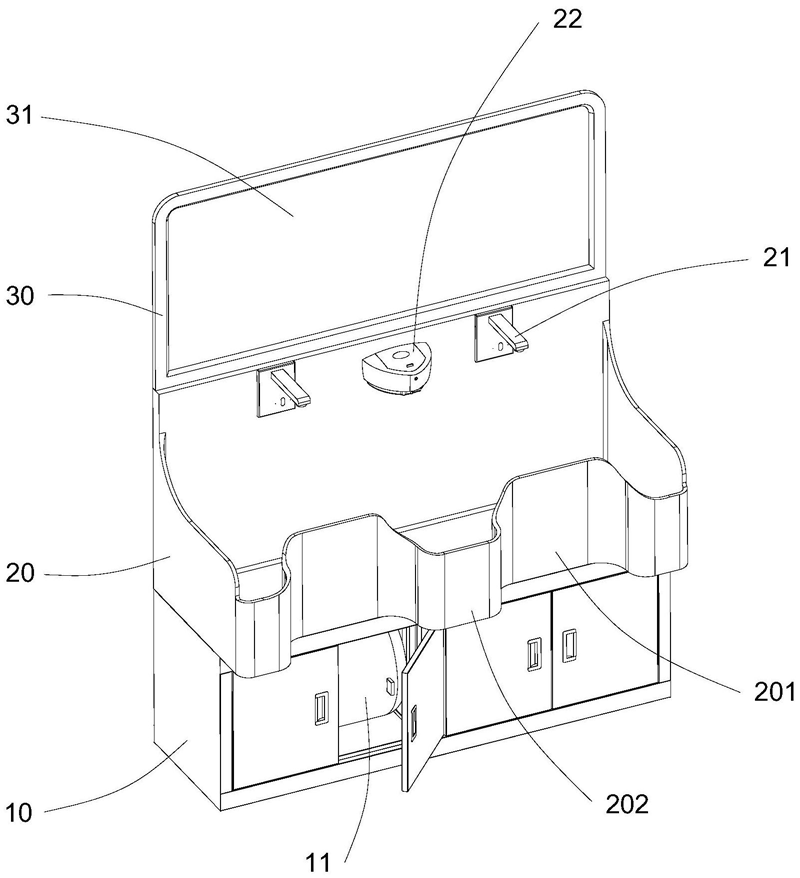

FIG. 1 — Vue schématique de la structure tridimensionnelle d’un mode de réalisation de la station de lavage des mains médicale à postes multiples (deux postes, n = 2)

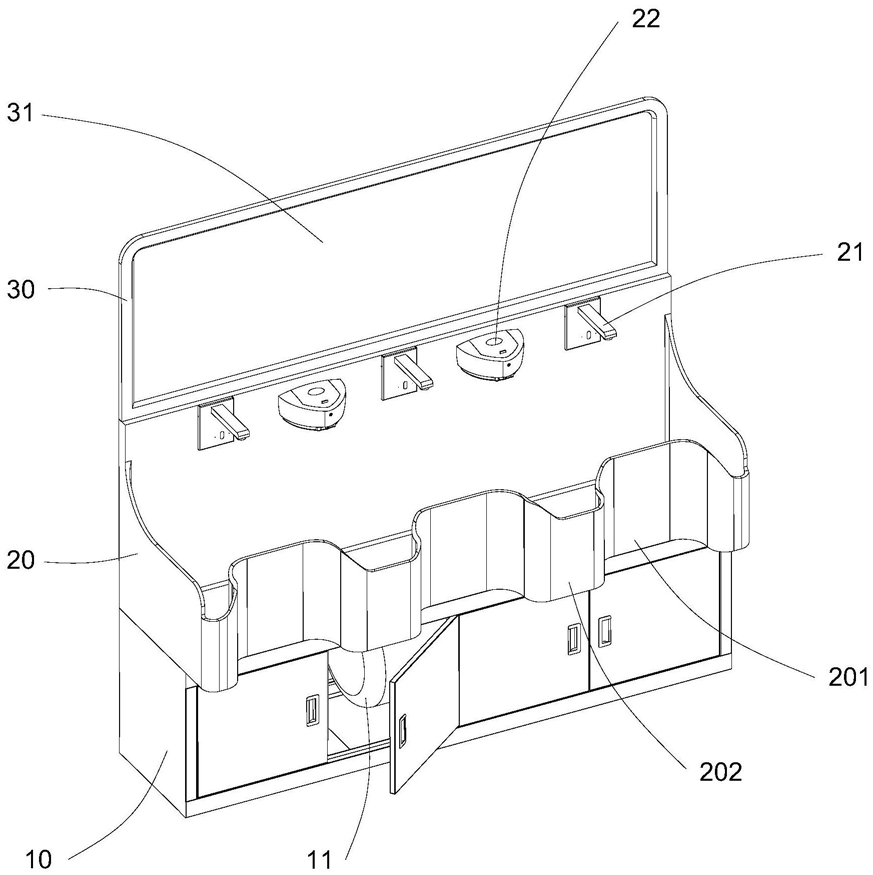

FIG. 2 — Vue schématique de la structure tridimensionnelle d’un autre mode de réalisation de la station de lavage des mains médicale à postes multiples (trois postes, n = 3)
