Bureau d'écriture médical (modèle d'utilité CN 210768321 U)

Le présent modèle d'utilité fournit un bureau d'écriture médical, comprenant un corps d'armoire et une porte d'armoire. Une source lumineuse est disposée à l'extrémité supérieure à l'intérieur du corps d'armoire, et un entraînement...

Abrégé

Le présent modèle d’utilité propose un bureau d’écriture médical, comprenant un corps d’armoire et une porte d’armoire. Une source lumineuse est disposée à l’extrémité supérieure à l’intérieur du corps d’armoire, et un ensemble d’entraînement ainsi qu’un ensemble mené sont respectivement installés sur les deux côtés intérieurs du corps d’armoire. L’ensemble d’entraînement comprend un motoréducteur, une tige d’entraînement et une première tige de liaison, dont l’extrémité inférieure est reliée à la porte d’armoire. L’ensemble mené comprend un palier, une tige oscillante et une deuxième tige de liaison, dont l’extrémité inférieure est reliée à la porte d’armoire. Un interrupteur de moteur électriquement relié au motoréducteur est disposé sur le côté gauche de l’extrémité avant du corps d’armoire, un interrupteur de source lumineuse électriquement relié à la source lumineuse est installé sur la partie supérieure de l’extrémité avant du corps d’armoire, et un capteur infrarouge est également disposé sur cette même partie supérieure. Dans le bureau d’écriture médical du présent modèle d’utilité, la porte d’armoire est entraînée par le motoréducteur, ce qui permet une ouverture et une fermeture intelligentes.

Informations sur le brevet

Élément	Détail
Autorité de délivrance	Administration nationale de la propriété intellectuelle de la République populaire de Chine (CNIPA)
Type de document	Brevet de modèle d’utilité
Numéro de publication d’autorisation	CN 210768321 U
Date de publication d’autorisation	16 juin 2020
Numéro de demande	201920992505.9
Date de dépôt	28 juin 2019
Titulaire du brevet	Dongguan Pengchi Purification Technology Co., Ltd.
Adresse	Route Tangyilangwei, village de Tangjiao, bourg de Chashan, ville de Dongguan, province du Guangdong 523378, Chine
Inventeurs	Hu Guopeng
Agence de brevets	Agence de propriété intellectuelle Yongqiao de Dongguan (société en nom collectif) 44400
Mandataire en brevets	He Xinhua
Classification internationale des brevets (CIB)	E05F 15/616 (2015.01); E05F 15/43 (2015.01); E06B 3/38 (2006.01); E06B 7/28 (2006.01); A47B 81/00 (2006.01); A47B 46/00 (2006.01)
Titre du modèle d’utilité	Un bureau d’écriture médical

Revendications

Bureau d’écriture médical, comprenant un corps d’armoire (1) et une porte d’armoire (2), une source lumineuse (3) étant disposée à une extrémité supérieure à l’intérieur du corps d’armoire (1), caractérisé en ce qu’un ensemble d’entraînement (4) et un ensemble mené (5) sont respectivement disposés sur deux côtés à l’intérieur du corps d’armoire (1) ;
- l’ensemble d’entraînement (4) comprend un motoréducteur (41) fixé à un côté du corps d’armoire (1), une tige d’entraînement (42) reliée à un arbre de sortie du motoréducteur (41), et une première tige de liaison (43) reliée en rotation à une extrémité inférieure de la tige d’entraînement (42), et une extrémité inférieure de la première tige de liaison (43) est reliée à la porte d’armoire (2) ;
- l’ensemble mené (5) comprend un palier (51) fixé à un côté intérieur du corps d’armoire (1), une tige oscillante (52) reliée en rotation au palier (51), et une deuxième tige de liaison (53) reliée en rotation à une extrémité inférieure de la tige oscillante (52), et une extrémité inférieure de la deuxième tige de liaison (53) est reliée à la porte d’armoire (2) ;
- un interrupteur de moteur (11) électriquement relié au motoréducteur (41) est disposé sur le côté gauche d’une extrémité avant du corps d’armoire (1), un interrupteur de source lumineuse (12) électriquement relié à la source lumineuse (3) est disposé sur un côté supérieur de l’extrémité avant du corps d’armoire (1), et un capteur infrarouge (13) est en outre disposé sur le côté supérieur de l’extrémité avant du corps d’armoire (1).
Bureau d’écriture médical selon la revendication 1, caractérisé en ce qu’un loquet à ressort (6) est en outre relié au fond de la première tige de liaison (43), et l’autre extrémité du loquet à ressort (6) est reliée à un côté intérieur du corps d’armoire (1).
Bureau d’écriture médical selon la revendication 1, caractérisé en ce qu’un boîtier de commande (7) est disposé dans le corps d’armoire (1), et l’interrupteur de moteur (11), l’interrupteur de source lumineuse (12) et le capteur infrarouge (13) sont tous électriquement reliés au boîtier de commande (7).
Bureau d’écriture médical selon la revendication 3, caractérisé en ce qu’un écran d’affichage (8) est en outre disposé sur un côté extérieur de la porte d’armoire (2), et l’écran d’affichage (8) est électriquement relié au boîtier de commande (7).
Bureau d’écriture médical selon la revendication 1, caractérisé en ce qu’un capot anti-poussière (9) est en outre emmanché sur un côté extérieur du motoréducteur (41).

Description

Domaine technique

[0001] Le présent modèle d’utilité concerne le domaine des équipements médicaux, et en particulier un bureau d’écriture médical.

Art antérieur

[0002] Le bureau d’écriture médical est un équipement couramment utilisé dans les salles d’opération des hôpitaux. Lorsqu’elle est ouverte, la porte d’armoire forme une grande surface plane avec la face inférieure du corps d’armoire, sur laquelle les infirmiers ou les médecins peuvent écrire ; lorsqu’elle n’est pas utilisée, la porte est fermée pour former une structure solidaire du mur. Actuellement, la porte d’armoire d’un bureau d’écriture médical s’ouvre et se ferme manuellement au moyen d’une poignée située sur la porte, puis est maintenue en place par une charnière d’assistance. Une telle porte est très pénible à ouvrir et à fermer. Comme la porte s’ouvre vers l’extérieur et pivote de 90 degrés vers le bas, la charnière d’assistance doit surmonter deux forces contradictoires, à savoir une forte traction et une forte pression, et est donc sujette à la casse ; en outre, la poignée de porte présente des angles morts lors de la désinfection, où les bactéries nuisibles peuvent facilement se loger.

Exposé du modèle d’utilité

[0003] Compte tenu des problèmes ci-dessus, le présent modèle d’utilité propose un bureau d’écriture médical dans lequel la porte d’armoire est entraînée par un motoréducteur, pour une ouverture et une fermeture intelligentes.

[0004] Pour atteindre l’objectif précité, le présent modèle d’utilité résout le problème susmentionné au moyen des solutions techniques suivantes :

[0005] Un bureau d’écriture médical comprend un corps d’armoire et une porte d’armoire. Une source lumineuse est disposée à une extrémité supérieure à l’intérieur du corps d’armoire, caractérisé en ce qu’un ensemble d’entraînement et un ensemble mené sont respectivement disposés sur deux côtés à l’intérieur du corps d’armoire. L’ensemble d’entraînement comprend un motoréducteur fixé à un côté du corps d’armoire, une tige d’entraînement reliée à un arbre de sortie du motoréducteur, et une première tige de liaison reliée en rotation à une extrémité inférieure de la tige d’entraînement, et une extrémité inférieure de la première tige de liaison est reliée à la porte d’armoire. L’ensemble mené comprend un palier fixé à un côté intérieur du corps d’armoire, une tige oscillante reliée en rotation au palier, et une deuxième tige de liaison reliée en rotation à une extrémité inférieure de la tige oscillante, et une extrémité inférieure de la deuxième tige de liaison est reliée à la porte d’armoire. Un interrupteur de moteur électriquement relié au motoréducteur est disposé sur le côté gauche d’une extrémité avant du corps d’armoire, un interrupteur de source lumineuse électriquement relié à la source lumineuse est disposé sur un côté supérieur de l’extrémité avant du corps d’armoire, et un capteur infrarouge est en outre disposé sur le côté supérieur de l’extrémité avant du corps d’armoire.

[0006] Plus précisément, un loquet à ressort est en outre relié au fond de la première tige de liaison, et l’autre extrémité du loquet à ressort est reliée à un côté intérieur du corps d’armoire.

[0007] Plus précisément, un boîtier de commande est disposé dans le corps d’armoire, et l’interrupteur de moteur, l’interrupteur de source lumineuse et le capteur infrarouge sont tous électriquement reliés au boîtier de commande.

[0008] Plus précisément, un écran d’affichage est en outre disposé sur un côté extérieur de la porte d’armoire, et l’écran d’affichage est électriquement relié au boîtier de commande.

[0009] Plus précisément, un capot anti-poussière est en outre emmanché sur un côté extérieur du motoréducteur.

[0010] Les effets avantageux du présent modèle d’utilité sont les suivants :

[0011] Premièrement, dans le bureau d’écriture médical proposé par le présent modèle d’utilité, la porte d’armoire est entraînée par le motoréducteur, réalisant une ouverture et une fermeture intelligentes. Un capteur infrarouge est ajouté sur le côté supérieur de l’extrémité avant du corps d’armoire : il détecte la face avant du corps d’armoire et évite que les mains ne soient pincées lors de la fermeture de la porte ;

[0012] Deuxièmement, un écran d’affichage est ajouté, grâce auquel des informations telles que l’heure, la température et l’humidité peuvent être affichées. De plus, l’écran est installé sur la porte d’armoire, ce qui permet d’exploiter raisonnablement l’espace à cet emplacement et évite d’occuper d’autres zones de la salle d’opération par une installation séparée.

Description sommaire des dessins

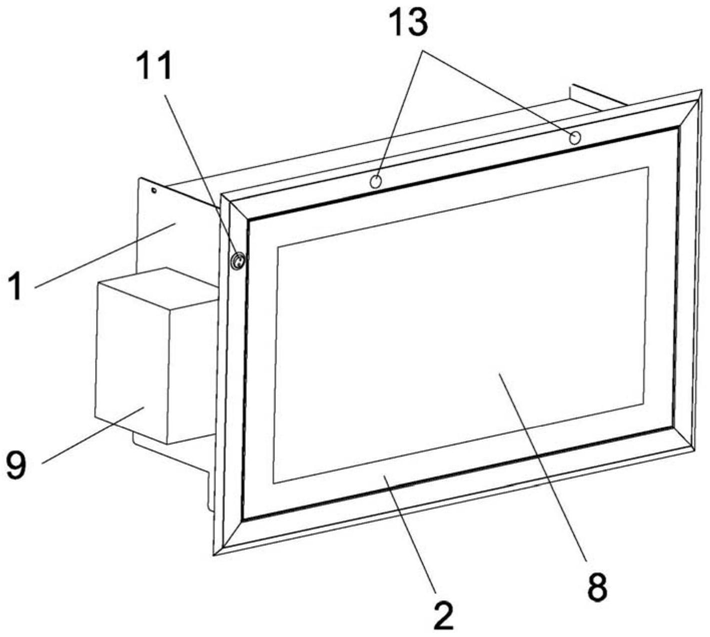

[0013] FIG. 1 est la vue schématique de structure I d’un bureau d’écriture médical selon le présent modèle d’utilité.

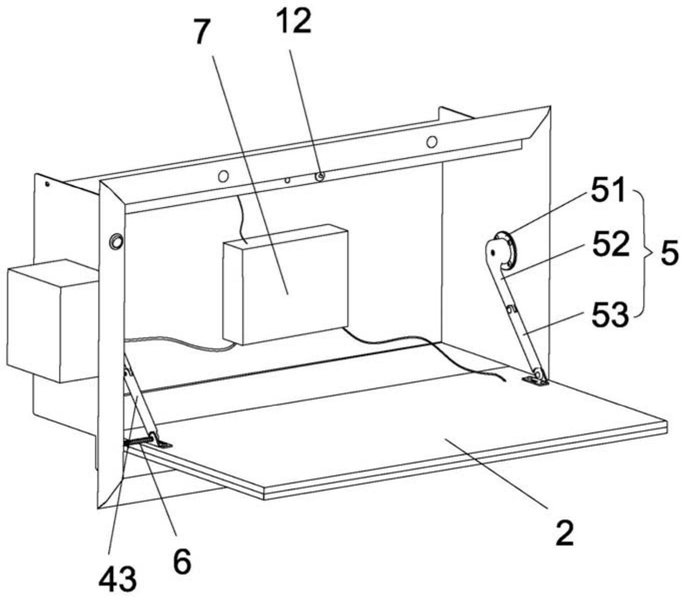

[0014] FIG. 2 est la vue schématique de structure II d’un bureau d’écriture médical selon le présent modèle d’utilité.

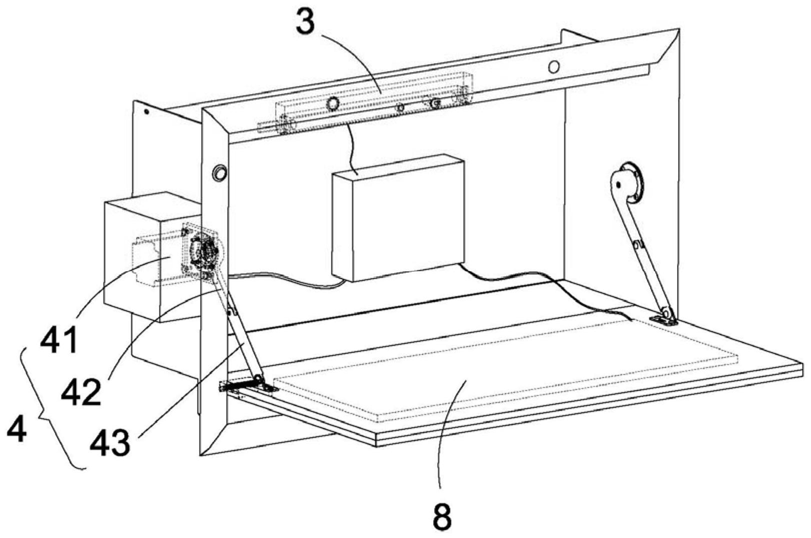

[0015] FIG. 3 est la vue schématique de structure III d’un bureau d’écriture médical selon le présent modèle d’utilité.

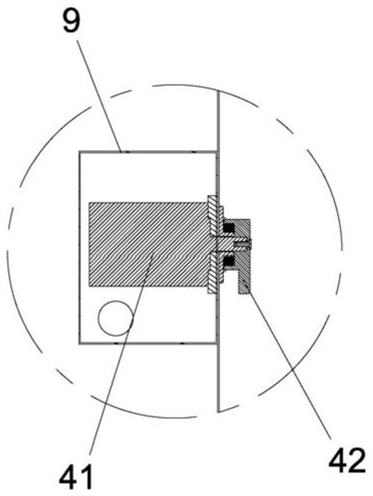

[0016] FIG. 4 est une vue en coupe du motoréducteur et de la tige d’entraînement du présent modèle d’utilité.

[0017] Les numéros de référence sont les suivants : corps d’armoire 1 ; interrupteur de moteur 11 ; interrupteur de source lumineuse 12 ; capteur infrarouge 13 ; porte d’armoire 2 ; source lumineuse 3 ; ensemble d’entraînement 4 ; motoréducteur 41 ; tige d’entraînement 42 ; première tige de liaison 43 ; ensemble mené 5 ; palier 51 ; tige oscillante 52 ; deuxième tige de liaison 53 ; loquet à ressort 6 ; boîtier de commande 7 ; écran d’affichage 8 ; capot anti-poussière 9.

Description détaillée des modes de réalisation

[0018] Le présent modèle d’utilité sera décrit plus en détail ci-après en conjonction avec les modes de réalisation et les dessins annexés, mais les modes de réalisation du présent modèle d’utilité ne sont pas limités à ceux-ci.

[0019] Comme montré sur les FIG. 1 à 4 :

[0020] Un bureau d’écriture médical comprend un corps d’armoire 1 et une porte d’armoire 2. Une source lumineuse 3 est disposée à une extrémité supérieure à l’intérieur du corps d’armoire 1, caractérisé en ce qu’un ensemble d’entraînement 4 et un ensemble mené 5 sont respectivement disposés sur deux côtés à l’intérieur du corps d’armoire 1. L’ensemble d’entraînement 4 comprend un motoréducteur 41 fixé à un côté du corps d’armoire 1, une tige d’entraînement 42 reliée à un arbre de sortie du motoréducteur 41, et une première tige de liaison 43 reliée en rotation à une extrémité inférieure de la tige d’entraînement 42, et une extrémité inférieure de la première tige de liaison 43 est reliée à la porte d’armoire 2. Lors de l’ouverture de la porte, le motoréducteur 41 tourne et entraîne la tige d’entraînement 42 en rotation ; celle-ci pousse la première tige de liaison 43 jusqu’à ce que les deux tiges soient alignées, moment auquel la porte d’armoire 2 forme un angle de 90 degrés avec le corps d’armoire. Lors de la fermeture, le motoréducteur 41 tourne en sens inverse et entraîne la tige d’entraînement 42, qui tire la première tige de liaison 43 jusqu’à ce que la porte d’armoire 2 soit en contact étroit avec le corps d’armoire 1. L’ensemble mené 5 comprend un palier 51 fixé à un côté intérieur du corps d’armoire 1, une tige oscillante 52 reliée en rotation au palier 51, et une deuxième tige de liaison 53 reliée en rotation à une extrémité inférieure de la tige oscillante 52, et une extrémité inférieure de la deuxième tige de liaison 53 est reliée à la porte d’armoire 2. Un interrupteur de moteur 11 électriquement relié au motoréducteur 41 est disposé sur le côté gauche d’une extrémité avant du corps d’armoire 1 : il commande le démarrage ou l’arrêt du motoréducteur 41, et donc l’ouverture et la fermeture de la porte d’armoire 2. Un interrupteur de source lumineuse 12 électriquement relié à la source lumineuse 3 est disposé sur un côté supérieur de l’extrémité avant du corps d’armoire 1, et un capteur infrarouge 13 est également installé sur cette partie supérieure. Pendant la fermeture, le capteur infrarouge 13 émet en continu des rayons infrarouges et détecte la zone située devant le corps d’armoire 1, ce qui évite tout pincement de mains lors de la fermeture de la porte 2.

[0021] De préférence, un loquet à ressort 6 est en outre relié au fond de la première tige de liaison 43, et l’autre extrémité du loquet à ressort 6 est reliée à un côté intérieur du corps d’armoire 1. Sous l’effet de la force du ressort, le loquet permet à la tête de goupille de la première tige de liaison 43 de revenir automatiquement en position et de s’auto-verrouiller.

[0022] De préférence, un boîtier de commande 7 est disposé dans le corps d’armoire 1, et l’interrupteur de moteur 11, l’interrupteur de source lumineuse 12 et le capteur infrarouge 13 sont tous électriquement reliés au boîtier de commande 7.

[0023] De préférence, un écran d’affichage 8 est en outre disposé sur un côté extérieur de la porte d’armoire 2, et l’écran d’affichage 8 est électriquement relié au boîtier de commande 7.

[0024] De préférence, un capot anti-poussière 9 est en outre emmanché sur un côté extérieur du motoréducteur 41.

[0025] Les modes de réalisation ci-dessus n’illustrent qu’une forme d’exécution du présent modèle d’utilité, et leur description est présentée de manière spécifique et détaillée, mais elle ne saurait être interprétée comme une limitation de la portée du brevet. Il convient de noter que l’homme du métier peut apporter diverses modifications et améliorations sans s’écarter de la conception du présent modèle d’utilité, et toutes ces modifications entrent dans le champ de protection du présent modèle d’utilité. Par conséquent, la portée de protection du brevet du présent modèle d’utilité est définie par les revendications annexées.
