Douche à air à trois portes à verrouillage mutuel (modèle d'utilité CN 210304871 U)

Résumé

Le présent modèle d’utilité propose une douche à air à verrouillage à trois portes, comprenant un caisson de douche à air. Un panneau de porte avant, un panneau de porte gauche et un panneau de porte droit sont respectivement prévus à l’extrémité avant, à l’extrémité gauche et à l’extrémité droite du caisson de douche à air. Un premier dispositif de verrouillage électronique, un deuxième dispositif de verrouillage électronique et un troisième dispositif de verrouillage électronique sont prévus sur le caisson de douche à air. Une pluralité de ventilateurs sont prévus à l’extrémité supérieure du caisson de douche à air, un filtre primaire est prévu sur le côté inférieur de chaque ventilateur, et une plaque isolante de poussière perméable à l’air est prévue sur le côté inférieur du filtre primaire. Un premier ensemble de sortie d’air et un deuxième ensemble de sortie d’air sont respectivement prévus sur les côtés gauche et droit sous la plaque isolante de poussière perméable à l’air. Un émetteur infrarouge est fixé sur un côté du premier ensemble de sortie d’air, et un récepteur infrarouge opposé à l’émetteur infrarouge est fixé sur un côté du deuxième ensemble de sortie d’air. La douche à air à verrouillage à trois portes proposée par le présent modèle d’utilité présente un bon effet de nettoyage et une haute efficacité de dépoussiérage.

Informations sur le brevet

Revendications

1. Douche à air à verrouillage à trois portes, comprenant un caisson de douche à air (1), dans laquelle un panneau de porte avant (11), un panneau de porte gauche (12) et un panneau de porte droit (13) sont respectivement prévus à l’extrémité avant, à l’extrémité gauche et à l’extrémité droite du caisson de douche à air (1) ;

   • un premier dispositif de verrouillage électronique (14), un deuxième dispositif de verrouillage électronique (15) et un troisième dispositif de verrouillage électronique sont prévus sur le caisson de douche à air (1) ;
   • une première rainure de verrouillage coopérant avec le premier dispositif de verrouillage électronique (14) est prévue sur le panneau de porte avant (11), une deuxième rainure de verrouillage coopérant avec le deuxième dispositif de verrouillage électronique (15) est prévue sur le panneau de porte gauche (12), et une troisième rainure de verrouillage coopérant avec le troisième dispositif de verrouillage électronique est prévue sur le panneau de porte droit (13) ;
   • une pluralité de ventilateurs (2) sont prévus à l’extrémité supérieure du caisson de douche à air (1), un filtre primaire (3) est prévu sur le côté inférieur de chaque ventilateur (2), et une plaque isolante de poussière perméable à l’air (4) est prévue sur le côté inférieur du filtre primaire (3) ;
   • un premier ensemble de sortie d’air (5) et un deuxième ensemble de sortie d’air (6) sont respectivement prévus sur les côtés gauche et droit sous la plaque isolante de poussière perméable à l’air (4) ;
   • un émetteur infrarouge (7) est fixé sur un côté du premier ensemble de sortie d’air (5), et un récepteur infrarouge (8) opposé à l’émetteur infrarouge (7) est fixé sur un côté du deuxième ensemble de sortie d’air (6).

2. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce qu’une fenêtre de visualisation en verre (91) et une poignée (92) sont prévues sur chacun des panneaux de porte avant (11), gauche (12) et droit (13).

3. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce que chacun des premier, deuxième et troisième dispositifs de verrouillage électronique est constitué d’un panneau de commande et d’un verrou électromagnétique, un voyant lumineux est prévu sur le panneau de commande, et les premier, deuxième et troisième dispositifs de verrouillage électronique sont verrouillés sous le contrôle d’un circuit intégré.

4. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce que le filtre primaire (3) comprend un cadre extérieur (31), ainsi qu’une première grille métallique (32), un élément filtrant en éponge poreuse (33) et une deuxième grille métallique (34) fixés sur le côté intérieur du cadre extérieur.

5. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce qu’une pluralité de trous traversants en forme de cône tronqué (41) sont prévus sur la plaque isolante de poussière perméable à l’air (4), le diamètre de l’extrémité inférieure de chaque trou traversant en forme de cône tronqué (41) est supérieur au diamètre de son extrémité supérieure, et une pluralité de rainures en forme d’arc (42) sont en outre prévues à l’extrémité supérieure de la plaque isolante de poussière perméable à l’air (4).

6. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce que le premier ensemble de sortie d’air (5) comprend une première soufflante (51), un premier conduit d’air (52) relié à la sortie d’air de la première soufflante (51), et une pluralité de premières buses (53) reliées au premier conduit d’air (52).

7. Douche à air à verrouillage à trois portes selon la revendication 1, caractérisée en ce que le deuxième ensemble de sortie d’air (6) comprend une deuxième soufflante (61), un deuxième conduit d’air (62) relié à la sortie d’air de la deuxième soufflante (61), et une pluralité de deuxièmes buses (63) reliées au deuxième conduit d’air (62).

Description

Domaine technique

[0001] Le présent modèle d’utilité concerne le domaine des douches à air, et concerne en particulier une douche à air à verrouillage à trois portes.

Art antérieur

[0002] Une douche à air est un dispositif de purification local très polyvalent installé entre une salle blanche et une salle non blanche. Lorsque des personnes et des marchandises doivent entrer dans une zone blanche, elles doivent être soufflées et douchées par la douche à air ; l’air propre soufflé par celle-ci permet d’éliminer la poussière transportée par les personnes et les marchandises, et peut bloquer ou réduire efficacement l’entrée de sources de poussière dans la zone blanche. Les douches à air de l’art antérieur présentent généralement de mauvais effets de nettoyage, et la poussière accumulée au niveau des positions de sortie d’air est difficile à nettoyer.

Sommaire du modèle d’utilité

[0003] Compte tenu des problèmes ci-dessus, le présent modèle d’utilité propose une douche à air à verrouillage à trois portes, qui présente un bon effet de nettoyage et une haute efficacité de dépoussiérage.

[0004] Pour atteindre l’objectif ci-dessus, le présent modèle d’utilité résout le problème ci-dessus au moyen des solutions techniques suivantes :

[0005] Une douche à air à verrouillage à trois portes comprend un caisson de douche à air. Un panneau de porte avant, un panneau de porte gauche et un panneau de porte droit sont respectivement prévus à l’extrémité avant, à l’extrémité gauche et à l’extrémité droite du caisson de douche à air. Un premier dispositif de verrouillage électronique, un deuxième dispositif de verrouillage électronique et un troisième dispositif de verrouillage électronique sont prévus sur le caisson de douche à air. Une première rainure de verrouillage coopérant avec le premier dispositif de verrouillage électronique est prévue sur le panneau de porte avant, une deuxième rainure de verrouillage coopérant avec le deuxième dispositif de verrouillage électronique est prévue sur le panneau de porte gauche, et une troisième rainure de verrouillage coopérant avec le troisième dispositif de verrouillage électronique est prévue sur le panneau de porte droit. Une pluralité de ventilateurs sont prévus à l’extrémité supérieure du caisson de douche à air, un filtre primaire est prévu sur le côté inférieur de chaque ventilateur, et une plaque isolante de poussière perméable à l’air est prévue sur le côté inférieur du filtre primaire. Un premier ensemble de sortie d’air et un deuxième ensemble de sortie d’air sont respectivement prévus sur les côtés gauche et droit sous la plaque isolante de poussière perméable à l’air. Un émetteur infrarouge est fixé sur un côté du premier ensemble de sortie d’air, et un récepteur infrarouge opposé à l’émetteur infrarouge est fixé sur un côté du deuxième ensemble de sortie d’air.

[0006] Plus précisément, une fenêtre de visualisation en verre et une poignée sont prévues sur chacun des panneaux de porte avant, gauche et droit.

[0007] Plus précisément, chacun des premier, deuxième et troisième dispositifs de verrouillage électronique est constitué d’un panneau de commande et d’un verrou électromagnétique, un voyant lumineux est prévu sur le panneau de commande, et les premier, deuxième et troisième dispositifs de verrouillage électronique sont verrouillés sous le contrôle d’un circuit intégré.

[0008] Plus précisément, le filtre primaire comprend un cadre extérieur, ainsi qu’une première grille métallique, un élément filtrant en éponge poreuse et une deuxième grille métallique fixés sur le côté intérieur du cadre extérieur.

[0009] Plus précisément, une pluralité de trous traversants en forme de cône tronqué sont prévus sur la plaque isolante de poussière perméable à l’air, le diamètre de l’extrémité inférieure de chaque trou traversant en forme de cône tronqué est supérieur au diamètre de son extrémité supérieure, et une pluralité de rainures en forme d’arc sont en outre prévues à l’extrémité supérieure de la plaque isolante de poussière perméable à l’air.

[0010] Plus précisément, le premier ensemble de sortie d’air comprend une première soufflante, un premier conduit d’air relié à la sortie d’air de la première soufflante, et une pluralité de premières buses reliées au premier conduit d’air.

[0011] Plus précisément, le deuxième ensemble de sortie d’air comprend une deuxième soufflante, un deuxième conduit d’air relié à la sortie d’air de la deuxième soufflante, et une pluralité de deuxièmes buses reliées au deuxième conduit d’air.

[0012] Les effets bénéfiques du présent modèle d’utilité sont les suivants :

[0013] Premièrement, la douche à air proposée par le présent modèle d’utilité est équipée en outre d’une plaque isolante de poussière perméable à l’air et d’un filtre primaire. Lorsque les ventilateurs fonctionnent, le filtre primaire peut bloquer la poussière ; après l’arrêt des ventilateurs, la majeure partie de la poussière de granulométrie importante peut être collectée dans les rainures en forme d’arc à l’extrémité supérieure de la plaque isolante de poussière perméable à l’air, ce qui empêche la poussière de tomber dans la douche à air et maintient la propreté de celle-ci ;

[0014] Deuxièmement, grâce à trois panneaux de porte, le transfert entre une zone non blanche, une zone blanche et une autre zone blanche peut être réalisé. L’ouverture et la fermeture des panneaux de porte sont contrôlées conjointement par les dispositifs de verrouillage électronique, de sorte qu’un seul des trois panneaux de porte peut être ouvert en même temps, minimisant ainsi la contamination des zones blanches.

Brève description des dessins

[0015] La figure 1 est une vue schématique de structure d’une douche à air à verrouillage à trois portes selon le présent modèle d’utilité.

[0016] La figure 2 est une vue en coupe prise le long du plan A-A de la figure 1.

[0017] La figure 3 est une vue agrandie de la partie B de la figure 2.

[0018] Les numéros de référence sont les suivants : caisson de douche à air 1 ; panneau de porte avant 11 ; panneau de porte gauche 12 ; panneau de porte droit 13 ; premier dispositif de verrouillage électronique 14 ; deuxième dispositif de verrouillage électronique 15 ; ventilateurs 2 ; filtre primaire 3 ; cadre extérieur 31 ; première grille métallique 32 ; élément filtrant en éponge poreuse 33 ; deuxième grille métallique 34 ; plaque isolante de poussière perméable à l’air 4 ; trous traversants en forme de cône tronqué 41 ; rainures en forme d’arc 42 ; premier ensemble de sortie d’air 5 ; première soufflante 51 ; premier conduit d’air 52 ; premières buses 53 ; deuxième ensemble de sortie d’air 6 ; deuxième soufflante 61 ; deuxième conduit d’air 62 ; deuxièmes buses 63 ; émetteur infrarouge 7 ; récepteur infrarouge 8 ; fenêtre de visualisation en verre 91 ; poignée 92.

Description détaillée des modes de réalisation

[0019] Le présent modèle d’utilité sera décrit plus en détail ci-dessous en association avec les modes de réalisation et les dessins annexés, mais les modes de réalisation du présent modèle d’utilité ne sont pas limités à ceux-ci.

[0020] Comme montré sur les figures 1 à 3 :

[0021] Une douche à air à verrouillage à trois portes comprend un caisson de douche à air 1. Un panneau de porte avant 11, un panneau de porte gauche 12 et un panneau de porte droit 13 sont respectivement prévus à l’extrémité avant, à l’extrémité gauche et à l’extrémité droite du caisson de douche à air 1. Un premier dispositif de verrouillage électronique 14, un deuxième dispositif de verrouillage électronique 15 et un troisième dispositif de verrouillage électronique sont prévus sur le caisson de douche à air 1. Une première rainure de verrouillage coopérant avec le premier dispositif de verrouillage électronique 14 est prévue sur le panneau de porte avant 11, une deuxième rainure de verrouillage coopérant avec le deuxième dispositif de verrouillage électronique 15 est prévue sur le panneau de porte gauche 12, et une troisième rainure de verrouillage coopérant avec le troisième dispositif de verrouillage électronique est prévue sur le panneau de porte droit 13. Une pluralité de ventilateurs 2 sont prévus à l’extrémité supérieure du caisson de douche à air 1, un filtre primaire 3 est prévu sur le côté inférieur de chaque ventilateur 2, une plaque isolante de poussière perméable à l’air 4 est prévue sur le côté inférieur du filtre primaire 3, et un premier ensemble de sortie d’air 5 et un deuxième ensemble de sortie d’air 6 sont respectivement prévus sur les côtés gauche et droit sous la plaque isolante de poussière perméable à l’air 4. Un émetteur infrarouge 7 est fixé sur un côté du premier ensemble de sortie d’air 5, et un récepteur infrarouge 8 opposé à l’émetteur infrarouge 7 est fixé sur un côté du deuxième ensemble de sortie d’air 6. L’émetteur infrarouge 7 et le récepteur infrarouge 8 coopèrent pour détecter si une personne ou un article passe entre eux. L’émetteur infrarouge 7 émet en continu des rayons infrarouges ; lorsqu’il n’y a pas d’obstacle entre l’émetteur infrarouge 7 et le récepteur infrarouge 8, le récepteur infrarouge 8 peut recevoir le signal optique ; lorsqu’une personne ou un article fait obstacle entre l’émetteur infrarouge 7 et le récepteur infrarouge 8, le récepteur infrarouge 8 ne peut pas recevoir le signal optique, ce par quoi le récepteur infrarouge 8 renvoie le signal à un système de commande correspondant, et le système de commande ordonne aux ventilateurs 2, à la première soufflante 51 et à la deuxième soufflante 61 aux positions correspondantes de fonctionner.

[0022] De préférence, une fenêtre de visualisation en verre 91 et une poignée 92 sont prévues sur chacun des panneaux de porte avant 11, gauche 12 et droit 13.

[0023] De préférence, chacun des premier, deuxième et troisième dispositifs de verrouillage électronique est constitué d’un panneau de commande et d’un verrou électromagnétique, un voyant lumineux est prévu sur le panneau de commande, et les premier, deuxième et troisième dispositifs de verrouillage électronique sont verrouillés sous le contrôle d’un circuit intégré. Le principe de verrouillage est le suivant : lorsque l’un des panneaux de porte est ouvert, les voyants lumineux des panneaux de commande correspondant aux deux autres panneaux de porte sont éteints, indiquant que ces panneaux de porte ne peuvent pas être ouverts, et les verrous électromagnétiques agissent pour réaliser le verrouillage. Lorsque ce panneau de porte est fermé, les verrous électromagnétiques des panneaux de commande correspondant aux deux autres panneaux de porte commencent à fonctionner, tandis que les voyants lumineux des panneaux de commande correspondants s’allument, indiquant que les deux autres panneaux de porte peuvent être ouverts.

[0024] De préférence, le filtre primaire 3 comprend un cadre extérieur 31, ainsi qu’une première grille métallique 32, un élément filtrant en éponge poreuse 33 et une deuxième grille métallique 34 fixés sur le côté intérieur du cadre extérieur, et l’élément filtrant en éponge poreuse 33 peut adsorber la majeure partie de la poussière contenue dans le gaz.

[0025] De préférence, une pluralité de trous traversants en forme de cône tronqué 41 sont prévus sur la plaque isolante de poussière perméable à l’air 4, et une pluralité de rainures en forme d’arc 42 sont en outre prévues à l’extrémité supérieure de la plaque isolante de poussière perméable à l’air 4. Lorsque les ventilateurs 2 fonctionnent, le gaz traverse les trous traversants en forme de cône tronqué 41 ; lorsque le gaz traverse le filtre primaire 3, ce dernier peut adsorber la majeure partie de la poussière de faible granulométrie, tandis que la poussière de granulométrie importante reste sur la face d’extrémité inférieure du filtre primaire 3 sous l’effet de la pression du vent. Lorsque les ventilateurs 2 s’arrêtent, la poussière de granulométrie importante tombe ; comme le diamètre de l’extrémité inférieure de chaque trou traversant en forme de cône tronqué 41 est supérieur à celui de l’extrémité supérieure, seule une très faible quantité de poussière de granulométrie importante retourne dans la douche à air à travers les trous traversants 41, et une grande quantité de poussière de granulométrie importante tombe dans les rainures en forme d’arc 42 et est collectée. Les bords de la plaque isolante de poussière perméable à l’air 4 sont fixés à l’extrémité supérieure intérieure du caisson de douche à air 1 par des vis, ce qui facilite le démontage et le nettoyage.

[0026] De préférence, le premier ensemble de sortie d’air 5 comprend une première soufflante 51, un premier conduit d’air 52 relié à la sortie d’air de la première soufflante 51, et une pluralité de premières buses 53 reliées au premier conduit d’air 52.

[0027] De préférence, le deuxième ensemble de sortie d’air 6 comprend une deuxième soufflante 61, un deuxième conduit d’air 62 relié à la sortie d’air de la deuxième soufflante 61, et une pluralité de deuxièmes buses 63 reliées au deuxième conduit d’air 62.

[0028] Les modes de réalisation ci-dessus ne décrivent qu’un mode de réalisation du présent modèle d’utilité, et leur description est relativement spécifique et détaillée, mais ils ne doivent pas être interprétés comme limitant la portée du brevet du présent modèle d’utilité. Il convient de noter que l’homme du métier peut apporter diverses modifications et améliorations sans sortir du concept du présent modèle d’utilité, et toutes ces modifications et améliorations entrent dans le champ de protection du présent modèle d’utilité. Par conséquent, la portée de protection du brevet du présent modèle d’utilité doit être définie par les revendications annexées.

Dessins

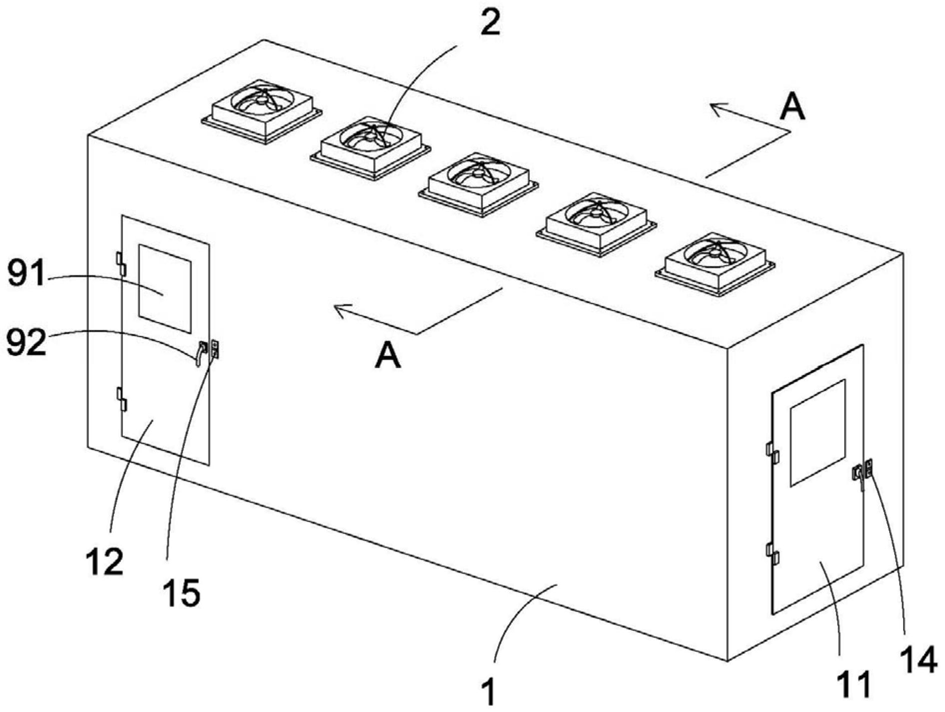

FIG. 1 — Vue schématique de structure de la douche à air à verrouillage à trois portes

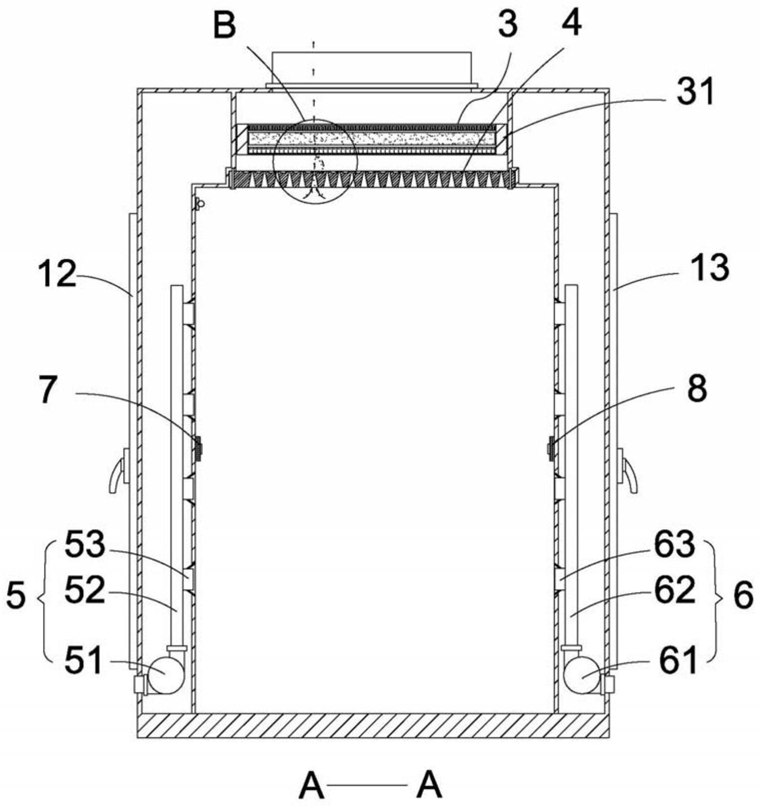

FIG. 2 — Vue en coupe prise le long du plan A-A sur la figure 1

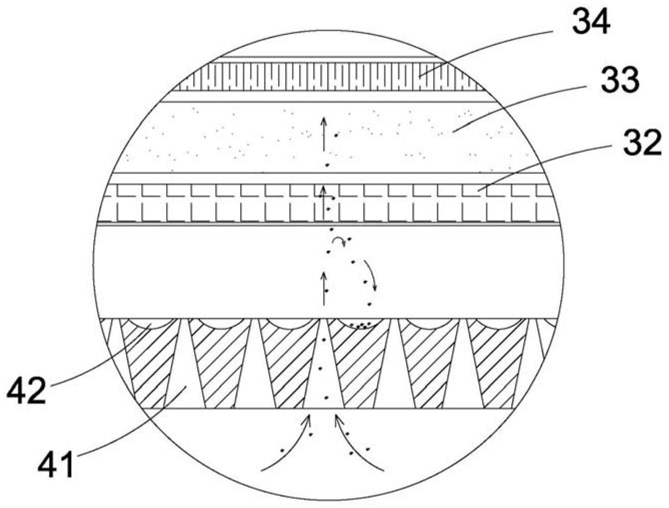

FIG. 3 — Vue agrandie de la partie B sur la figure 2
