Structure améliorée de joint d’étanchéité (modèle d’utilité CN 210317094 U)

Résumé

Le présent modèle d’utilité propose une structure de joint d’étanchéité améliorée. La section verticale A est plus haute que la section verticale B. La section de liaison A comprend une première section inclinée, une deuxième section inclinée et une section de liaison arquée. La section de liaison arquée est raccordée et disposée entre la première section inclinée et la deuxième section inclinée. La première section inclinée est raccordée à la section verticale A et s’étend au-delà de celle-ci. La deuxième section inclinée est raccordée à la section verticale B et s’étend au-delà de celle-ci. En utilisation réelle, après que le corps du joint est serré dans une rainure réservée d’un cadre de porte propre, la première et la deuxième section inclinée font que le corps du joint s’ajuste étroitement à la rainure réservée et obturent l’ouverture de celle-ci. Combiné à la section de liaison arquée qui dépasse de la rainure réservée, lorsque la porte est fermée, la porte est en contact par interférence avec la section de liaison arquée, ce qui permet d’obtenir une étanchéité supplémentaire et de résoudre efficacement le problème de formation d’un espace propice au développement bactérien ou à l’accumulation de poussière dans la rainure réservée.

Informations sur le brevet

Revendications

1. Structure de joint d’étanchéité améliorée, comprenant un corps de joint (15), caractérisée en ce que :

   • la section transversale du corps de joint comprend une section verticale A (23), une section verticale B (20), une section de liaison A (16) et une section de liaison B (25), la section verticale A (23), la section verticale B (20), la section de liaison A (16) et la section de liaison B (25) délimitant une cavité interne tampon A ;
   • la section de liaison B (25) est raccordée entre une partie inférieure de la section verticale A (23) et une partie inférieure de la section verticale B (20) ;
   • la section de liaison A (16) est raccordée entre une partie supérieure de la section verticale A (23) et une partie supérieure de la section verticale B (20) ;
   • la section verticale A (23) est plus haute que la section verticale B (20) ;
   • la section de liaison A (16) comprend une première section inclinée (24), une deuxième section inclinée (18) et une section de liaison arquée (17), la section de liaison arquée (17) étant raccordée et disposée entre la première section inclinée (24) et la deuxième section inclinée (18) ;
   • la première section inclinée (24) est raccordée à la section verticale A (23) et s’étend au-delà de la section verticale A (23) ; et
   • la deuxième section inclinée (18) est raccordée à la section verticale B (20) et s’étend au-delà de la section verticale B (20).

2. Structure de joint d’étanchéité améliorée selon la revendication 1, caractérisée en ce que la section de liaison B (25) comprend une troisième section inclinée (22), une quatrième section inclinée (27) et une section de liaison horizontale (26), la section de liaison horizontale (26) étant raccordée et disposée entre la troisième section inclinée (22) et la quatrième section inclinée (27), la troisième section inclinée (22) étant raccordée à un fond de la section verticale A (23) et s’étendant au-delà de la section verticale A (23), et la quatrième section inclinée (27) étant raccordée à un fond de la section verticale B (20) et s’étendant au-delà de la section verticale B (20).

3. Structure de joint d’étanchéité améliorée selon la revendication 2, caractérisée en ce qu’une pluralité de bandes de séparation (19) sont disposées dans la cavité interne tampon A, et les bandes de séparation (19) divisent la cavité interne tampon en une pluralité de cavités internes tampon B (21).

4. Structure de joint d’étanchéité améliorée selon la revendication 3, caractérisée en ce que la section verticale A (23) et la section verticale B (20) sont disposées parallèlement l’une à l’autre.

5. Structure de joint d’étanchéité améliorée selon la revendication 4, caractérisée en ce qu’un côté de chaque bande de séparation (19) raccordé à la section verticale A (23) s’étend au-delà de la section verticale A (23).

Description

Domaine technique

[0001] Le présent modèle d’utilité se rapporte au domaine technique de la fabrication de portes propres, et en particulier à une structure de joint d’étanchéité améliorée.

Art antérieur

[0002] Au niveau de la jointure d’un cadre de porte propre, une bande d’étanchéité est généralement serrée à l’intérieur afin d’améliorer le niveau d’étanchéité. Une structure de bande d’étanchéité de l’art antérieur est représentée sur la FIG. 1. Une rainure réservée (13) est ménagée sur un côté d’un cadre de porte propre (10), et une bande d’étanchéité (12) est serrée dans la rainure réservée (13). Un côté de la bande d’étanchéité (12) est au contact étroit d’un côté de la rainure réservée (13), tandis qu’une rainure A (11) et une rainure B (14) sont formées entre l’autre côté de la bande d’étanchéité (12) et le cadre de porte propre (10). Comme les portes propres sont soumises à des exigences de propreté très élevées, dans l’art antérieur, des espaces propices au développement bactérien ou à l’accumulation de poussière se forment dans la rainure A (11) et la rainure B (14), ce qui altère fortement la propreté des produits de portes propres. Ce problème technique doit être résolu d’urgence.

Sommaire du modèle d’utilité

[0003] Sur la base de ce qui précède, un objet du présent modèle d’utilité est de proposer une structure de joint d’étanchéité améliorée, qui peut obturer hermétiquement la rainure réservée d’un cadre de porte propre et garantir la propreté des produits de portes propres.

[0004] Le présent modèle d’utilité propose une structure de joint d’étanchéité améliorée, comprenant un corps de joint. La section transversale du corps de joint comprend une section verticale A, une section verticale B, une section de liaison A et une section de liaison B. La section verticale A, la section verticale B, la section de liaison A et la section de liaison B délimitent une cavité interne tampon A. La section de liaison B est raccordée entre une partie inférieure de la section verticale A et une partie inférieure de la section verticale B, et la section de liaison A est raccordée entre une partie supérieure de la section verticale A et une partie supérieure de la section verticale B. La section verticale A est plus haute que la section verticale B. La section de liaison A comprend une première section inclinée, une deuxième section inclinée et une section de liaison arquée, et la section de liaison arquée est raccordée et disposée entre la première section inclinée et la deuxième section inclinée. La première section inclinée est raccordée à la section verticale A et s’étend au-delà de celle-ci. La deuxième section inclinée est raccordée à la section verticale B et s’étend au-delà de celle-ci.

[0005] Selon une solution préférée, la section de liaison B comprend une troisième section inclinée, une quatrième section inclinée et une section de liaison horizontale. La section de liaison horizontale est raccordée et disposée entre la troisième section inclinée et la quatrième section inclinée. La troisième section inclinée est raccordée au fond de la section verticale A et s’étend au-delà de celle-ci, et la quatrième section inclinée est raccordée au fond de la section verticale B et s’étend au-delà de celle-ci.

[0006] Selon une solution préférée, une pluralité de bandes de séparation sont disposées dans la cavité interne tampon A, et les bandes de séparation divisent la cavité interne tampon en une pluralité de cavités internes tampon B.

[0007] Selon une solution préférée, la section verticale A et la section verticale B sont disposées parallèlement l’une à l’autre.

[0008] Selon une solution préférée, un côté de chaque bande de séparation raccordé à la section verticale A s’étend au-delà de celle-ci.

[0009] Le présent modèle d’utilité présente les effets bénéfiques suivants : la section verticale A est plus haute que la section verticale B ; la section de liaison A comprend la première section inclinée, la deuxième section inclinée et la section de liaison arquée ; la section de liaison arquée est raccordée et disposée entre la première et la deuxième section inclinée ; la première section inclinée est raccordée à la section verticale A et s’étend au-delà de celle-ci ; et la deuxième section inclinée est raccordée à la section verticale B et s’étend au-delà de celle-ci. En utilisation réelle, après que le corps du joint est serré dans la rainure réservée du cadre de porte propre, la première et la deuxième section inclinée font que le corps du joint s’ajuste étroitement à la rainure réservée et obturent l’ouverture de celle-ci. Combiné à la section de liaison arquée qui dépasse de la rainure réservée, lorsque la porte est fermée, la porte est en contact par interférence avec la section de liaison arquée, ce qui permet d’obtenir une étanchéité supplémentaire et de résoudre efficacement le problème de formation d’un espace propice au développement bactérien ou à l’accumulation de poussière dans la rainure réservée.

Brève description des dessins

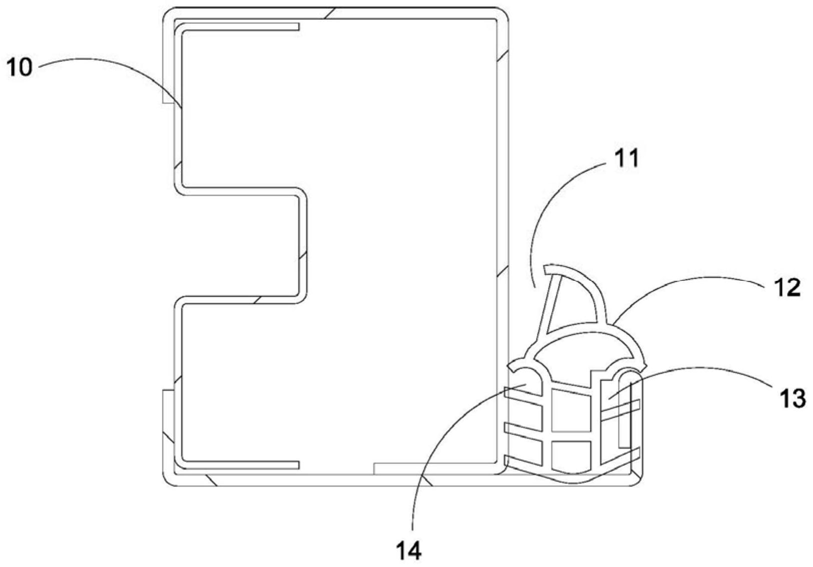

[0010] La FIG. 1 est une vue schématique de la structure de l’art antérieur.

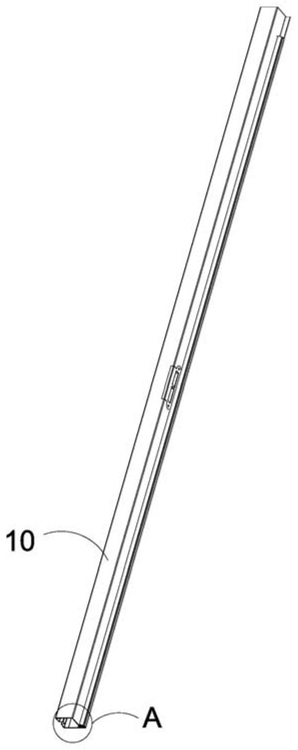

[0011] La FIG. 2 est une vue schématique de la structure du présent modèle d’utilité.

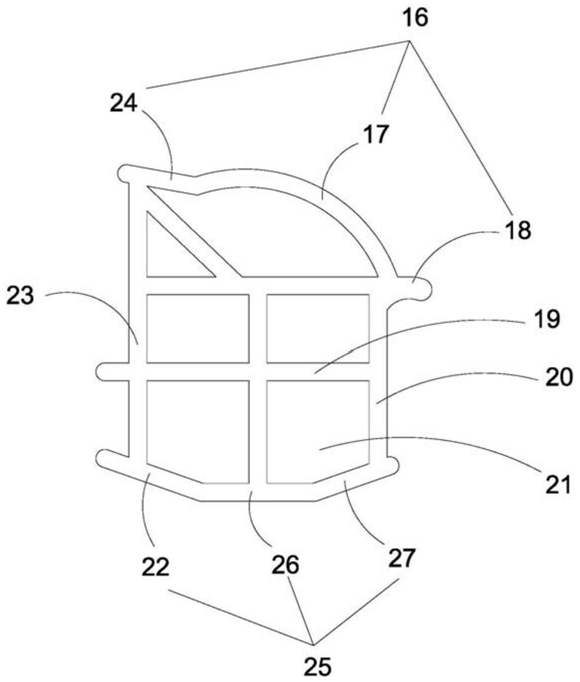

[0012] La FIG. 3 est une vue schématique de la structure en coupe du présent modèle d’utilité.

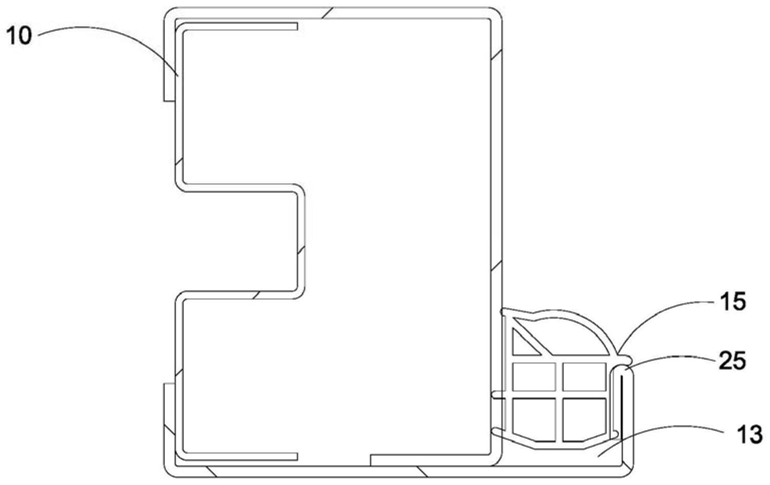

[0013] La FIG. 4 est une vue schématique de la structure en coupe du présent modèle d’utilité en état d’utilisation.

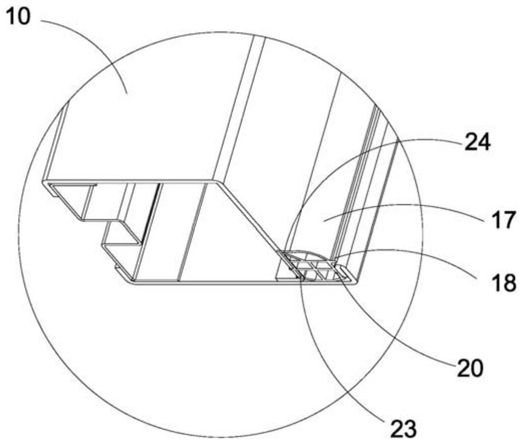

[0014] La FIG. 5 est une vue agrandie de la position A sur la FIG. 2.

[0015] Les numéros de référence sont les suivants : cadre de porte propre (10), rainure A (11), bande d’étanchéité (12), rainure réservée (13), rainure B (14), corps de joint (15), section de liaison A (16), deuxième section inclinée (18), section de liaison arquée (17), bande de séparation (19), section verticale B (20), cavité interne tampon B (21), troisième section inclinée (22), section verticale A (23), première section inclinée (24), section de liaison B (25), quatrième section inclinée (27), et section de liaison horizontale (26).

Description détaillée des modes de réalisation

[0016] Afin de mieux comprendre les caractéristiques, les moyens techniques, ainsi que les objectifs et fonctions spécifiques remplis par le présent modèle d’utilité, celui-ci est décrit plus en détail ci-dessous en référence aux dessins annexés et à des modes de réalisation spécifiques.

[0017] En se référant aux FIG. 2 à 5, une structure de joint d’étanchéité améliorée comprend un corps de joint (15). Le corps de joint est une structure intégralement moulée par injection en caoutchouc souple. La section transversale du corps de joint comprend une section verticale A (23), une section verticale B (20), une section de liaison A (16) et une section de liaison B (25). La section verticale A (23), la section verticale B (20), la section de liaison A (16) et la section de liaison B (25) délimitent une cavité interne tampon A, et la section verticale A (23) et la section verticale B (20) sont disposées parallèlement l’une à l’autre. La section de liaison B (25) est raccordée entre la partie inférieure de la section verticale A (23) et la partie inférieure de la section verticale B (20), et la section de liaison A (16) est raccordée entre la partie supérieure de la section verticale A (23) et la partie supérieure de la section verticale B (20). La section verticale A (23) est plus haute que la section verticale B (20). La section de liaison A (16) comprend une première section inclinée (24), une deuxième section inclinée (18) et une section de liaison arquée (17), et la section de liaison arquée (17) est raccordée et disposée entre la première section inclinée (24) et la deuxième section inclinée (18). La première section inclinée (24) est raccordée à la section verticale A (23) et s’étend au-delà de celle-ci, et la deuxième section inclinée (18) est raccordée à la section verticale B (20) et s’étend au-delà de celle-ci. La section de liaison B (25) comprend une troisième section inclinée (22), une quatrième section inclinée (27) et une section de liaison horizontale (26), et la section de liaison horizontale (26) est raccordée et disposée entre la troisième section inclinée (22) et la quatrième section inclinée (27). La troisième section inclinée (22) est raccordée au fond de la section verticale A (23) et s’étend au-delà de celle-ci, et la quatrième section inclinée (27) est raccordée au fond de la section verticale B (20) et s’étend au-delà de celle-ci. Grâce à cet agencement structurel, la partie de la troisième section inclinée (22) s’étendant au-delà de la section verticale A (23) vient en appui contre une paroi interne de la rainure réservée, et la partie de la quatrième section inclinée (27) s’étendant au-delà de la section verticale B (20) vient en appui contre la paroi interne de la rainure réservée, de sorte que le corps de joint peut être logé plus fermement dans la rainure réservée.

[0018] Une pluralité de bandes de séparation (19) sont disposées dans la cavité interne tampon A, et les bandes de séparation (19) divisent la cavité interne tampon en une pluralité de cavités internes tampon B (21). Grâce à la mise en place des cavités internes tampon B (21), le côté de chaque bande de séparation (19) raccordé à la section verticale A (23) s’étend au-delà de celle-ci, ce qui confère au corps de joint une bonne fonction tampon et permet également d’économiser du matériau.

[0019] Dans ce mode de réalisation, la section verticale A est plus haute que la section verticale B ; la section de liaison A comprend la première section inclinée, la deuxième section inclinée et la section de liaison arquée ; la section de liaison arquée est raccordée et disposée entre la première et la deuxième section inclinée ; la première section inclinée est raccordée à la section verticale A et s’étend au-delà de celle-ci ; et la deuxième section inclinée est raccordée à la section verticale B et s’étend au-delà de celle-ci. En utilisation réelle, après que le corps du joint est serré dans la rainure réservée du cadre de porte propre, la première et la deuxième section inclinée font que le corps du joint s’ajuste étroitement à la rainure réservée et obturent l’ouverture de celle-ci. Combiné à la section de liaison arquée qui dépasse de la rainure réservée, lorsque la porte est fermée, la porte est en contact par interférence avec la section de liaison arquée, ce qui permet d’obtenir une étanchéité supplémentaire et de résoudre efficacement le problème de formation d’un espace propice au développement bactérien ou à l’accumulation de poussière dans la rainure réservée.

[0020] Les modes de réalisation ci-dessus ne décrivent qu’un mode de réalisation du présent modèle d’utilité, et leur description est relativement spécifique et détaillée. Cependant, cela ne doit pas être interprété comme une limitation de la portée du brevet du présent modèle d’utilité. Il convient de noter que, pour l’homme du métier ordinaire, sans s’écarter du concept du présent modèle d’utilité, plusieurs modifications et améliorations peuvent être apportées, qui entrent toutes dans la portée de protection du présent modèle d’utilité. Par conséquent, la portée de protection du brevet du présent modèle d’utilité doit être définie par les revendications annexées.
