Un lavabo médico multifunción para el lavado de manos (Modelo de utilidad CN 210767049 U)

Resumen

El presente modelo de utilidad proporciona un lavamanos médico multifunción, que comprende un cuerpo del lavamanos, en el que se dispone una pileta; un marco de espejo fijado sobre el cuerpo del lavamanos, con n grifos con sensor dispuestos en un lado del marco, donde n es un entero mayor que 1; y una caja eléctrica de control dispuesta además en el cuerpo del lavamanos. Un espejo se fija en un lado del marco del espejo adyacente a los grifos con sensor; el espejo comprende una placa de vidrio, cuyo lado alejado de los grifos con sensor está cubierto por una capa reflectante; el lado de la capa reflectante alejado de la placa de vidrio está provisto de una pluralidad de láminas antivaho distribuidas uniformemente. En la capa reflectante se disponen una abertura de transmisión de luz para pantalla, una abertura de transmisión de luz para control táctil y una primera abertura de transmisión de luz para barra luminosa; sobre la abertura para pantalla se ubica un módulo de visualización, sobre la abertura para control táctil se ubica un interruptor táctil, y sobre la primera abertura para barra luminosa se ubica una primera barra luminosa emisora de luz. El presente modelo de utilidad puede proporcionar al usuario un efecto de iluminación de emisión frontal sin ángulos muertos, además de un efecto de visualización de diversos datos, y permite controlar el funcionamiento de las láminas antivaho según sea necesario.

Información de la patente

Reivindicaciones

1. Un lavamanos médico multifunción, que comprende:

   • un cuerpo del lavamanos (10), en el que se dispone una pileta (11); un marco de espejo (12) fijado sobre el cuerpo del lavamanos (10), con n grifos con sensor (13) dispuestos en un lado del marco (12), donde n es un entero mayor que 1; y una caja eléctrica de control (14) dispuesta además en el cuerpo del lavamanos (10);
   • un espejo (20) fijado en un lado del marco del espejo (12) adyacente a los grifos con sensor (13), comprendiendo el espejo (20) una placa de vidrio (21); un lado de la placa de vidrio (21) alejado de los grifos con sensor (13) está cubierto por una capa reflectante (22); un lado de la capa reflectante (22) alejado de la placa de vidrio (21) está provisto de una pluralidad de láminas antivaho (23) distribuidas uniformemente; en la capa reflectante (22) se disponen una abertura de transmisión de luz para pantalla (221), una abertura de transmisión de luz para control táctil (222) y una primera abertura de transmisión de luz para barra luminosa (223); sobre la abertura de transmisión de luz para pantalla (221) se ubica un módulo de visualización (31), sobre la abertura de transmisión de luz para control táctil (222) se ubica un interruptor táctil (32), y sobre la primera abertura de transmisión de luz para barra luminosa (223) se ubica una primera barra luminosa emisora de luz (33); y el módulo de visualización (31), el interruptor táctil (32) y la primera barra luminosa emisora de luz (33) están todos conectados eléctricamente a la caja eléctrica de control (14).

2. El lavamanos médico multifunción según la reivindicación 1, caracterizado porque se dispone un calentador de agua (15) en el cuerpo del lavamanos (10), y el calentador de agua (15) está conectado a las entradas de los n grifos con sensor (13).

3. El lavamanos médico multifunción según la reivindicación 2, caracterizado porque se dispone una puerta de mantenimiento (16) en un lado del cuerpo del lavamanos (10).

4. El lavamanos médico multifunción según la reivindicación 1, caracterizado porque la capa reflectante (22) es una capa de aluminio o una capa de plata.

5. El lavamanos médico multifunción según la reivindicación 1, caracterizado porque cada lámina antivaho (23) es una lámina calefactora eléctrica.

6. El lavamanos médico multifunción según la reivindicación 1, caracterizado porque la capa reflectante (22) está además provista de una segunda abertura de transmisión de luz para barra luminosa (224), en la que se ubica una segunda barra luminosa emisora de luz (34); la segunda barra luminosa emisora de luz (34) está conectada eléctricamente a la caja eléctrica de control (14), y la primera abertura de transmisión de luz para barra luminosa (223) y la segunda abertura de transmisión de luz para barra luminosa (224) se ubican respectivamente en dos lados opuestos de la capa reflectante (22).

Descripción

CAMPO TÉCNICO

[0001] El presente modelo de utilidad se refiere a los lavamanos, y específicamente divulga un lavamanos médico multifunción.

ESTADO DE LA TÉCNICA ANTERIOR

[0002] El lavamanos se utiliza para limpiar la suciedad de las manos; en los quirófanos de los hospitales, la estación de lavado de manos es también un equipo indispensable, y los médicos deben lavarse y desinfectarse las manos en la estación de lavado de manos tanto antes como después de una operación.

[0003] En la técnica anterior, el lavamanos generalmente está provisto de al menos un grifo y un espejo, y puede ser utilizado simultáneamente por al menos una persona para lavarse las manos. Durante el lavado, los usuarios necesitan observar el efecto de limpieza de sus manos, y algunos también necesitan arreglar su apariencia a través del espejo. En distintos entornos, la luz de iluminación es inevitablemente bloqueada por obstáculos y forma sombras en la zona de observación del usuario, afectando su visión normal. Además, factores como las diferencias de temperatura y las salpicaduras de gotas de agua provocan la formación de niebla en la superficie del espejo, obstruyendo la vista del usuario.

RESUMEN DEL MODELO DE UTILIDAD

[0004] Basándose en ello, es necesario abordar los problemas de la técnica anterior y proporcionar un lavamanos médico multifunción que ofrezca al usuario una iluminación frontal sin ángulos muertos, elimine eficazmente la niebla del espejo según sea necesario y cuente con función de visualización de datos.

[0005] Para resolver los problemas de la técnica anterior, el presente modelo de utilidad divulga un lavamanos médico multifunción que comprende un cuerpo del lavamanos, en el que se dispone una pileta; un marco de espejo fijado sobre el cuerpo del lavamanos, con n grifos con sensor dispuestos en un lado del marco, donde n es un entero mayor que 1; y una caja eléctrica de control dispuesta además en el cuerpo del lavamanos;

[0006] un espejo se fija en un lado del marco del espejo adyacente a los grifos con sensor; el espejo comprende una placa de vidrio, cuyo lado alejado de los grifos con sensor está cubierto por una capa reflectante; el lado de la capa reflectante alejado de la placa de vidrio está provisto de una pluralidad de láminas antivaho distribuidas uniformemente. En la capa reflectante se disponen una abertura de transmisión de luz para pantalla, una abertura de transmisión de luz para control táctil y una primera abertura de transmisión de luz para barra luminosa; sobre la abertura para pantalla se ubica un módulo de visualización, sobre la abertura para control táctil se ubica un interruptor táctil, y sobre la primera abertura para barra luminosa se ubica una primera barra luminosa emisora de luz.

[0007] Adicionalmente, se dispone un calentador de agua en el cuerpo del lavamanos, conectado a las entradas de los n grifos con sensor.

[0008] Adicionalmente, se dispone una puerta de mantenimiento en un lado del cuerpo del lavamanos.

[0009] Adicionalmente, la capa reflectante es una capa de aluminio o una capa de plata.

[0010] Adicionalmente, cada lámina antivaho es una lámina calefactora eléctrica.

[0011] Adicionalmente, la capa reflectante cuenta con una segunda abertura de transmisión de luz para barra luminosa, en la que se ubica una segunda barra luminosa emisora de luz conectada eléctricamente a la caja eléctrica de control; la primera y la segunda abertura de transmisión de luz para barra luminosa se ubican en dos lados opuestos de la capa reflectante.

[0012] El presente modelo de utilidad presenta los siguientes efectos beneficiosos: en el lavamanos médico multifunción divulgado se disponen aberturas de transmisión de luz en la capa reflectante del espejo, y se ubican un módulo de visualización y barras luminosas en la parte trasera del espejo, por lo que se proporciona al usuario una iluminación de emisión frontal sin ángulos muertos, además de la función de visualización de diversos datos. El interruptor táctil permite controlar el arranque y la parada de las láminas antivaho según sea necesario, eliminando la niebla del espejo y ofreciendo al usuario una superficie reflectante sin obstrucciones. Todos los módulos eléctricos se ubican en la parte trasera del espejo, lo que evita eficazmente que el contacto con el agua afecte su funcionamiento normal.

BREVE DESCRIPCIÓN DE LOS DIBUJOS

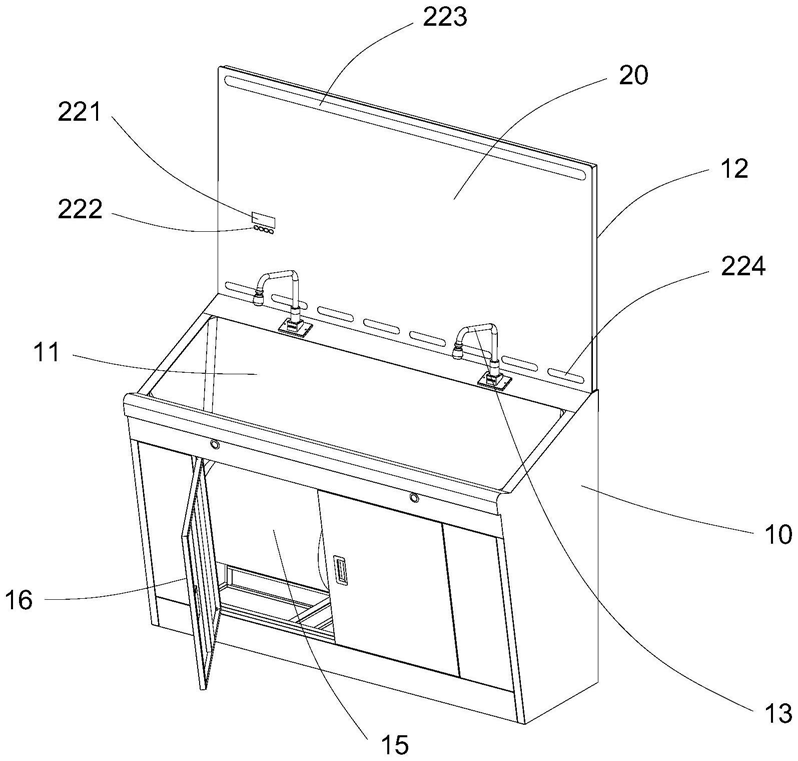

[0013] La FIG. 1 es una vista esquemática de estructura tridimensional del presente modelo de utilidad.

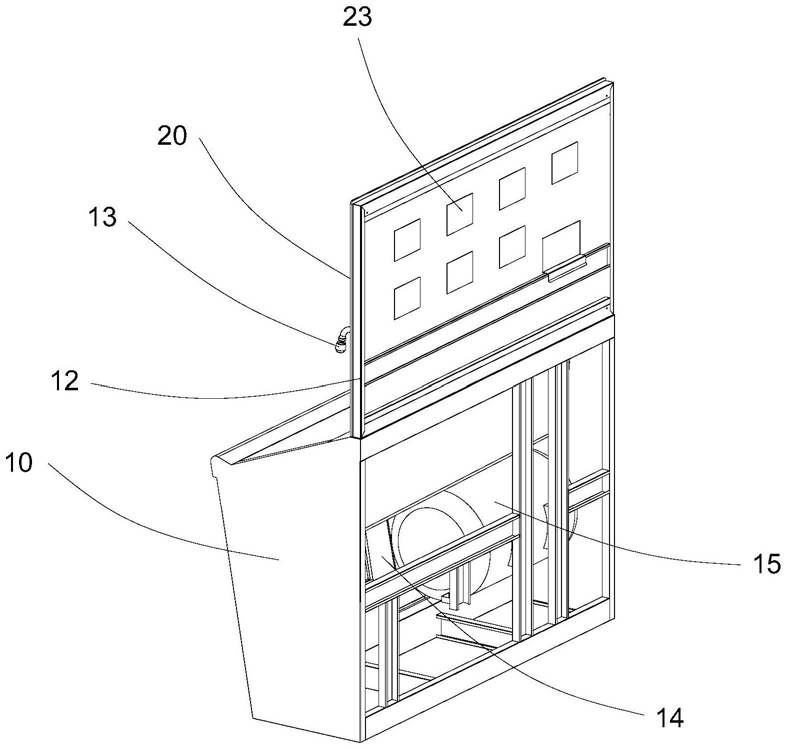

[0014] La FIG. 2 es una vista esquemática de estructura tridimensional del presente modelo de utilidad desde otro ángulo de visión.

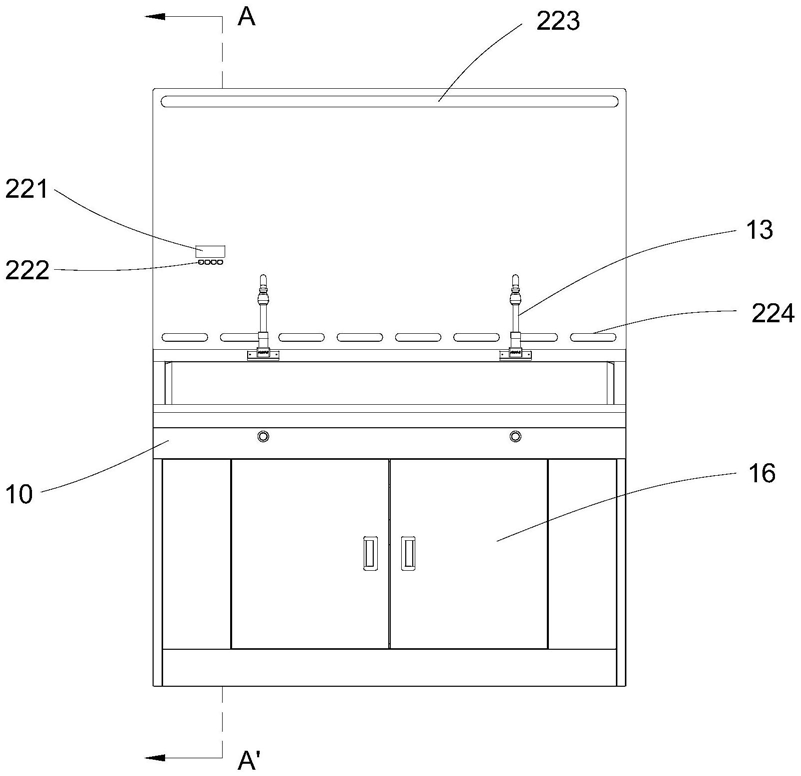

[0015] La FIG. 3 es una vista esquemática de estructura en vista frontal del presente modelo de utilidad.

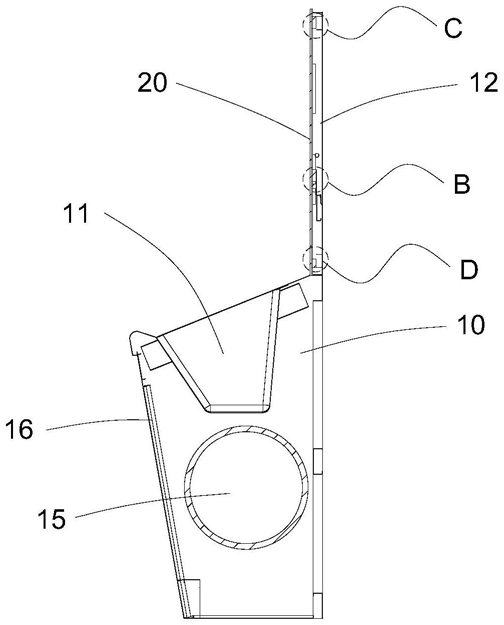

[0016] La FIG. 4 es una vista esquemática de estructura seccional del presente modelo de utilidad a lo largo de la línea A-A’ de la FIG. 3.

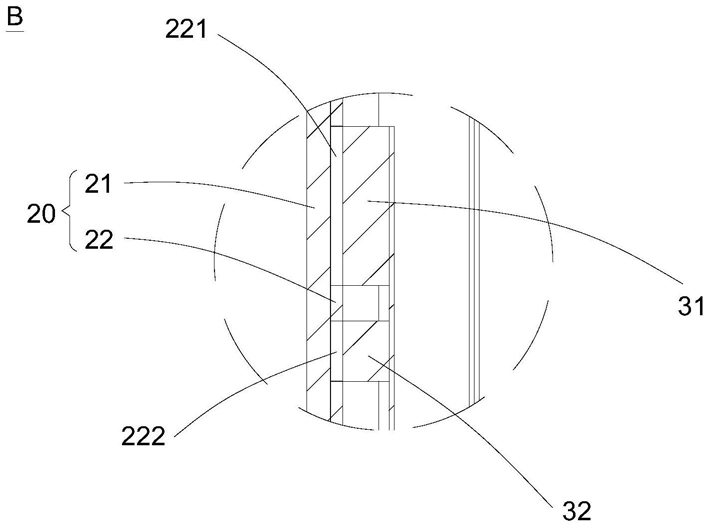

[0017] La FIG. 5 es una vista esquemática de estructura ampliada de la zona B de la FIG. 4 del presente modelo de utilidad.

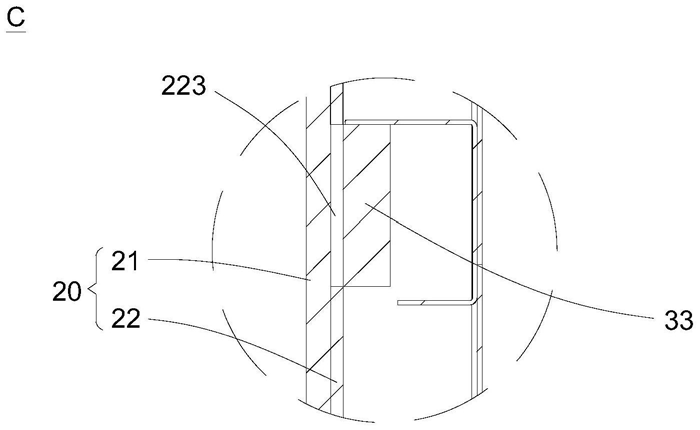

[0018] La FIG. 6 es una vista esquemática de estructura ampliada de la zona C de la FIG. 4 del presente modelo de utilidad.

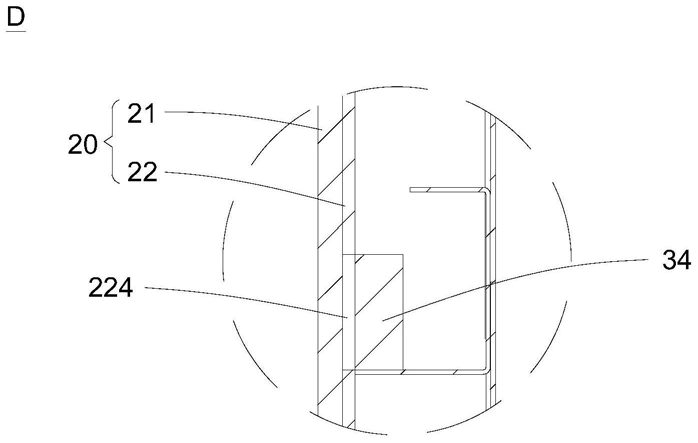

[0019] La FIG. 7 es una vista esquemática de estructura ampliada de la zona D de la FIG. 4 del presente modelo de utilidad.

[0020] Los signos de referencia son los siguientes: cuerpo del lavamanos 10; pileta 11; marco del espejo 12; grifo con sensor 13; caja eléctrica de control 14; calentador de agua 15; puerta de mantenimiento 16; espejo 20; placa de vidrio 21; capa reflectante 22; abertura de transmisión de luz para pantalla 221; abertura de transmisión de luz para control táctil 222; primera abertura de transmisión de luz para barra luminosa 223; segunda abertura de transmisión de luz para barra luminosa 224; lámina antivaho 23; módulo de visualización 31; interruptor táctil 32; primera barra luminosa emisora de luz 33; segunda barra luminosa emisora de luz 34.

DESCRIPCIÓN DETALLADA DE LAS REALIZACIONES

[0021] Para una mayor comprensión de las características, los medios técnicos y los objetos y funciones específicos alcanzados por el presente modelo de utilidad, se describe a continuación con mayor detalle con referencia a los dibujos adjuntos y realizaciones específicas.

[0022] Se hace referencia a las FIG. 1 a 7.

[0023] Una realización del presente modelo de utilidad divulga un lavamanos médico multifunción que comprende un cuerpo del lavamanos 10; en el cuerpo del lavamanos 10 se dispone una pileta 11; sobre el cuerpo del lavamanos 10 se fija un marco de espejo 12; en un lado del marco de espejo 12 se disponen n grifos con sensor 13, ubicados sobre la pileta 11, donde n es un entero mayor que 1; en el cuerpo del lavamanos 10 se dispone además una caja eléctrica de control 14 que comprende un circuito de control. El extremo de control de cada grifo con sensor 13 está conectado eléctricamente al extremo de salida de la caja eléctrica de control 14. Cada grifo con sensor 13 puede ser una estructura de grifo controlada por un sensor de proximidad corporal, conectado eléctricamente a la caja eléctrica de control 14 y dispuesto en un lado del cuerpo del lavamanos 10;

[0024] En un lado del marco del espejo 12 adyacente a los grifos con sensor 13 se fija un espejo 20; el espejo 20 comprende una placa de vidrio 21; el lado de la placa de vidrio 21 alejado de los grifos con sensor 13 está cubierto por una capa reflectante 22; el lado de la capa reflectante 22 alejado de la placa de vidrio 21 está provisto de una pluralidad de láminas antivaho 23 distribuidas uniformemente. El funcionamiento de las láminas antivaho 23 permite el desempañado del espejo 20. En la capa reflectante 22 se disponen una abertura de transmisión de luz para pantalla 221, una abertura de transmisión de luz para control táctil 222 y una primera abertura de transmisión de luz para barra luminosa 223; las láminas antivaho 23 se disponen evitando estas tres aberturas. Sobre la abertura de transmisión de luz para pantalla 221 se ubica un módulo de visualización 31; preferiblemente, el módulo de visualización 31 es un módulo de cristal líquido de visualización digital. La placa PCB del módulo de visualización 31 puede integrar, según sea necesario, estructuras de circuito como reloj y monitoreo de temperatura; el módulo de visualización 31 puede adoptar el módulo de visualización para superficie de espejo con reloj de pantalla grande modelo XM518. Sobre la abertura de transmisión de luz para control táctil 222 se ubica un interruptor táctil 32; se disponen varias aberturas de control táctil 222, cada una correspondiente a un interruptor táctil 32, y cada interruptor táctil 32 corresponde a un objeto controlado (por ejemplo, tanto las láminas antivaho 23 como la primera barra luminosa emisora de luz 33 son objetos controlados). Sobre la primera abertura de transmisión de luz para barra luminosa 223 se ubica una primera barra luminosa emisora de luz 33; preferiblemente, la primera barra luminosa 33 comprende una pluralidad de perlas de lámpara LED. El módulo de visualización 31, el interruptor táctil 32 y la primera barra luminosa emisora de luz 33 están todos conectados eléctricamente a la caja eléctrica de control 14; el extremo de salida de la caja 14 se conecta a los extremos de entrada del módulo de visualización 31 y la primera barra luminosa 33, mientras que el extremo de entrada de la caja 14 se conecta al extremo de salida del interruptor táctil 32.

[0025] Los grifos con sensor 13 se activan para proporcionar agua de forma automática por detección; el interruptor táctil 32 controla el encendido y apagado de la primera barra luminosa 33 y las láminas antivaho 23. La luz emitida por la primera barra luminosa 33 atraviesa la abertura correspondiente y la placa de vidrio 21 para generar el efecto de iluminación. Las láminas antivaho 23 desempañan el espejo 20, garantizando su claridad de uso. El usuario puede observar el módulo de visualización 31 a través de la abertura correspondiente para obtener los datos que necesite; el módulo de visualización 31 se puede configurar para mostrar distintos datos según los requisitos. Además, la niebla no entra en contacto directo con el módulo de visualización 31, el interruptor táctil 32 ni la primera barra luminosa 33, lo que garantiza eficazmente su vida útil.

[0026] En el presente modelo de utilidad se disponen aberturas de transmisión de luz en la capa reflectante 22 del espejo 20, y se ubican un módulo de visualización 31 y barras luminosas en la parte trasera del espejo, por lo que se proporciona al usuario una iluminación de emisión frontal sin ángulos muertos, además de la función de visualización de diversos datos. El interruptor táctil permite controlar el arranque y la parada de las láminas antivaho 23 según sea necesario, eliminando la niebla del espejo y ofreciendo una superficie reflectante sin obstrucciones. Todos los módulos eléctricos se ubican en la parte trasera del espejo 20, lo que evita eficazmente que el contacto con el agua afecte su funcionamiento normal.

[0027] En esta realización se dispone un calentador de agua 15 en el cuerpo del lavamanos 10, conectado a las entradas de los n grifos con sensor 13. El calentador de agua 15 se conecta además al interruptor táctil 32 a través de la caja eléctrica de control 14, por lo que se puede activar mediante el interruptor para ajustar la temperatura del agua que suministran los grifos.

[0028] Según la realización anterior, se dispone una puerta de mantenimiento 16 en un lado del cuerpo del lavamanos 10; la apertura de esta puerta permite reparar estructuras como el calentador de agua 15 y la caja eléctrica de control 14.

[0029] En esta realización, la capa reflectante 22 es una capa de aluminio o una capa de plata.

[0030] En esta realización, cada lámina antivaho 23 es una lámina calefactora eléctrica; el interruptor táctil 32 puede activar y desactivar la lámina calefactora a través de la caja eléctrica de control 14, y el calor generado elimina eficazmente la niebla de la superficie del espejo 20.

[0031] En esta realización, la capa reflectante 22 cuenta además con una segunda abertura de transmisión de luz para barra luminosa 224, en la que se ubica una segunda barra luminosa emisora de luz 34 (preferiblemente compuesta por múltiples perlas de lámpara LED). La segunda barra luminosa 34 está conectada eléctricamente a la caja eléctrica de control 14, con su extremo de entrada conectado al extremo de salida de la caja. La primera y la segunda abertura para barras luminosas se ubican en lados opuestos de la capa reflectante 22, lo que garantiza el efecto de iluminación generado por la cooperación de ambas barras y mejora la uniformidad del brillo general. Preferiblemente se disponen múltiples primeras y segundas aberturas distribuidas uniformemente, que se pueden combinar de distintas formas según los requisitos de aplicación.

[0032] Las realizaciones anteriores solo expresan varias formas de implementación del presente modelo de utilidad, y su descripción es específica y detallada, pero no debe interpretarse como una limitación al alcance de la patente. Cabe señalar que las personas con conocimientos ordinarios en la técnica pueden realizar modificaciones y mejoras sin apartarse del concepto del presente modelo de utilidad, y todas ellas quedan dentro de su alcance de protección. Por lo tanto, el alcance de protección de esta patente de modelo de utilidad se define por las reivindicaciones adjuntas.

Dibujos

FIG. 1 — Vista esquemática de estructura tridimensional del lavamanos médico multifunción

FIG. 2 — Vista esquemática de estructura tridimensional desde otro ángulo de visión

FIG. 3 — Vista esquemática de estructura en vista frontal

FIG. 4 — Vista esquemática de estructura seccional a lo largo de A-A’ en la FIG. 3

FIG. 5 — Vista esquemática de estructura ampliada de B en la FIG. 4

FIG. 6 — Vista esquemática de estructura ampliada de C en la FIG. 4

FIG. 7 — Vista esquemática de estructura ampliada de D en la FIG. 4
