Una unidad mejorada de tratamiento de aire para humo y polvo (modelo de utilidad CN 208493568 U)

Resumen

El presente modelo de utilidad se refiere al campo técnico del tratamiento de purificación de aire, en particular a una unidad mejorada de tratamiento de aire para humo y polvo. El cuerpo de caja se divide en un primer espacio de filtrado, un segundo espacio de filtrado y un tercer espacio de filtrado; el primer espacio de filtrado filtra parte del polvo de volumen relativamente grande. Bajo la condición de que un ventilador de tiro impulsa el flujo de aire, el aire, después de que se ha filtrado el polvo relativamente grande, atraviesa múltiples capas de placas filtrantes y entra en el segundo espacio de filtrado; el segundo espacio de filtrado filtra principalmente las bacterias del aire mediante la irradiación de luz solar; el aire una vez completado el filtrado entra en el tercer espacio de filtrado para un filtrado ultravioleta, y el aire filtrado se descarga luego por una salida de aire bajo la acción de un ventilador de escape. Mediante la estructura de filtrado de tres capas, se logra así un buen efecto de filtrado de aire con humo y polvo.

Información de patente

Reivindicaciones

1. Una unidad mejorada de tratamiento de aire para humo y polvo, que comprende un cuerpo de caja, caracterizada porque en el cuerpo de caja se disponen independientemente un primer espacio de filtrado (10), un segundo espacio de filtrado (18) y un tercer espacio de filtrado (15), el primer espacio de filtrado (10) se comunica con el segundo espacio de filtrado (18), y el segundo espacio de filtrado (18) se comunica con el tercer espacio de filtrado (15);

   • en la parte superior del primer espacio de filtrado (10) se define una entrada de aire (22), y en la cavidad interna del primer espacio de filtrado (10) se dispone un ventilador de tiro (21) que se comunica con la entrada de aire (22); en un lado de la entrada de aire (22) orientado hacia la cavidad interna del primer espacio de filtrado (10) se fija una capa de placa filtrante de carbón activado (23); en la parte inferior de la cavidad interna del primer espacio de filtrado (10), en la posición correspondiente a la entrada de aire (22), se dispone un depósito de agua (13);
   • múltiples capas de placas filtrantes (20) se disponen en formación en la posición donde el primer espacio de filtrado (10) se comunica con el segundo espacio de filtrado (18); en el segundo espacio de filtrado (18) se definen múltiples ventanas translúcidas (19), y en cada ventana translúcida (19) se fija herméticamente una capa de vidrio transparente; sobre la pared de la cavidad interna del segundo espacio de filtrado (18) se recubre una capa de material fotocatalítico;
   • en la cavidad interna del tercer espacio de filtrado (15), en la posición adyacente a la comunicación con el segundo espacio de filtrado (18), se fijan múltiples barras de luz ultravioleta (14); en un lado del tercer espacio de filtrado (15) se define una salida de aire (16); y en la salida de aire (16), en el lado orientado hacia la cavidad interna del tercer espacio de filtrado (15), se dispone en comunicación un ventilador de escape (17).

2. La unidad mejorada de tratamiento de aire para humo y polvo según la reivindicación 1, caracterizada porque un lado del depósito de agua (13) se extiende, a través de una tubería de entrada de agua (11), hasta el exterior del cuerpo de caja y se comunica con un dispositivo de suministro de agua (32), y el otro lado del depósito de agua (13) se extiende, a través de una tubería de salida de agua (12), hasta el exterior del cuerpo de caja y se comunica con un depósito de aguas residuales (33); entre la tubería de salida de agua (12) y el depósito de aguas residuales (33) se conecta una bomba de agua (34).

3. La unidad mejorada de tratamiento de aire para humo y polvo según la reivindicación 1, caracterizada porque en la pared de la cavidad interna del primer espacio de filtrado (10), en la posición adyacente a la entrada de aire (22), se fija un mecanismo de ventilador (30), comprendiendo el mecanismo de ventilador (30) un motor (31) fijado sobre la pared externa del cuerpo de caja, un eje giratorio (29) conectado al extremo de salida de potencia del motor (31) y que se extiende hacia el interior del primer espacio de filtrado (10), y aspas de ventilador (28) dispuestas en el primer espacio de filtrado (10) y conectadas al extremo libre del eje giratorio (29).

4. La unidad mejorada de tratamiento de aire para humo y polvo según la reivindicación 1, caracterizada porque el número de capas de placas filtrantes (20) es de tres, y las capas de placas filtrantes (20) son, en secuencia, una capa de placa filtrante antiácaros, una capa de placa filtrante desodorante y una capa de placa filtrante eliminadora de formaldehído.

5. La unidad mejorada de tratamiento de aire para humo y polvo según la reivindicación 1, caracterizada porque en el tercer espacio de filtrado (15), sobre la pared de la cavidad interna adyacente a la salida de aire, se fija un mecanismo de fragancia (27), comprendiendo el mecanismo de fragancia (27) un ventilador (24) fijado a la pared de la cavidad interna del tercer espacio de filtrado (15) y una caja de fragancia (25) que se comunica con una salida de aire del ventilador, y en la caja de fragancia (25), en las posiciones correspondientes a la salida de aire del ventilador, se definen múltiples orificios de ventilación (26).

6. La unidad mejorada de tratamiento de aire para humo y polvo según la reivindicación 1, caracterizada porque el número de barras de luz ultravioleta (14) es de uno o más.

Descripción

CAMPO TÉCNICO

[0001] El presente modelo de utilidad se refiere al campo técnico del tratamiento de purificación de aire, en particular a una unidad mejorada de tratamiento de aire para humo y polvo.

ANTECEDENTES DE LA TÉCNICA

[0002] La contaminación por humo y polvo se refiere a la degradación de la calidad del aire causada por contaminantes particulados en el aire. Los impactos y peligros que causa la contaminación por humo y polvo son multifacéticos; las partículas con un diámetro inferior a 5 μm en la atmósfera pueden entrar en los bronquios humanos e incluso en las partes profundas de los pulmones. Se informa que cuando la concentración de estas partículas finas en la atmósfera es de 100 μg/m³, las infecciones de las vías respiratorias en los niños aumentan significativamente, y cuando la concentración es de 200 μg/m³, aumenta la tasa de mortalidad infantil por enfermedades respiratorias crónicas. Para reducir los peligros que la contaminación por humo y polvo causa al cuerpo humano, se instalan unidades de tratamiento de aire en muchos lugares. Las unidades de tratamiento de aire de la técnica anterior generalmente cuentan solo con un dispositivo de filtrado único para filtrar el aire con humo y polvo, y el efecto de filtrado debe mejorarse.

RESUMEN DEL MODELO DE UTILIDAD

[0003] En vista de ello, un objeto del presente modelo de utilidad es proporcionar una unidad mejorada de tratamiento de aire para humo y polvo que cuente con una estructura de filtrado multicapa, de modo que el producto logre un buen efecto de filtrado de aire con humo y polvo.

[0004] El presente modelo de utilidad proporciona una unidad mejorada de tratamiento de aire para humo y polvo, que comprende un cuerpo de caja, disponiéndose en el cuerpo de caja independientemente un primer espacio de filtrado, un segundo espacio de filtrado y un tercer espacio de filtrado, comunicándose el primer espacio de filtrado con el segundo espacio de filtrado, y el segundo espacio de filtrado con el tercer espacio de filtrado.

[0005] En la parte superior del primer espacio de filtrado se define una entrada de aire, y en la cavidad interna del primer espacio de filtrado se dispone un ventilador de tiro que se comunica con la entrada de aire; en un lado de la entrada de aire orientado hacia la cavidad interna del primer espacio de filtrado se fija una capa de placa filtrante de carbón activado; en la parte inferior de la cavidad interna del primer espacio de filtrado, en la posición correspondiente a la entrada de aire, se dispone un depósito de agua.

[0006] Múltiples capas de placas filtrantes se disponen en formación en la posición donde el primer espacio de filtrado se comunica con el segundo espacio de filtrado; en el segundo espacio de filtrado se definen múltiples ventanas translúcidas, y en cada ventana translúcida se fija herméticamente una capa de vidrio transparente; sobre la pared de la cavidad interna del segundo espacio de filtrado se recubre una capa de material fotocatalítico.

[0007] En la cavidad interna del tercer espacio de filtrado, en la posición adyacente a la comunicación con el segundo espacio de filtrado, se fijan múltiples barras de luz ultravioleta; en un lado del tercer espacio de filtrado se define una salida de aire; y en la salida de aire, en el lado orientado hacia la cavidad interna del tercer espacio de filtrado, se dispone en comunicación un ventilador de escape.

[0008] Como solución preferida, un lado del depósito de agua se extiende, a través de una tubería de entrada de agua, hasta el exterior del cuerpo de caja y se comunica con un dispositivo de suministro de agua, y el otro lado del depósito de agua se extiende, a través de una tubería de salida de agua, hasta el exterior del cuerpo de caja y se comunica con un depósito de aguas residuales; entre la tubería de salida de agua y el depósito de aguas residuales se conecta una bomba de agua.

[0009] Como solución preferida, en la pared de la cavidad interna del primer espacio de filtrado, en la posición adyacente a la entrada de aire, se fija un mecanismo de ventilador, comprendiendo el mecanismo de ventilador un motor fijado sobre la pared externa del cuerpo de caja, un eje giratorio conectado al extremo de salida de potencia del motor y que se extiende hacia el interior del primer espacio de filtrado, y aspas de ventilador dispuestas en el primer espacio de filtrado y conectadas al extremo libre del eje giratorio.

[0010] Como solución preferida, el número de capas de placas filtrantes es de tres, y las capas de placas filtrantes son, en secuencia, una capa de placa filtrante antiácaros, una capa de placa filtrante desodorante y una capa de placa filtrante eliminadora de formaldehído.

[0011] Como solución preferida, en el tercer espacio de filtrado, sobre la pared de la cavidad interna adyacente a la salida de aire, se fija un mecanismo de fragancia, comprendiendo el mecanismo de fragancia un ventilador fijado a la pared de la cavidad interna del tercer espacio de filtrado y una caja de fragancia que se comunica con una salida de aire del ventilador, y en la caja de fragancia, en las posiciones correspondientes a la salida de aire del ventilador, se definen múltiples orificios de ventilación.

[0012] Como solución preferida, el número de barras de luz ultravioleta es de uno o más.

[0013] El presente modelo de utilidad presenta los siguientes efectos beneficiosos:

[0014] 1. El cuerpo de caja se divide en un primer espacio de filtrado, un segundo espacio de filtrado y un tercer espacio de filtrado; el primer espacio de filtrado filtra parte del polvo de volumen relativamente grande; bajo la condición de que el ventilador de tiro impulsa el flujo de aire, el aire, después de que se ha filtrado el polvo relativamente grande, atraviesa las múltiples capas de placas filtrantes y entra en el segundo espacio de filtrado; el segundo espacio de filtrado filtra principalmente las bacterias del aire mediante la irradiación de luz solar; el aire una vez completado el filtrado entra en el tercer espacio de filtrado para un filtrado ultravioleta, y el aire filtrado se descarga luego por la salida de aire bajo la acción del ventilador de escape; mediante la estructura de filtrado de tres capas, se logra así un buen efecto de filtrado de aire con humo y polvo;

[0015] 2. Se dispone un depósito de agua, y el polvo relativamente grande filtrado a través del primer espacio de filtrado cae en el depósito de agua, evitando el rearrastre que afectaría el efecto de filtrado de la siguiente etapa;

[0016] 3. Se dispone un mecanismo de ventilador, mediante el cual aumenta la velocidad del flujo de aire en el primer espacio de filtrado, mejorando la eficiencia del filtrado de aire;

[0017] 4. Se dispone un mecanismo de fragancia, de modo que el producto puede emitir aire fragante según las necesidades del entorno de uso.

DESCRIPCIÓN BREVE DE LOS DIBUJOS

[0018] La FIG. 1 es una vista esquemática de la estructura del presente modelo de utilidad.

[0019] La FIG. 2 es una vista esquemática de la estructura de otra realización del presente modelo de utilidad (que muestra el mecanismo de fragancia, el mecanismo de ventilador, el depósito de aguas residuales y el dispositivo de suministro de agua).

[0020] Los números de referencia son los siguientes: primer espacio de filtrado 10; tubería de entrada de agua 11; tubería de salida de agua 12; depósito de agua 13; barra de luz ultravioleta 14; tercer espacio de filtrado 15; salida de aire 16; ventilador de escape 17; segundo espacio de filtrado 18; ventana translúcida 19; capa de placa filtrante 20; entrada de aire 22; ventilador de tiro 21; capa de placa filtrante de carbón activado 23; ventilador 24; caja de fragancia 25; orificio de ventilación 26; mecanismo de fragancia 27; aspas de ventilador 28; eje giratorio 29; mecanismo de ventilador 30; motor 31; dispositivo de suministro de agua 32; depósito de aguas residuales 33; bomba de agua 34.

DESCRIPCIÓN DETALLADA DE LAS REALIZACIONES

[0021] Para permitir una mayor comprensión de las características, los medios técnicos y los objetivos y funciones específicos logrados por el presente modelo de utilidad, el presente modelo de utilidad se describe con mayor detalle a continuación en conjunto con los dibujos adjuntos y la descripción detallada de las realizaciones.

[0022] Con referencia a la FIG. 1, una unidad mejorada de tratamiento de aire para humo y polvo comprende un cuerpo de caja, disponiéndose en el cuerpo de caja independientemente un primer espacio de filtrado 10, un segundo espacio de filtrado 18 y un tercer espacio de filtrado 15, comunicándose el primer espacio de filtrado 10 con el segundo espacio de filtrado 18, y el segundo espacio de filtrado 18 con el tercer espacio de filtrado 15.

[0023] En la parte superior del primer espacio de filtrado 10 se define una entrada de aire 22, y en la cavidad interna del primer espacio de filtrado 10 se dispone un ventilador de tiro 21 que se comunica con la entrada de aire 22; en un lado de la entrada de aire 22 orientado hacia la cavidad interna del primer espacio de filtrado 10 se fija una capa de placa filtrante de carbón activado 23; en la parte inferior de la cavidad interna del primer espacio de filtrado 10, en la posición correspondiente a la entrada de aire 22, se dispone un depósito de agua 13.

[0024] Múltiples capas de placas filtrantes 20 se disponen en formación en la posición donde el primer espacio de filtrado 10 se comunica con el segundo espacio de filtrado 18; en el segundo espacio de filtrado 18 se definen múltiples ventanas translúcidas 19, y en cada ventana translúcida 19 se fija herméticamente una capa de vidrio transparente; sobre la pared de la cavidad interna del segundo espacio de filtrado 18 se recubre una capa de material fotocatalítico.

[0025] En la cavidad interna del tercer espacio de filtrado 15, en la posición adyacente a la comunicación con el segundo espacio de filtrado 18, se fijan múltiples barras de luz ultravioleta 14; en un lado del tercer espacio de filtrado 15 se define una salida de aire 16; y en la salida de aire 16, en el lado orientado hacia la cavidad interna del tercer espacio de filtrado 15, se dispone en comunicación un ventilador de escape 17.

[0026] El principio de funcionamiento del presente modelo de utilidad es el siguiente: después de encender el interruptor de alimentación, se ponen en marcha el ventilador de tiro 21 y el ventilador de escape 17 respectivamente; bajo la acción del ventilador de tiro 21, el aire con humo y polvo pasa desde la entrada de aire 22 a través de la capa de placa filtrante de carbón activado 23 y entra en el primer espacio de filtrado 10; una parte del polvo de volumen relativamente grande cae en el depósito de agua 13; el ventilador de tiro 21 hace que el aire fluya en el primer espacio de filtrado 10, y el aire atraviesa las múltiples capas de placas filtrantes 20 y entra en el segundo espacio de filtrado 18; en el segundo espacio de filtrado 18, el aire se esteriliza mediante la irradiación de luz solar en combinación con la acción de la capa de material fotocatalítico; el aire entra luego en el tercer espacio de filtrado 15, donde es esterilizado por las barras de luz ultravioleta 14, tras lo cual, bajo la acción del ventilador de tiro 21, el aire que ha completado el filtrado de tres capas se descarga a través de la salida de aire 16.

[0027] Como realización preferida, el número de capas de placas filtrantes 20 es de tres, y las capas de placas filtrantes 20 son, en secuencia, una capa de placa filtrante antiácaros, una capa de placa filtrante desodorante y una capa de placa filtrante eliminadora de formaldehído.

[0028] Como realización preferida, el número de barras de luz ultravioleta 14 es de uno o más.

[0029] Con referencia a la FIG. 2, como realización preferida, un lado del depósito de agua 13 se extiende, a través de una tubería de entrada de agua 11, hasta el exterior del cuerpo de caja y se comunica con un dispositivo de suministro de agua 32, y el otro lado del depósito de agua 13 se extiende, a través de una tubería de salida de agua 12, hasta el exterior del cuerpo de caja y se comunica con un depósito de aguas residuales 33; entre la tubería de salida de agua 12 y el depósito de aguas residuales 33 se conecta una bomba de agua 34. El dispositivo de suministro de agua 32 suministra agua limpia al depósito de agua 13, y el agua en el depósito de agua 13 se reemplaza periódicamente; la bomba de agua 34 descarga el agua residual a lo largo de la tubería de salida de agua 12 hacia el depósito de aguas residuales 33, y el dispositivo de suministro de agua 32 entrega luego agua limpia a través de la tubería de entrada de agua 11 hacia el depósito de agua 13 para su uso continuado. Mediante la disposición del depósito de agua 13, se evita el rearrastre de polvo que afectaría el efecto de filtrado de la siguiente etapa.

[0030] Con referencia a la FIG. 2, como realización preferida, en la pared de la cavidad interna del primer espacio de filtrado 10, en la posición adyacente a la entrada de aire 22, se fija un mecanismo de ventilador 30, comprendiendo el mecanismo de ventilador 30 un motor 31 fijado sobre la pared externa del cuerpo de caja, un eje giratorio 29 conectado al extremo de salida de potencia del motor 31 y que se extiende hacia el interior del primer espacio de filtrado 10, y aspas de ventilador 28 dispuestas en el primer espacio de filtrado 10 y conectadas al extremo libre del eje giratorio 29. Cuando se pone en marcha el motor 31, la salida de potencia del motor 31 impulsa las aspas de ventilador 28 a girar a través del eje giratorio 29, aumentando así la velocidad del flujo de aire en el primer espacio de filtrado 10 por medio de las aspas de ventilador 28.

[0031] Con referencia a la FIG. 2, como realización preferida, en el tercer espacio de filtrado 15, sobre la pared de la cavidad interna adyacente a la salida de aire, se fija un mecanismo de fragancia 27, comprendiendo el mecanismo de fragancia 27 un ventilador 24 fijado a la pared de la cavidad interna del tercer espacio de filtrado 15 y una caja de fragancia 25 que se comunica con una salida de aire del ventilador, y en la caja de fragancia 25, en las posiciones correspondientes a la salida de aire del ventilador, se definen múltiples orificios de ventilación 26. Cuando se pone en marcha el ventilador 24, el aire del ventilador 24 sopla hacia la caja de fragancia 25, y la fragancia en la caja de fragancia 25 se emite a través de los orificios de ventilación 26 hacia el tercer espacio de filtrado 15 y luego, bajo la acción del ventilador de tiro 21, se descarga fuera del cuerpo de caja, de modo que el producto puede emitir aire fragante según las necesidades del entorno de uso.

[0032] Las realizaciones descritas anteriormente solo expresan varias implementaciones del presente modelo de utilidad, y sus descripciones son relativamente específicas y detalladas, pero no deben interpretarse como una limitación del alcance de la patente del presente modelo de utilidad. Debe señalarse que, para una persona con conocimientos ordinarios en la técnica, pueden realizarse además diversas modificaciones y mejoras sin apartarse del concepto del presente modelo de utilidad, y dichas modificaciones y mejoras entran todas dentro del alcance de protección del presente modelo de utilidad. Por lo tanto, el alcance de protección de la patente del presente modelo de utilidad estará sujeto a las reivindicaciones adjuntas.

Dibujos

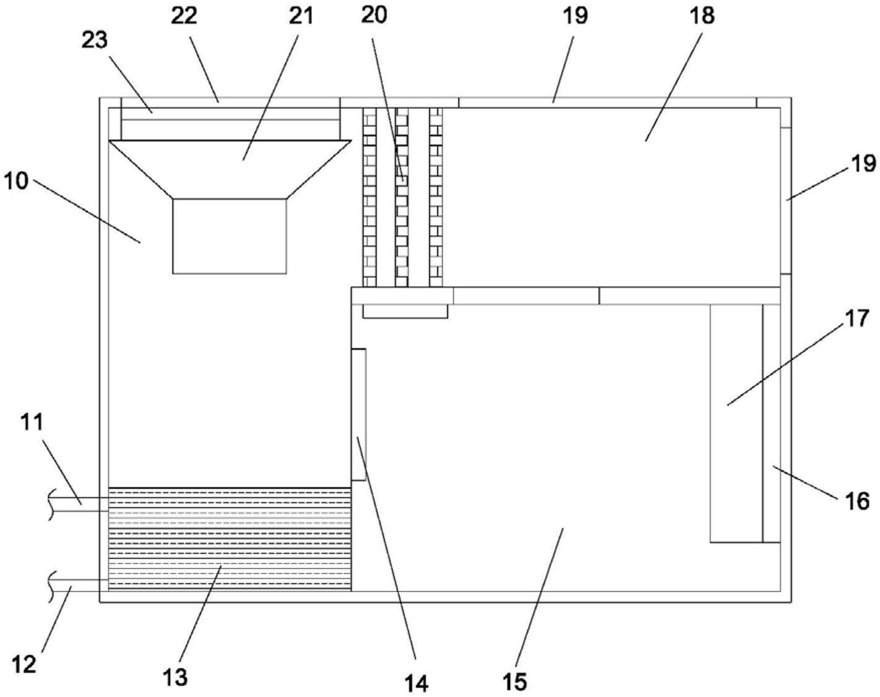

FIG. 1 — Vista esquemática de la estructura de la unidad mejorada de tratamiento de aire para humo y polvo

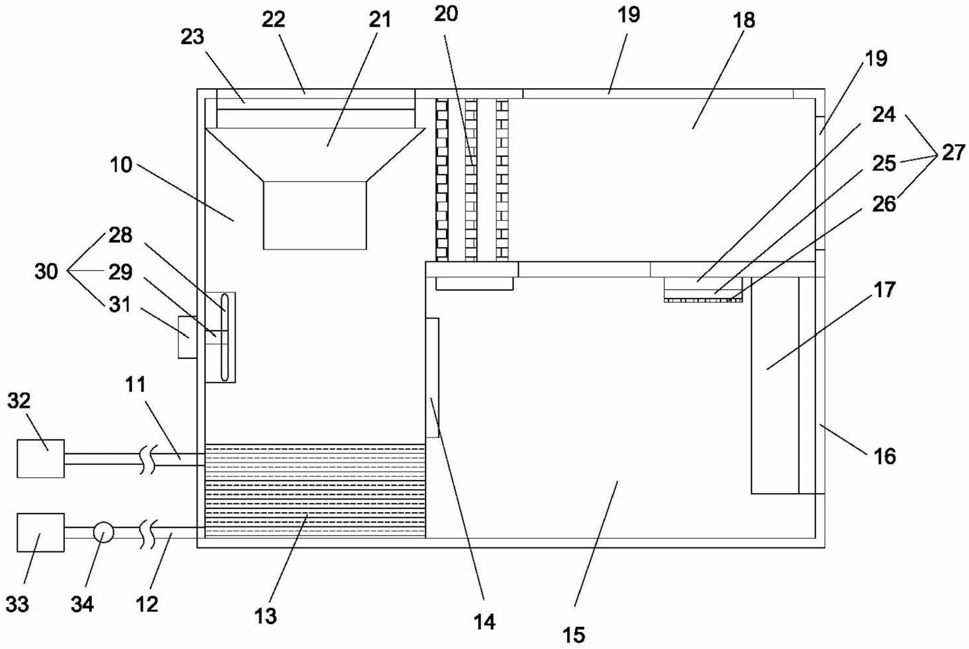

FIG. 2 — Vista esquemática de la estructura de otra realización, que muestra el mecanismo de fragancia, el mecanismo de ventilador, el depósito de aguas residuales y el dispositivo de suministro de agua
