Структура смотрового окна (полезная модель CN 210564146 U)

Аннотация

Настоящая полезная модель представляет собой конструкцию смотрового окна. Смотровое окно включает фиксирующую конструкцию, стеклянный элемент A и стеклянный элемент B. Фиксирующая конструкция включает вертикальный профиль A, вертикальный профиль B, горизонтальный профиль A и горизонтальный профиль B. Вертикальный профиль A, вертикальный профиль B, горизонтальный профиль A и горизонтальный профиль B каждый состоят из первой U-образной пластины и второй U-образной пластины. Вторая U-образная пластина по центру неподвижно закреплена на первой U-образной пластине. Ширина первой U-образной пластины больше ширины второй U-образной пластины, за счет чего по бокам второй U-образной пластины образованы ступенчатые участки. На одной из поверхностей стеклянного элемента A и стеклянного элемента B выполнено углубление. Ступенчатые участки с одной стороны вертикального профиля A, вертикального профиля B, горизонтального профиля A и горизонтального профиля B образуют полость для размещения стекла. Стороны стеклянного элемента A и стеклянного элемента B с углублениями соответственно размещены в указанных полостях. Благодаря использованию фиксирующей конструкции и соответствующей доработке структуры стеклянных элементов повышается герметичность смотрового окна.

Патентная информация

Формула полезной модели

1. Конструкция смотрового окна, включающая металлическую пластину A (13) и металлическую пластину B (10), отличающаяся тем, что:

   • в металлической пластине A (13) и металлической пластине B (10) в месте заранее предусмотренного отверстия (15) соответственно выполнено монтажное отверстие;
   • в зоне монтажного отверстия соответствующим образом установлено смотровое окно;
   • смотровое окно включает фиксирующую конструкцию (12), стеклянный элемент A (16) и стеклянный элемент B (11);
   • фиксирующая конструкция (12) включает вертикальный профиль A (19), вертикальный профиль B (14), горизонтальный профиль A (17) и горизонтальный профиль B (18);
   • вертикальный профиль A (19) и вертикальный профиль B (14) расположены параллельно друг другу, а горизонтальный профиль A (17) и горизонтальный профиль B (18) расположены параллельно друг другу;
   • горизонтальный профиль A (17) и горизонтальный профиль B (18) расположены соответственно между вертикальным профилем A (19) и вертикальным профилем B (14) и соединены соответственно с обоими концами вертикального профиля A (19) и вертикального профиля B (14);
   • вертикальный профиль A (19), вертикальный профиль B (14), горизонтальный профиль A (17) и горизонтальный профиль B (18) каждый состоят из первой U-образной пластины (25) и второй U-образной пластины (24);
   • вторая U-образная пластина (24) по центру неподвижно закреплена на первой U-образной пластине (25);
   • ширина первой U-образной пластины (25) больше ширины второй U-образной пластины (24), за счет чего по бокам второй U-образной пластины (24) образованы ступенчатые участки (21);
   • на одной из поверхностей стеклянного элемента A (16) и стеклянного элемента B (11) в зоне, прилегающей к краю, выполнено углубление (20);
   • ступенчатые участки (21) с одной стороны вертикального профиля A (19), вертикального профиля B (14), горизонтального профиля A (17) и горизонтального профиля B (18) образуют полость для размещения стекла;
   • стороны стеклянного элемента A (16) и стеклянного элемента B (11) с углублениями (20) соответственно размещены в полостях для размещения стекла; и
   • в каждой полости для размещения стекла расположен клеевой слой для соответственно клеевого крепления стеклянного элемента A (16) и стеклянного элемента B (11).

2. Конструкция смотрового окна по п. 1 формулы, отличающаяся тем, что форма каждого углубления (20) соответственно совпадает с формой стеклянного элемента A (16) и формой стеклянного элемента B (11).

3. Конструкция смотрового окна по п. 2 формулы, отличающаяся тем, что глубина каждого углубления (20) составляет 0,1–0,2 см.

4. Конструкция смотрового окна по п. 3 формулы, отличающаяся тем, что на стороне каждой второй U-образной пластины (24), удаленной от соответствующей первой U-образной пластины (25), в направлении к ступенчатому участку (21) образована выступающая поверхность (23), при этом каждая выступающая поверхность (23) плотно прилегает к углублению (20) в соответствующем месте.

5. Конструкция смотрового окна по любому из пп. 1–4 формулы, отличающаяся тем, что внутри каждой второй U-образной пластины (24) расположено продольное ребро жесткости (26).

6. Конструкция смотрового окна по любому из пп. 1–4 формулы, отличающаяся тем, что каждый угол стеклянного элемента A (16) снабжен фаской (27), и каждый угол стеклянного элемента B (11) снабжен фаской (27).

Описание

Область техники

[0001] Настоящая полезная модель относится к области технологий обработки смотровых окон, в частности к усовершенствованной конструкции смотрового окна.

Уровень техники

[0002] Смотровое окно — это окно, предназначенное для наблюдения за состоянием испытуемого образца в рабочем пространстве. В известном уровне техники конструкция смотрового окна обычно выполняется таким образом, что металлическая пластина крепится к боковой кромке стекла, после чего фиксируется клеем. При такой конструкции герметичность является недостаточно высокой, поэтому она не подходит для сред с высокими требованиями к чистоте. В связи с этим конструкция смотрового окна остро нуждается в усовершенствовании.

Раскрытие сущности полезной модели

[0003] С учетом вышеизложенного целью настоящей полезной модели является создание конструкции смотрового окна, в которой герметичность смотрового окна повышается за счет использования фиксирующей конструкции и соответствующей доработки структуры стеклянных элементов.

[0004] Настоящая полезная модель представляет собой конструкцию смотрового окна, включающую металлическую пластину A и металлическую пластину B. В металлической пластине A и металлической пластине B в месте заранее предусмотренного отверстия соответственно выполнено монтажное отверстие, а в зоне монтажного отверстия соответствующим образом установлено смотровое окно. Смотровое окно включает фиксирующую конструкцию, стеклянный элемент A и стеклянный элемент B. Фиксирующая конструкция включает вертикальный профиль A, вертикальный профиль B, горизонтальный профиль A и горизонтальный профиль B. Вертикальный профиль A и вертикальный профиль B расположены параллельно друг другу, а горизонтальный профиль A и горизонтальный профиль B расположены параллельно друг другу. Горизонтальный профиль A и горизонтальный профиль B расположены соответственно между вертикальным профилем A и вертикальным профилем B и соединены соответственно с обоими концами вертикального профиля A и вертикального профиля B. Вертикальный профиль A, вертикальный профиль B, горизонтальный профиль A и горизонтальный профиль B каждый состоят из первой U-образной пластины и второй U-образной пластины. Вторая U-образная пластина по центру неподвижно закреплена на первой U-образной пластине. Ширина первой U-образной пластины больше ширины второй U-образной пластины, за счет чего по бокам второй U-образной пластины образованы ступенчатые участки. На одной из поверхностей стеклянного элемента A и стеклянного элемента B в зоне, прилегающей к краю, выполнено углубление. Ступенчатые участки с одной стороны вертикального профиля A, вертикального профиля B, горизонтального профиля A и горизонтального профиля B образуют полость для размещения стекла. Стороны стеклянного элемента A и стеклянного элемента B с углублениями соответственно размещены в полостях для размещения стекла. В каждой полости для размещения стекла расположен клеевой слой для соответственно клеевого крепления стеклянного элемента A и стеклянного элемента B.

[0005] В качестве предпочтительного решения форма каждого углубления соответственно совпадает с формой стеклянного элемента A и формой стеклянного элемента B.

[0006] В качестве предпочтительного решения глубина каждого углубления составляет 0,1–0,2 см.

[0007] В качестве предпочтительного решения на стороне каждой второй U-образной пластины, удаленной от соответствующей первой U-образной пластины, в направлении к ступенчатому участку образована выступающая поверхность, при этом каждая выступающая поверхность плотно прилегает к углублению в соответствующем месте.

[0008] В качестве предпочтительного решения внутри каждой второй U-образной пластины расположено продольное ребро жесткости.

[0009] В качестве предпочтительного решения каждый угол стеклянного элемента A снабжен фаской, и каждый угол стеклянного элемента B снабжен фаской.

[0010] Настоящая полезная модель имеет следующие полезные эффекты: на одной из поверхностей стеклянного элемента A и стеклянного элемента B в зоне, прилегающей к краю, выполнено углубление; ступенчатые участки с одной стороны вертикального профиля A, вертикального профиля B, горизонтального профиля A и горизонтального профиля B образуют полость для размещения стекла; стороны стеклянного элемента A и стеклянного элемента B с углублениями соответственно размещены в полостях для размещения стекла. Стеклянный элемент A и стеклянный элемент B крепятся в полостях для размещения стекла клеем из клеевого слоя, за счет чего обеспечивается фиксация и герметизация. Боковые кромки стеклянного элемента A и стеклянного элемента B опираются на ступенчатые участки. После этого металлическая пластина A и металлическая пластина B устанавливаются на внешнюю поверхность фиксирующей конструкции, перекрывая зазоры между стеклянным элементом A, стеклянным элементом B и фиксирующей конструкцией, что дополнительно повышает герметичность, а сборка выполняется удобно и быстро.

Краткое описание чертежей

[0011] ФИГ. 1 — общий вид (частично прозрачный) настоящей полезной модели.

[0012] ФИГ. 2 — увеличенный вид участка A на ФИГ. 1.

[0013] ФИГ. 3 — вид конструкции в разобранном виде.

[0014] ФИГ. 4 — увеличенный вид участка B на ФИГ. 3.

[0015] Позиционные обозначения: металлическая пластина B (10), стеклянный элемент B (11), фиксирующая конструкция (12), металлическая пластина A (13), вертикальный профиль B (14), место заранее предусмотренного отверстия (15), стеклянный элемент A (16), горизонтальный профиль A (17), горизонтальный профиль B (18), вертикальный профиль A (19), углубление (20), ступенчатый участок (21), выступающая поверхность (23), первая U-образная пластина (25), вторая U-образная пластина (24), ребро жесткости (26), фаска (27).

Подробное описание вариантов реализации

[0016] Для дальнейшего понимания особенностей, технических средств, а также конкретных целей и достигаемых функций настоящей полезной модели ниже она подробнее описывается с приложенными чертежами и конкретными вариантами реализации.

[0017] Со ссылкой на ФИГ. 1–4 конструкция смотрового окна включает металлическую пластину A (13) и металлическую пластину B (10). В металлической пластине A (13) и металлической пластине B (10) в месте заранее предусмотренного отверстия (15) соответственно выполнено монтажное отверстие. В зоне монтажного отверстия соответствующим образом установлено смотровое окно. Смотровое окно включает фиксирующую конструкцию (12), стеклянный элемент A (16) и стеклянный элемент B (11). Металлическая пластина A (13) и металлическая пластина B (10) соответственно неподвижно закреплены на фиксирующей конструкции (12). Фиксирующая конструкция (12) включает вертикальный профиль A (19), вертикальный профиль B (14), горизонтальный профиль A (17) и горизонтальный профиль B (18). Вертикальный профиль A (19) и вертикальный профиль B (14) расположены параллельно друг другу, а горизонтальный профиль A (17) и горизонтальный профиль B (18) расположены параллельно друг другу. Горизонтальный профиль A (17) и горизонтальный профиль B (18) расположены соответственно между вертикальным профилем A (19) и вертикальным профилем B (14) и соединены соответственно с обоими концами вертикального профиля A (19) и вертикального профиля B (14). Вертикальный профиль A (19), вертикальный профиль B (14), горизонтальный профиль A (17) и горизонтальный профиль B (18) каждый состоят из первой U-образной пластины (25) и второй U-образной пластины (24). Вторая U-образная пластина (24) по центру неподвижно закреплена на первой U-образной пластине (25) методом сварки. Ширина первой U-образной пластины (25) больше ширины второй U-образной пластины (24), за счет чего по бокам второй U-образной пластины (24) образованы ступенчатые участки (21). На одной из поверхностей стеклянного элемента A (16) и стеклянного элемента B (11) в зоне, прилегающей к краю, выполнено углубление (20). Ступенчатые участки (21) с одной стороны вертикального профиля A (19), вертикального профиля B (14), горизонтального профиля A (17) и горизонтального профиля B (18) образуют полость для размещения стекла. Стороны стеклянного элемента A (16) и стеклянного элемента B (11) с углублениями (20) соответственно размещены в полостях для размещения стекла. В каждой полости для размещения стекла расположен клеевой слой для соответственно клеевого крепления стеклянного элемента A (16) и стеклянного элемента B (11). Глубина каждого углубления (20) составляет 0,1–0,2 см; в настоящем варианте реализации глубина каждого углубления (20) составляет 0,2 см.

[0018] Форма каждого углубления (20) соответственно совпадает с формой стеклянного элемента A (16) и формой стеклянного элемента B (11). Каждый угол стеклянного элемента A (16) снабжен фаской (27), и каждый угол стеклянного элемента B (11) снабжен фаской (27).

[0019] На стороне каждой второй U-образной пластины (24), удаленной от соответствующей первой U-образной пластины (25), в направлении к ступенчатому участку (21) образована выступающая поверхность (23), при этом каждая выступающая поверхность (23) плотно прилегает к углублению (20) в соответствующем месте. Благодаря наличию выступающих поверхностей (23) стеклянный элемент A (16) и стеклянный элемент B (11) соответственно приподняты на определенное расстояние, что позволяет клею лучше заполнять полости для размещения стекла и повышает эффект клеевой герметизации.

[0020] Внутри каждой второй U-образной пластины (24) расположено продольное ребро жесткости (26), за счет чего повышается прочность вертикального профиля A (19), вертикального профиля B (14), горизонтального профиля A (17) и горизонтального профиля B (18).

[0021] В настоящем варианте реализации на одной из поверхностей стеклянного элемента A и стеклянного элемента B в зоне, прилегающей к краю, выполнено углубление; ступенчатые участки с одной стороны вертикального профиля A, вертикального профиля B, горизонтального профиля A и горизонтального профиля B образуют полость для размещения стекла; стороны стеклянного элемента A и стеклянного элемента B с углублениями соответственно размещены в полостях для размещения стекла. Стеклянный элемент A и стеклянный элемент B крепятся в полостях для размещения стекла клеем из клеевого слоя, за счет чего обеспечивается фиксация и герметизация. Боковые кромки стеклянного элемента A и стеклянного элемента B опираются на ступенчатые участки. После этого металлическая пластина A и металлическая пластина B устанавливаются на внешнюю поверхность фиксирующей конструкции, перекрывая зазоры между стеклянным элементом A, стеклянным элементом B и фиксирующей конструкцией, что дополнительно повышает герметичность, а сборка выполняется удобно и быстро.

[0022] Вышеописанные варианты реализации раскрывают только один вариант выполнения настоящей полезной модели, их описание является достаточно конкретным и подробным. Однако это не должно рассматриваться как ограничение объема патентных прав настоящей полезной модели. Следует отметить, что специалист в данной области может вносить ряд изменений и доработок без отступления от концепции настоящей полезной модели, все такие изменения и доработки входят в объем правовой защиты настоящей полезной модели. Таким образом, объем правовой защиты патента на настоящую полезную модель определяется приложенной формулой.

Чертежи

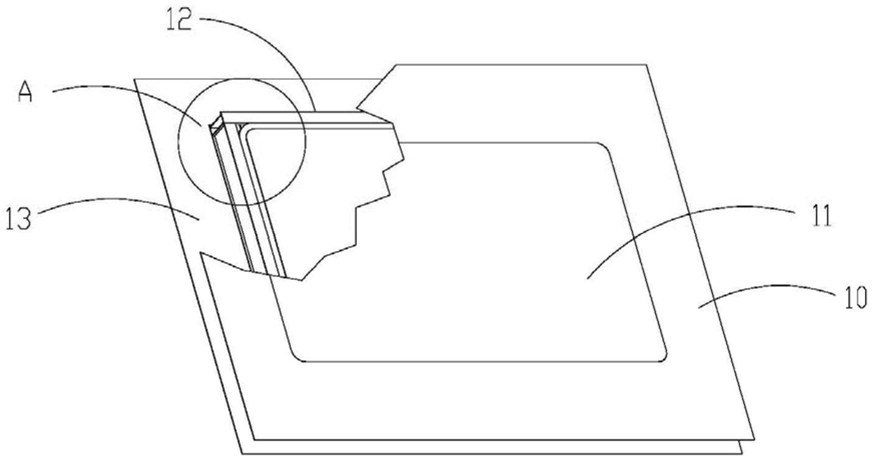

ФИГ. 1 — Общий вид (частично прозрачный) настоящей полезной модели

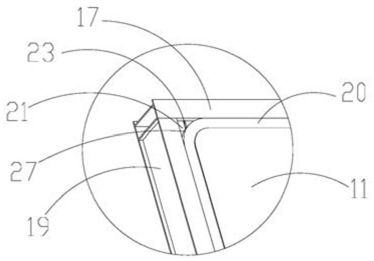

ФИГ. 2 — Увеличенный вид участка A на ФИГ. 1

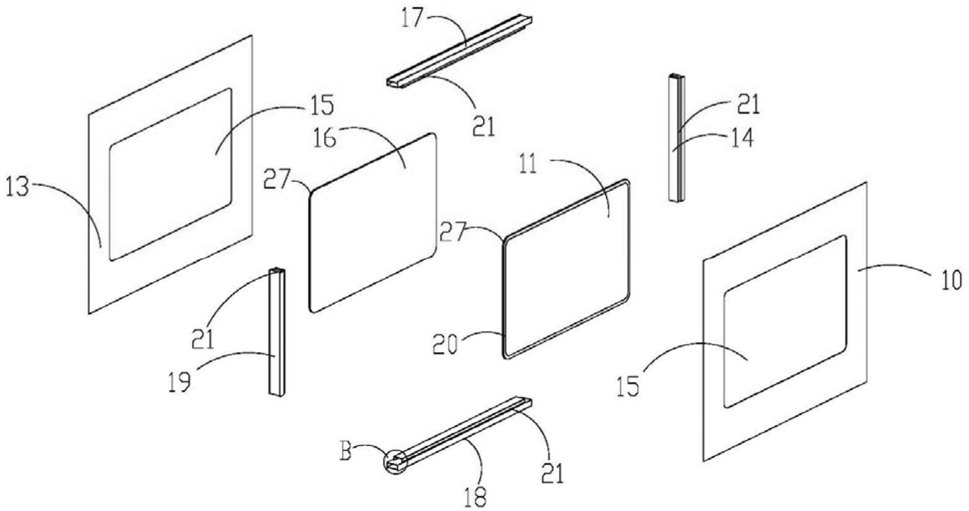

ФИГ. 3 — Вид конструкции в разобранном виде

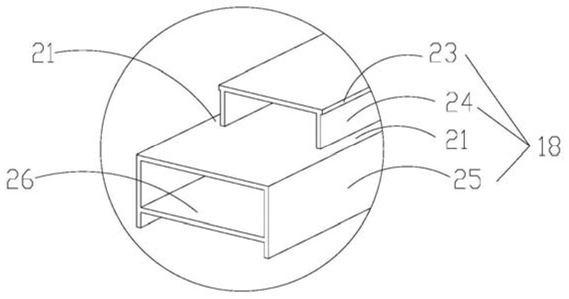

ФИГ. 4 — Увеличенный вид участка B на ФИГ. 3
