Hệ thống thông gió không khí trong lành cho quán Internet (Giải pháp hữu ích CN 208382459 U)

Tóm tắt

Giải pháp hữu ích này cung cấp một hệ thống thông gió không khí tươi dùng cho quán internet, bao gồm vỏ máy và nắp trên được bản lề vào một bên của vỏ máy. Vỏ máy được chia thành buồng vào không khí và buồng ra không khí nhờ tấm ngăn được liên kết cố định bên trong vỏ máy. Cổng hút không khí tươi thông với buồng vào không khí và cổng hút không khí thải thông với buồng ra không khí được tạo thành cạnh nhau xuyên qua một bên của vỏ máy. Quạt được liên kết cố định bên trong cổng hút không khí tươi. Cụm xúc tác quang học được liên kết cố định trong buồng vào không khí, cụm xúc tác quang học bao gồm lõi trục và các tấm lưới điôxít titan được cố định cạnh nhau trên lõi trục. Ống đèn tia cực tím được liên kết cố định vào đáy nắp trên phía trên cụm xúc tác quang học. Khay được liên kết cố định trong buồng vào không khí tại một bên của cụm xúc tác quang học, và khay chứa tinh chất tạo hương thơm tươi mát. Cổng cấp không khí tươi thông với buồng vào không khí được tạo thành xuyên qua một bên của vỏ máy, và cổng thải không khí thải thông với buồng ra không khí được tạo thành xuyên qua một bên của vỏ máy, với quạt thải được liên kết cố định bên trong cổng thải không khí thải. Hệ thống có thể thực hiện trao đổi không khí trong quán internet, loại bỏ hiệu quả sự sinh sôi của vi khuẩn, mầm bệnh và các tác nhân tương tự trong quán internet, đồng thời khử mùi hôi trong quán internet.

Thông tin bằng giải pháp hữu ích

Yêu cầu bảo hộ

1. Hệ thống thông gió không khí tươi dùng cho quán internet, bao gồm vỏ máy (1) và nắp trên (2) được bản lề vào một bên của vỏ máy (1), đặc trưng ở chỗ vỏ máy (1) được chia thành buồng vào không khí và buồng ra không khí nhờ tấm ngăn (3) được liên kết cố định bên trong vỏ máy (1);

   • cổng hút không khí tươi (100) thông với buồng vào không khí và cổng hút không khí thải (101) thông với buồng ra không khí được tạo thành cạnh nhau xuyên qua một bên của vỏ máy (1), và quạt (4) được liên kết cố định bên trong cổng hút không khí tươi (100);
   • cụm xúc tác quang học (5) được liên kết cố định trong buồng vào không khí, cụm xúc tác quang học (5) bao gồm lõi trục (50) và các tấm lưới điôxít titan (51) được cố định cạnh nhau trên lõi trục (50);
   • ống đèn tia cực tím (6) được liên kết cố định vào đáy nắp trên (2) phía trên cụm xúc tác quang học (5);
   • khay (7) được liên kết cố định trong buồng vào không khí tại một bên của cụm xúc tác quang học (5), và khay (7) chứa tinh chất tạo hương thơm tươi mát;
   • cổng cấp không khí tươi (102) thông với buồng vào không khí được tạo thành xuyên qua một bên của vỏ máy (1), cổng thải không khí thải (103) thông với buồng ra không khí được tạo thành xuyên qua một bên của vỏ máy (1), và quạt thải (8) được liên kết cố định bên trong cổng thải không khí thải (103).

2. Hệ thống thông gió không khí tươi dùng cho quán internet theo yêu cầu bảo hộ 1, đặc trưng ở chỗ bộ lọc A (9) được liên kết cố định trong buồng vào không khí tại một bên của quạt (4).

3. Hệ thống thông gió không khí tươi dùng cho quán internet theo yêu cầu bảo hộ 1, đặc trưng ở chỗ đĩa (11) tương thích với cổng cấp không khí tươi (102) được kết nối quay được với cổng cấp không khí tươi (102), nhiều ống dẫn khí xiên (110) được sắp xếp cạnh nhau được tạo thành xuyên qua đĩa (11), động cơ (10) được lắp đặt trong buồng vào không khí, các thanh đỡ (12) liên kết cố định với một thành bên của buồng vào không khí được liên kết cố định vào cả hai cạnh đối diện của động cơ (10), và trục ra của động cơ (10) được liên kết cố định với đĩa (11).

4. Hệ thống thông gió không khí tươi dùng cho quán internet theo yêu cầu bảo hộ 1, đặc trưng ở chỗ tấm lưới bảo vệ (13) được liên kết cố định với cổng thải không khí thải (103).

5. Hệ thống thông gió không khí tươi dùng cho quán internet theo yêu cầu bảo hộ 1, đặc trưng ở chỗ bộ lọc B (14) được liên kết cố định trong buồng ra không khí bên trong cổng hút không khí thải (101).

6. Hệ thống thông gió không khí tươi dùng cho quán internet theo yêu cầu bảo hộ 1, đặc trưng ở chỗ chốt cắm (15) được liên kết cố định vào một bên đáy của nắp trên (2), và khe cắm (104) tương thích với chốt cắm (15) được bố trí tại một bên đỉnh của vỏ máy (1).

Mô tả

Lĩnh vực kỹ thuật

[0001] Giải pháp hữu ích này liên quan đến lĩnh vực kỹ thuật của thiết bị lọc không khí, cụ thể là công bố một hệ thống thông gió không khí tươi dùng cho quán internet.

Bối cảnh kỹ thuật

[0002] Quán internet là không gian tương đối kín gió, khả năng lưu thông không khí kém; do có đông người trong quán nên dễ dàng phát triển số lượng lớn vi khuẩn và mầm bệnh, bên cạnh đó có nhiều người hút thuốc khiến chất lượng không khí trong quán internet tương đối kém, nồng nặc mùi khói thuốc. Tiếp xúc lâu dài với môi trường này sẽ ảnh hưởng nghiêm trọng đến sức khỏe thể chất, gây ra các bệnh đường hô hấp khác nhau. Để cải thiện chất lượng không khí trong quán internet, người ta thường lắp đặt hệ thống không khí tươi để trao đổi không khí. Hiện nay, các hệ thống không khí tươi lắp đặt tại quán internet về cơ bản chỉ có chức năng trao đổi không khí, không thể loại bỏ các chất có hại như vi khuẩn, mầm bệnh bên trong quán, cũng không thể khử mùi khói thuốc nồng nặc, do đó việc cải thiện là rất cần thiết.

TÓM TẮT GIẢI PHÁP HỮU ÍCH

[0003] Trước thực trạng này, nhằm giải quyết các vấn đề của kỹ thuật hiện có, cần cung cấp một hệ thống thông gió không khí tươi cho quán internet có cấu trúc độc đáo, có thể ngăn chặn sự phát triển của vi khuẩn, mầm bệnh và các tác nhân tương tự trong quán, đồng thời khử mùi hôi bên trong không gian quán.

[0004] Để giải quyết các vấn đề của kỹ thuật hiện có, giải pháp hữu ích này công bố một hệ thống thông gió không khí tươi cho quán internet, bao gồm vỏ và nắp trên được nối bản lề vào một cạnh của vỏ; vỏ được chia thành buồng hút khí vào và buồng xả khí ra bởi tấm ngăn được liên kết cố định bên trong vỏ; trên một cạnh của vỏ được tạo thành song song cổng hút khí vào thông với buồng hút khí vào và cổng xả khí ra thông với buồng xả khí ra; bên trong cổng hút khí vào được liên kết cố định một quạt hút; trong buồng hút khí vào được liên kết cố định một cụm xúc tác quang, cụm xúc tác quang bao gồm trục dọc và các tấm lưới đioxit titan được cố định song song trên trục dọc; tại đáy nắp trên, phía trên cụm xúc tác quang được liên kết cố định một bóng đèn ống tia cực tím; trong buồng hút khí vào, tại một phía của cụm xúc tác quang được liên kết cố định một khay đựng, bên trong khay chứa tinh chất thơm mát; trên một cạnh của vỏ được tạo thành cổng cấp khí thông với buồng hút khí vào; trên một cạnh của vỏ được tạo thành cổng lấy khí ra thông với buồng xả khí ra; và bên trong cổng lấy khí ra được liên kết cố định một quạt xả.

[0005] Theo phương án ưu tiên, trong buồng hút khí vào, tại một phía của quạt hút được liên kết cố định một bộ lọc A.

[0006] Theo phương án ưu tiên, tại cổng cấp khí được nối quay được một đĩa phù hợp với cổng cấp khí, trên đĩa được tạo thành nhiều ống dẫn khí xiên được sắp xếp song song; trong buồng hút khí vào được bố trí một động cơ điện, hai phía đối diện của động cơ điện đều được liên kết cố định với các thanh đỡ gắn vào một thành bên của buồng hút khí vào, và trục ra của động cơ điện được liên kết cố định với đĩa.

[0007] Theo phương án ưu tiên, tại cổng lấy khí ra được liên kết cố định một tấm lưới bảo vệ.

[0008] Theo phương án ưu tiên, trong buồng xả khí ra, ở phía trong của cổng xả khí được liên kết cố định một bộ lọc B.

[0009] Theo phương án ưu tiên, một phía đáy của nắp trên được liên kết cố định một chốt cắm, và một phía đỉnh của vỏ được bố trí rãnh cắm phù hợp với chốt cắm.

[0010] Giải pháp hữu ích này có các hiệu quả có lợi sau: giải pháp hữu ích công bố hệ thống thông gió không khí tươi cho quán internet có cấu trúc độc đáo; không khí ngoài trời được quạt hút hút vào buồng hút khí vào, bóng đèn ống tia cực tím được bật, dưới tác dụng chiếu xạ của tia cực tím, các tấm lưới đioxit titan phân hủy tạo ra các chất có khả năng phân hủy mạnh, các chất này cùng với luồng không khí được thổi qua cổng cấp khí vào không gian quán internet, có thể ngăn chặn hiệu quả sự phát triển của vi khuẩn và mầm bệnh trong quán. Khi luồng không khí đi qua bên cạnh khay đựng, nó mang theo phân tử tinh chất thơm mát hòa vào không khí trong quán, khử hiệu quả các mùi hôi trong quán và mang lại cảm giác sảng khoái cho người ở trong quán. Dưới tác dụng hút của quạt xả, không khí trong quán internet được hút qua cổng lấy khí ra vào buồng xả khí ra và được thải ra ngoài qua cổng xả khí. Hệ thống có cấu trúc đơn giản; có thể thực hiện trao đổi không khí cho quán internet, ngăn chặn hiệu quả sự phát triển của vi khuẩn, mầm bệnh và các tác nhân tương tự, đồng thời khử mùi hôi trong quán. Bộ lọc A có thể lọc không khí được hút vào buồng hút khí vào, nâng cao chất lượng không khí cấp vào. Việc khởi động động cơ điện sẽ kéo đĩa quay quanh cổng cấp khí, luồng không khí trong buồng hút khí vào đi qua các ống dẫn khí xiên đang quay tạo thành luồng khí có hướng thay đổi, nâng cao hiệu quả khuếch tán không khí. Tấm lưới bảo vệ che phủ cổng lấy khí ra, ngăn ngừa tình trạng tay người chạm vào cánh quạt xả gây thương tích, nâng cao tính an toàn khi sử dụng. Bộ lọc B có thể lọc không khí trong buồng xả khí ra, giảm thiểu ô nhiễm không khí. Khi đóng nắp trên vào vỏ, chốt cắm sẽ tự động lọt vào rãnh cắm để khóa và cố định nắp trên với vỏ, nâng cao sự tiện lợi.

TÓM TẮT MÔ TẢ CÁC HÌNH VẼ

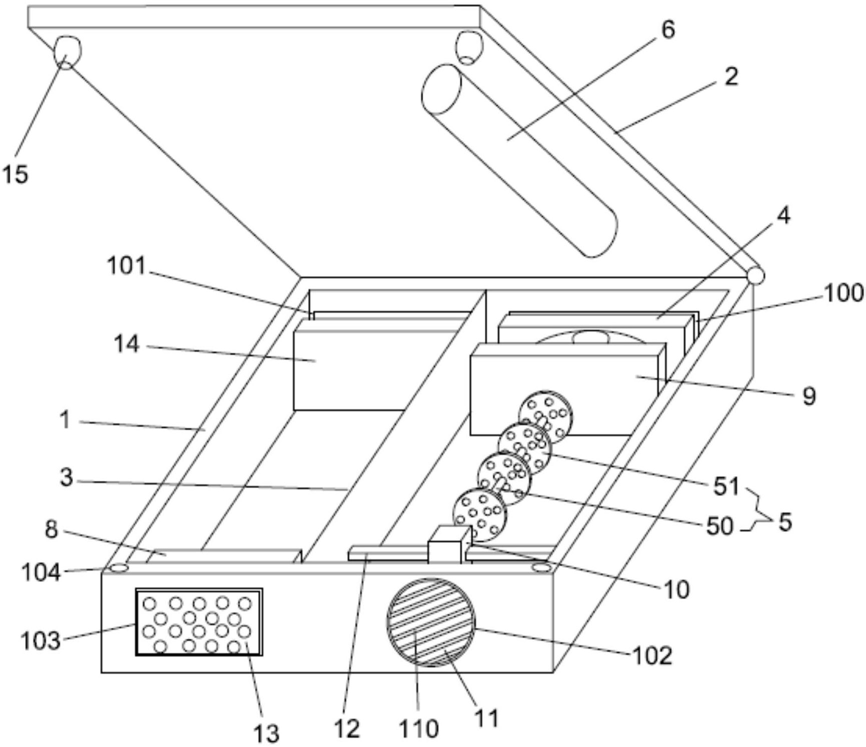

[0011] Hình 1 là sơ đồ cấu trúc bên ngoài của hệ thống không khí tươi theo giải pháp hữu ích này.

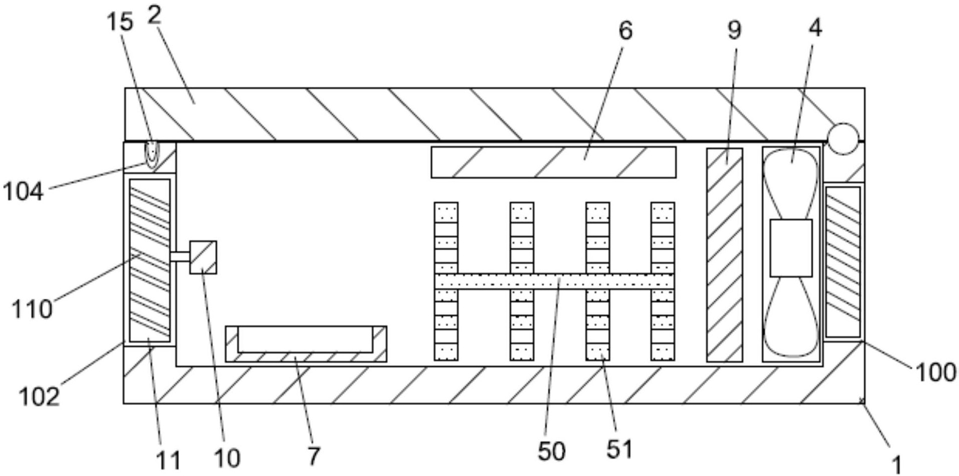

[0012] Hình 2 là sơ đồ cấu trúc mặt cắt của hệ thống không khí tươi theo giải pháp hữu ích này. [0013] Các ký hiệu tham chiếu như sau: vỏ 1; cổng vào không khí 100; cổng thải không khí 101; cửa cấp không khí 102; cổng ra không khí 103; khe cắm 104; nắp trên 2; tấm ngăn 3; quạt 4; cụm xúc tác quang 5; lõi trục 50; tấm lưới titan đioxit 51; ống đèn tia cực tím 6; khay 7; quạt hút 8; bộ lọc A 9; động cơ 10; đĩa 11; ống dẫn khí xiên 110; thanh đỡ 12; tấm lưới bảo vệ 13; bộ lọc B 14; chốt cắm 15.

MÔ TẢ CHI TIẾT CÁC PHƯƠNG ÁN THỰC HIỆN

[0014] Để giúp hiểu rõ hơn về các đặc điểm, biện pháp kỹ thuật cũng như các mục tiêu và chức năng cụ thể mà giải pháp hữu ích này đạt được, dưới đây mô tả chi tiết hơn về giải pháp hữu ích này kết hợp với các hình vẽ kèm theo và mô tả chi tiết các phương án thực hiện.

[0015] Tham chiếu từ Hình 1 đến Hình 2.

[0016] Một phương án thực hiện của giải pháp hữu ích này công bố hệ thống thông gió cấp khí tươi dành cho quán internet, bao gồm vỏ 1 và nắp trên 2 được nối bản lề với một mặt bên của vỏ 1; vỏ 1 được chia thành buồng vào khí và buồng ra khí nhờ tấm ngăn 3 được liên kết cố định bên trong vỏ 1; trên một mặt bên của vỏ 1 được tạo thành song song cổng vào không khí 100 thông với buồng vào khí và cổng thải không khí 101 thông với buồng ra khí; bên trong cổng vào không khí 100 được liên kết cố định quạt 4; trong buồng vào khí được liên kết cố định cụm xúc tác quang 5, cụm xúc tác quang 5 bao gồm lõi trục 50 và các tấm lưới titan đioxit 51 được cố định song song trên lõi trục 50; tại đáy nắp trên 2, phía trên cụm xúc tác quang 5 được liên kết cố định ống đèn tia cực tím 6; trong buồng vào khí, ở một phía của cụm xúc tác quang 5 được liên kết cố định khay 7, trong khay 7 chứa tinh chất tạo hương thơm sảng khoái; trên một mặt bên của vỏ 1 được tạo thành cửa cấp không khí 102 thông với buồng vào khí; trên một mặt bên của vỏ 1 được tạo thành cổng ra không khí 103 thông với buồng ra khí; và bên trong cổng ra không khí 103 được liên kết cố định quạt hút 8.

[0017] Trong quá trình sử dụng cụ thể, không khí bên ngoài được quạt 4 hút vào buồng vào khí, ống đèn tia cực tím 6 được bật, dưới tác dụng chiếu xạ của tia cực tím, các tấm lưới titan đioxit 51 phân hủy tạo ra các chất có hoạt tính phân hủy mạnh, các chất này cùng với luồng không khí được đưa qua cửa cấp không khí 102 vào trong phòng quán internet; không khí trong quán internet trộn lẫn với các chất có hoạt tính phân hủy mạnh, có thể loại bỏ hiệu quả sự sinh sôi của vi khuẩn và mầm bệnh trong quán internet. Khi luồng không khí đi qua bên cạnh khay 7, nó mang các phân tử tinh chất tạo hương thơm sảng khoái hòa vào không khí quán internet, loại bỏ hiệu quả mùi hôi trong quán và mang lại tác dụng tỉnh táo, sảng khoái cho người ở trong quán. Dưới tác dụng hút của quạt hút 8, không khí trong quán internet được hút qua cổng ra không khí 103 vào buồng ra khí và thải ra ngoài qua cổng thải không khí 101. Cấu trúc này đơn giản; có thể thực hiện trao đổi không khí trong quán internet, loại bỏ hiệu quả sự sinh sôi của vi khuẩn, mầm bệnh và các tác nhân tương tự trong quán, đồng thời khử mùi hôi trong quán.

[0018] Theo phương án thực hiện trên, trong buồng vào khí ở một phía của quạt 4 được liên kết cố định bộ lọc A 9. Bộ lọc A 9 có thể lọc không khí được hút vào buồng vào khí, nâng cao chất lượng không khí.

[0019] Theo phương án thực hiện trên, tại cửa cấp không khí 102 được liên kết quay được đĩa 11 tương thích với cửa cấp không khí 102; trên đĩa 11 được tạo thành nhiều ống dẫn khí xiên 110 được bố trí song song với nhau. Trong buồng vào khí được lắp đặt động cơ 10, hai phía đối diện của động cơ 10 đều được liên kết cố định với các thanh đỡ 12 được liên kết cố định vào một thành bên của buồng vào khí, và trục ra của động cơ 10 được liên kết cố định với đĩa 11. Việc khởi động động cơ 10 sẽ kéo đĩa 11 quay quanh cửa cấp không khí 102, luồng không khí trong buồng vào khí đi qua các ống dẫn khí xiên đang quay để tạo thành luồng khí có hướng thay đổi liên tục, nâng cao hiệu quả khuếch tán không khí.

[0020] Theo phương án thực hiện trên, tại cổng ra không khí 103 được liên kết cố định tấm lưới bảo vệ 13. Tấm lưới bảo vệ 13 che phủ cổng ra không khí 103, ngăn ngừa tay người chạm vào cánh quạt của quạt hút 8 gây thương tích, giúp nâng cao tính an toàn.

[0021] Theo phương án thực hiện trên, trong buồng ra khí, phía trong cổng thải không khí 101 được liên kết cố định bộ lọc B 14. Bộ lọc B 14 có thể lọc không khí trong buồng ra khí, giảm thiểu ô nhiễm không khí.

[0022] Theo phương án thực hiện trên, tại một phía của đáy nắp trên 2 được liên kết cố định chốt cắm 15, và tại một phía của đỉnh vỏ 1 được bố trí khe cắm 104 tương thích với chốt cắm 15. Khi nắp trên 2 được đóng vào vỏ 1, chốt cắm 15 tự động cắm vào khe cắm 104 để khóa và cố định nắp trên 2 với vỏ 1 lại với nhau, nâng cao tính tiện lợi.

[0023] Các phương án thực hiện trên chỉ thể hiện một cách triển khai của giải pháp hữu ích này, phần mô tả của chúng tương đối cụ thể và chi tiết, tuy nhiên không nên được hiểu là giới hạn phạm vi bảo hộ bằng độc quyền của giải pháp hữu ích này. Cần lưu ý rằng, đối với người có kỹ năng thông thường trong lĩnh vực, có thể thực hiện nhiều sửa đổi và cải tiến khác nhau mà không rời khỏi ý tưởng của giải pháp hữu ích này, và tất cả các sửa đổi, cải tiến đó đều nằm trong phạm vi bảo hộ của giải pháp hữu ích này. Do đó, phạm vi bảo hộ của bằng độc quyền giải pháp hữu ích này sẽ tuân theo các yêu cầu bảo hộ kèm theo.

HÌNH VẼ

HÌNH 1 — Sơ đồ kết cấu bên ngoài của hệ thống thông gió cấp khí tươi

HÌNH 2 — Sơ đồ kết cấu mặt cắt của hệ thống thông gió cấp khí tươi
