ห้องอาบลมแบบหมุนประสิทธิภาพสูง (อนุสิทธิบัตร CN 210304872 U)

บทคัดย่อ

รูปประโยชน์นี้นำเสนอห้องอาบลมหมุนประสิทธิภาพสูง ซึ่งประกอบด้วยตัวถัง โดยมีแผงประตูติดตั้งอยู่ทั้งปลายด้านหน้าและด้านหลังของตัวถัง มีพัดลมติดตั้งอยู่ที่ปลายด้านบนของตัวถัง มีถังกรองอยู่ที่ด้านล่างของพัดลม ภายในถังกรองมีตาข่ายกรองชั้นที่หนึ่งและตาข่ายกรองชั้นที่สอง มีชุดจ่ายลมชุดที่หนึ่งและชุดจ่ายลมชุดที่สองติดตั้งอยู่ทั้งสองด้านภายในตัวถัง มีตัวส่งสัญญาณอินฟราเรดยึดติดอยู่ที่ด้านหนึ่งของชุดจ่ายลมชุดที่หนึ่ง มีตัวรับสัญญาณอินฟราเรดยึดติดอยู่ที่ด้านหนึ่งของชุดจ่ายลมชุดที่สอง มีมอเตอร์หมุนติดตั้งเพิ่มเติมที่ก้นด้านในของตัวถัง ปลายส่งกำลังของมอเตอร์หมุนเชื่อมต่อกับแผ่นหมุน มีแท่งรองจำนวนหลายแท่งเชื่อมต่อกับแผ่นหมุน ปลายด้านบนของแท่งรองเชื่อมต่อกับราวจับรูปโค้ง ราวจับรูปโค้งมีส่วนราวจับ ซึ่งภายในของส่วนราวจับเป็นโครงสร้างกลวง มีรูระบายอากาศจำนวนหลายรูอยู่ทั้งสองด้านของปลายด้านบนของส่วนราวจับ และปลายด้านล่างของส่วนราวจับเชื่อมต่อกับชุดจ่ายลมชุดที่สาม ห้องอาบลมของรูปประโยชน์นี้มีผลการทำความสะอาดที่ดีและมีประสิทธิภาพในการขจัดฝุ่นสูง

ข้อมูลสิทธิบัตร

ข้อถือสิทธิ์

1. ห้องอาบลมหมุนประสิทธิภาพสูง ซึ่งประกอบด้วย:

   • ตัวถัง (1) ซึ่งมีแผงประตู (11) ติดตั้งอยู่ทั้งที่ปลายด้านหน้าและด้านหลังของตัวถัง (1);
   • พัดลม (2) ติดตั้งอยู่ที่ปลายด้านบนของตัวถัง (1) ซึ่งมีถังกรอง (12) อยู่ที่ด้านล่างของพัดลม (2) และมีตาข่ายกรองชั้นที่หนึ่ง (3) และตาข่ายกรองชั้นที่สอง (4) ติดตั้งเรียงกันจากล่างขึ้นบนภายในถังกรอง (12);
   • ชุดจ่ายลมชุดที่หนึ่ง (5) และชุดจ่ายลมชุดที่สอง (6) ติดตั้งอยู่ทั้งสองด้านภายในตัวถัง (1) ซึ่งมีตัวส่งสัญญาณอินฟราเรด (71) ยึดติดอยู่ที่ด้านหนึ่งของชุดจ่ายลมชุดที่หนึ่ง (5) และมีตัวรับสัญญาณอินฟราเรด (72) ซึ่งอยู่ตรงข้ามกับตัวส่งสัญญาณอินฟราเรด (71) ยึดติดอยู่ที่ด้านหนึ่งของชุดจ่ายลมชุดที่สอง (6);
   • มอเตอร์หมุน (81) ติดตั้งเพิ่มเติมที่ก้นด้านในของตัวถัง (1) ซึ่งปลายส่งกำลังของมอเตอร์หมุน (81) เชื่อมต่อกับแผ่นหมุน (82) มีแท่งรอง (83) จำนวนหลายแท่งเชื่อมต่อกับแผ่นหมุน (82) มีราวจับรูปโค้ง (84) เชื่อมต่อกับปลายด้านบนของแท่งรอง (83) ราวจับรูปโค้ง (84) มีส่วนราวจับ (841) ซึ่งภายในของส่วนราวจับ (841) เป็นโครงสร้างกลวง และมีรูระบายอากาศ (842) จำนวนหลายรูอยู่ทั้งสองด้านของปลายด้านบนของส่วนราวจับ (841); และ
   • ชุดจ่ายลมชุดที่สาม (9) เชื่อมต่อกับปลายด้านล่างของส่วนราวจับ (841)。

2. ห้องอาบลมหมุนประสิทธิภาพสูงตามข้อถือสิทธิ์ที่ 1 มีลักษณะเฉพาะคือ ชุดจ่ายลมชุดที่หนึ่ง (5) ประกอบด้วยโบลเวอร์ชุดที่หนึ่ง (51) ท่อลมชุดที่หนึ่ง (52) เชื่อมต่อกับช่องระบายลมของโบลเวอร์ชุดที่หนึ่ง (51) และหัวฉีดพ่นชุดที่หนึ่ง (53) จำนวนหลายหัวเชื่อมต่อกับท่อลมชุดที่หนึ่ง (52)。

3. ห้องอาบลมหมุนประสิทธิภาพสูงตามข้อถือสิทธิ์ที่ 1 มีลักษณะเฉพาะคือ ชุดจ่ายลมชุดที่สอง (6) ประกอบด้วยโบลเวอร์ชุดที่สอง (61) ท่อลมชุดที่สอง (62) เชื่อมต่อกับช่องระบายลมของโบลเวอร์ชุดที่สอง (61) และหัวฉีดพ่นชุดที่สอง (63) จำนวนหลายหัวเชื่อมต่อกับท่อลมชุดที่สอง (62)。

4. ห้องอาบลมหมุนประสิทธิภาพสูงตามข้อถือสิทธิ์ที่ 1 มีลักษณะเฉพาะคือ ชุดจ่ายลมชุดที่สาม (9) ประกอบด้วยโบลเวอร์ชุดที่สาม (91) ยึดติดอยู่ระหว่างแท่งรองทั้งสองแท่ง (83) และท่อลมชุดที่สาม (92) เชื่อมต่อกับช่องระบายลมของโบลเวอร์ชุดที่สาม (91) ซึ่งปลายด้านบนของท่อลมชุดที่สาม (92) เชื่อมต่อถึงกันกับส่วนราวจับ (841)。

5. ห้องอาบลมหมุนประสิทธิภาพสูงตามข้อถือสิทธิ์ที่ 1 มีลักษณะเฉพาะคือ ตาข่ายกรองชั้นที่หนึ่ง (3) และตาข่ายกรองชั้นที่สอง (4) ทั้งสองชิ้นเป็นตาข่ายกรองเส้นใยสิ่งทอ。

รายละเอียดการประดิษฐ์

สาขาเทคนิค

[0001] รูปประโยชน์นี้เกี่ยวข้องกับสาขาของห้องอาบลม โดยเฉพาะอย่างยิ่งคือห้องอาบลมหมุนประสิทธิภาพสูง

เทคโนโลยีพื้นหลัง

[0002] ห้องอาบลมเป็นอุปกรณ์ฟอกอากาศเฉพาะจุดประเภทหนึ่งที่มีความอเนกประสงค์ค่อนข้างสูง ติดตั้งอยู่ระหว่างห้องสะอาดและพื้นที่ไม่สะอาด เมื่อบุคคลและสินค้าจำเป็นต้องเข้าสู่พื้นที่สะอาด จะต้องผ่านการเป่าอาบลมจากห้องอาบลมก่อน ซึ่งลมสะอาดที่ห้องอาบลมเป่าออกมาสามารถขจัดฝุ่นที่ติดมากับบุคคลและสินค้าได้ ช่วยปิดกั้นหรือลดแหล่งกำเนิดฝุ่นที่จะเข้าสู่พื้นที่สะอาดได้อย่างมีประสิทธิภาพ ห้องอาบลมในเทคโนโลยีที่มีอยู่เดิมโดยทั่วไปมีปัญหาผลการทำความสะอาดไม่ดีและมีประสิทธิภาพในการขจัดฝุ่นต่ำ

บทสรุปของรูปประโยชน์

[0003] เมื่อพิจารณาถึงปัญหาดังกล่าวข้างต้น รูปประโยชน์นี้นำเสนอห้องอาบลมหมุนประสิทธิภาพสูง ซึ่งมีผลการทำความสะอาดที่ดีและมีประสิทธิภาพในการขจัดฝุ่นสูง

[0004] เพื่อให้บรรลุวัตถุประสงค์ดังกล่าว รูปประโยชน์นี้แก้ไขปัญหาดังกล่าวด้วยแนวทางแก้ไขทางเทคนิคดังต่อไปนี้: [0005] ห้องอาบลมแบบหมุนได้ประสิทธิภาพสูง ประกอบด้วยตู้ โดยที่มีแผงประตูติดตั้งอยู่ที่ปลายทั้งด้านหน้าและด้านหลังของตู้ มีพัดลมติดตั้งอยู่ที่ปลายด้านบนของตู้ มีถังกรองจัดวางอยู่ที่ด้านล่างของพัดลม ภายในถังกรองมีตาข่ายกรองชุดที่หนึ่งและตาข่ายกรองชุดที่สองเรียงลำดับจากล่างขึ้นบน มีชุดเป่าลมชุดที่หนึ่งและชุดเป่าลมชุดที่สองจัดวางอยู่ทั้งสองด้านภายในตู้ มีตัวส่งสัญญาณอินฟราเรดยึดติดอยู่ที่ด้านหนึ่งของชุดเป่าลมชุดที่หนึ่ง มีตัวรับสัญญาณอินฟราเรดยึดติดอยู่ที่ด้านหนึ่งของชุดเป่าลมชุดที่สอง นอกจากนี้ยังมีมอเตอร์หมุนจัดวางอยู่ที่ด้านล่างของด้านในตู้ ปลายส่งกำลังของมอเตอร์หมุนเชื่อมต่อกับแผ่นหมุน มีแท่งรองรับหลายแท่งเชื่อมต่อกับแผ่นหมุน ปลายด้านบนของแท่งรองรับเชื่อมต่อกับแท่งจับรูปโค้ง แท่งจับรูปโค้งมีส่วนจับ โดยภายในส่วนจับเป็นโครงสร้างกลวง มีรูระบายอากาศหลายรูจัดวางอยู่ทั้งสองด้านของปลายด้านบนของส่วนจับ และมีชุดเป่าลมชุดที่สามเชื่อมต่อกับปลายด้านล่างของส่วนจับ

[0006] โดยเฉพาะอย่างยิ่ง ชุดเป่าลมชุดที่หนึ่งประกอบด้วยโบลเวอร์ตัวที่หนึ่ง ท่อลมที่หนึ่งซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่หนึ่ง และหัวฉีดชุดที่หนึ่งหลายหัวซึ่งเชื่อมต่อกับท่อลมที่หนึ่ง

[0007] โดยเฉพาะอย่างยิ่ง ชุดเป่าลมชุดที่สองประกอบด้วยโบลเวอร์ตัวที่สอง ท่อลมที่สองซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่สอง และหัวฉีดชุดที่สองหลายหัวซึ่งเชื่อมต่อกับท่อลมที่สอง

[0008] โดยเฉพาะอย่างยิ่ง ชุดเป่าลมชุดที่สามประกอบด้วยโบลเวอร์ตัวที่สามซึ่งยึดติดอยู่ระหว่างแท่งรองรับสองแท่ง และท่อลมที่สามซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่สาม โดยปลายด้านบนของท่อลมที่สามเชื่อมต่อให้ลมไหลผ่านถึงภายในส่วนจับ

[0009] โดยเฉพาะอย่างยิ่ง ตาข่ายกรองชุดที่หนึ่งและตาข่ายกรองชุดที่สองทั้งสองชิ้นเป็นตาข่ายกรองเส้นใยสิ่งทอ

[0010] รุ่นอรรถประโยชน์ปัจจุบันมีผลประโยชน์ดังต่อไปนี้

[0011] ประการแรก ห้องอาบลมที่รุ่นอรรถประโยชน์ปัจจุบันจัดเตรียมไว้ได้เพิ่มอุปกรณ์แบบหมุนได้ ผู้ใช้สามารถยืนบนแผ่นหมุน โดยใช้มือจับส่วนจับของแท่งจับรูปโค้ง และสามารถหมุนได้หลายรอบภายในตู้ผ่านการทำงานของมอเตอร์หมุน ทำให้เกิดการขจัดฝุ่นได้รอบทิศทาง มีประสิทธิภาพการขจัดฝุ่นสูง โดยผู้ใช้ไม่จำเป็นต้องหมุนหลายรอบด้วยตัวเอง และมีระดับความเป็นอัตโนมัติสูง

[0012] ประการที่สอง ภายในของส่วนจับเป็นโครงสร้างกลวง มีรูระบายอากาศหลายรูอยู่ทั้งสองด้านของปลายด้านบนของส่วนจับ และมีชุดเป่าลมชุดที่สามเชื่อมต่อกับปลายด้านล่างของส่วนจับ ชุดเป่าลมชุดที่สามทำให้รูระบายอากาศปล่อยลมออกมาอย่างต่อเนื่อง ทำให้สามารถขจัดฝุ่นบนมือด้วยกระแสลมได้อย่างเพียงพอในช่วงเวลาก่อนที่ผู้ใช้จะจับส่วนจับและหลังจากที่ผู้ใช้ปล่อยส่วนจับ และให้ผลทำความสะอาดที่ดี

คำอธิบายโดยย่อของภาพวาด

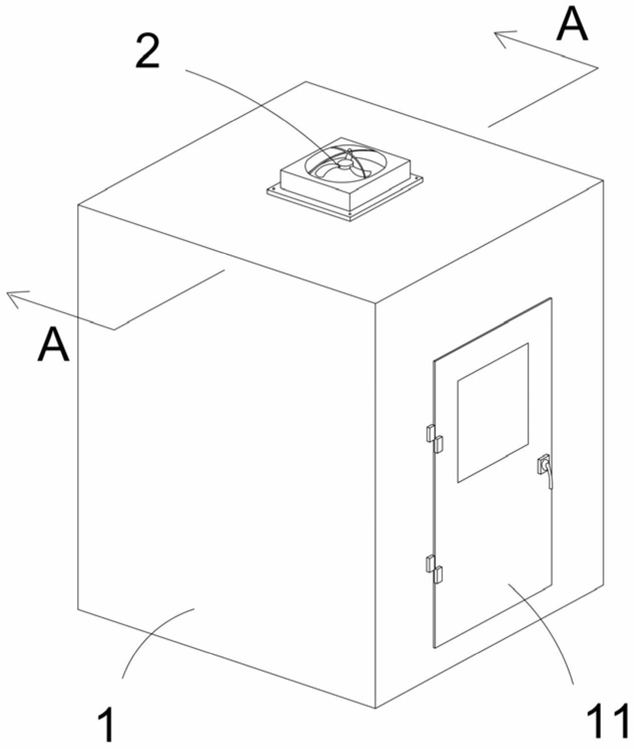

[0013] รูปที่ 1 เป็นภาพแผนผังโครงสร้างของห้องอาบลมแบบหมุนได้ประสิทธิภาพสูงของรุ่นอรรถประโยชน์ปัจจุบัน

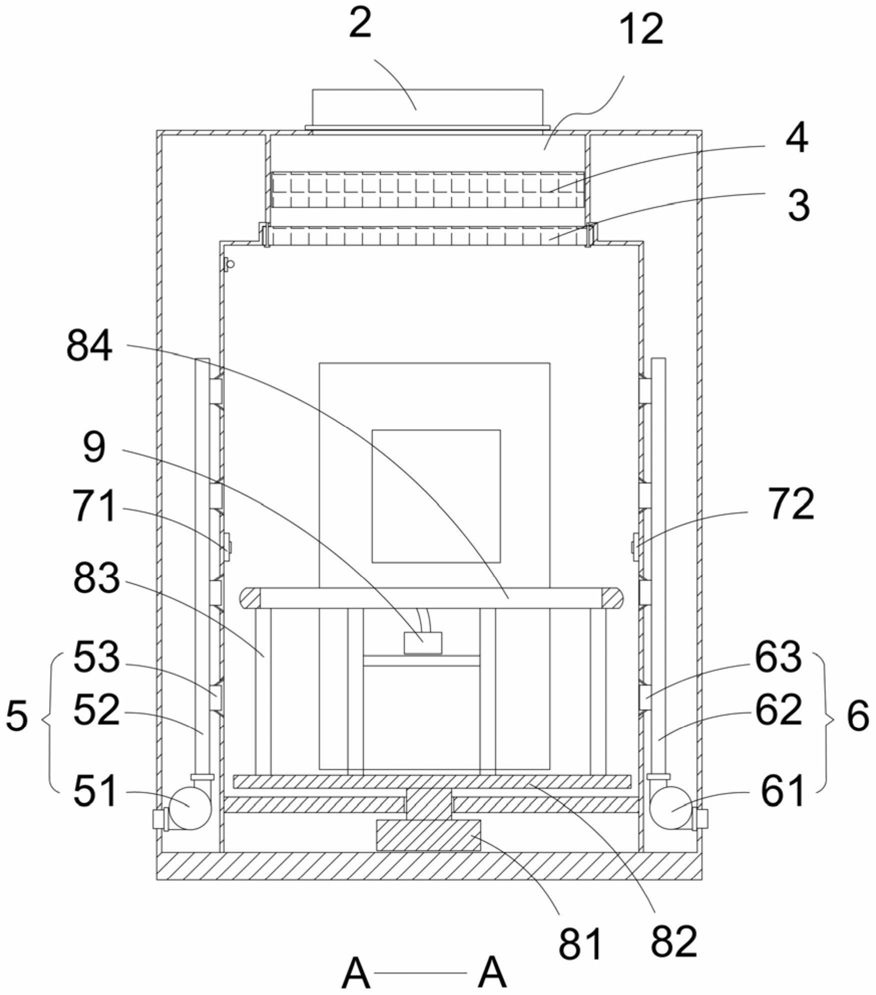

[0014] รูปที่ 2 เป็นภาพตัดขวางตามระนาบ A-A ในรูปที่ 1

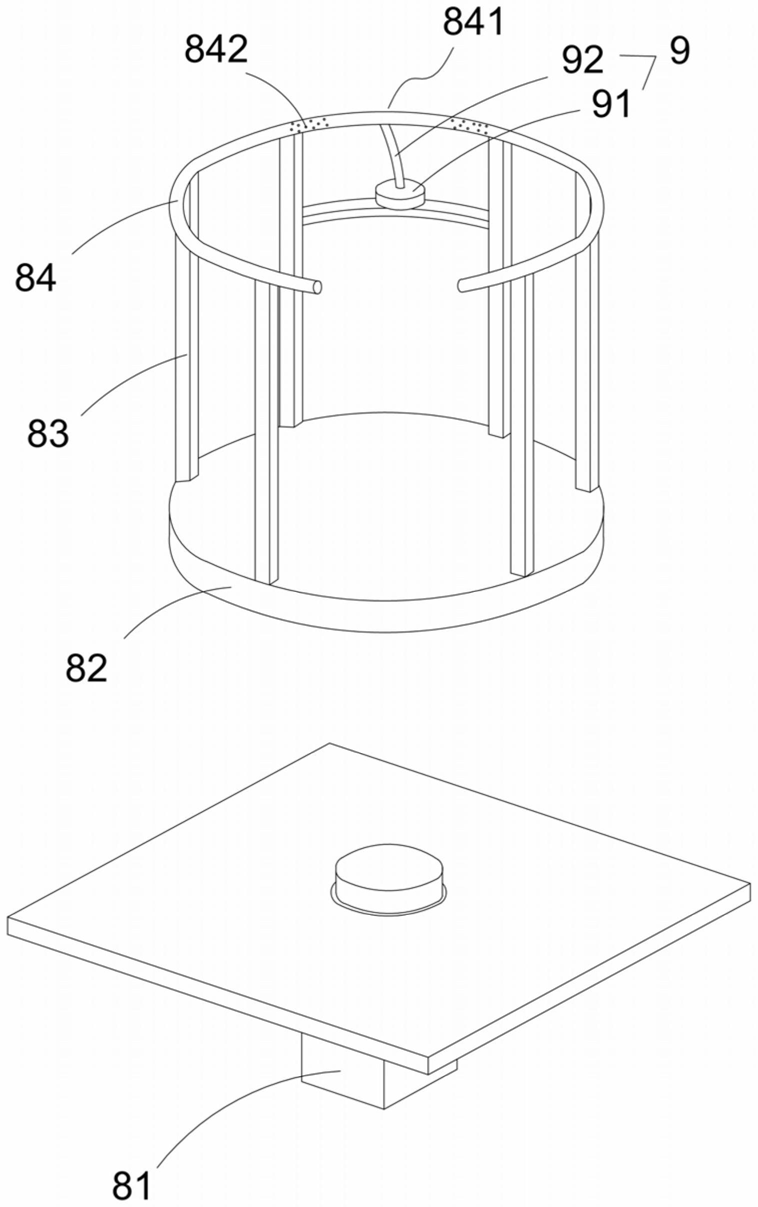

[0015] รูปที่ 3 เป็นภาพแผนผังโครงสร้างของมอเตอร์หมุน แผ่นหมุน แท่งรองรับ แท่งจับรูปโค้ง และชุดเป่าลมชุดที่สามในรุ่นอรรถประโยชน์ปัจจุบัน

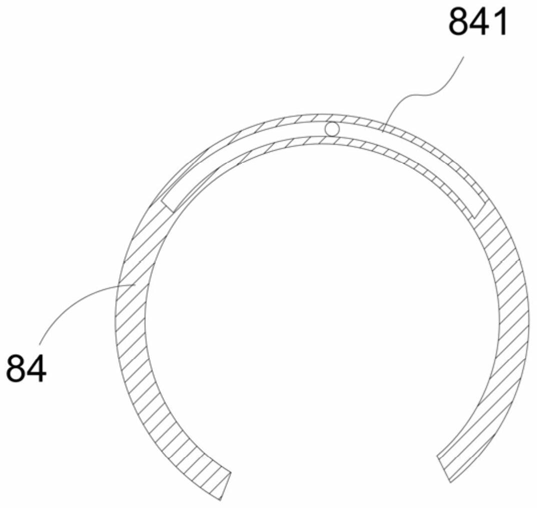

[0016] รูปที่ 4 เป็นภาพตัดขวางของแท่งจับรูปโค้งในรุ่นอรรถประโยชน์ปัจจุบัน

[0017] สัญลักษณ์อ้างอิงมีดังต่อไปนี้: ตู้ 1; แผงประตู 11; ถังกรอง 12; พัดลม 2; ตาข่ายกรองชุดที่หนึ่ง 3; ตาข่ายกรองชุดที่สอง 4; ชุดเป่าลมชุดที่หนึ่ง 5; โบลเวอร์ตัวที่หนึ่ง 51; ท่อลมที่หนึ่ง 52; หัวฉีดชุดที่หนึ่ง 53; ชุดเป่าลมชุดที่สอง 6; โบลเวอร์ตัวที่สอง 61; ท่อลมที่สอง 62; หัวฉีดชุดที่สอง 63; ตัวส่งสัญญาณอินฟราเรด 71; ตัวรับสัญญาณอินฟราเรด 72; มอเตอร์หมุน 81; แผ่นหมุน 82; แท่งรองรับ 83; แท่งจับรูปโค้ง 84; ส่วนจับ 841; รูระบายอากาศ 842; ชุดเป่าลมชุดที่สาม 9; โบลเวอร์ตัวที่สาม 91; ท่อลมที่สาม 92

คำอธิบายรายละเอียดของตัวอย่างการปฏิบัติ

[0018] รุ่นอรรถประโยชน์ปัจจุบันจะได้รับการอธิบายโดยละเอียดเพิ่มเติมด้านล่างนี้ร่วมกับตัวอย่างการปฏิบัติและภาพวาดประกอบ แต่ตัวอย่างการปฏิบัติของรุ่นอรรถประโยชน์ปัจจุบันไม่ได้จำกัดอยู่เพียงเท่านี้

[0019] ดังที่แสดงในรูปที่ 1 ถึงรูปที่ 4: [0020] ห้องอาบลมแบบหมุนได้ประสิทธิภาพสูง ประกอบด้วยตัวตู้ 1; มีแผ่นประตู 11 ติดตั้งอยู่ที่ปลายด้านหน้าและด้านหลังของตัวตู้ 1 ทั้งสองด้าน; มีพัดลม 2 ติดตั้งอยู่ที่ปลายด้านบนของตัวตู้ 1 มีถังกรอง 12 อยู่ที่ด้านล่างของพัดลม 2 และมีแผ่นกรองอากาศชั้นที่หนึ่ง 3 และแผ่นกรองอากาศชั้นที่สอง 4 จัดเรียงตามลำดับจากล่างขึ้นบนภายในถังกรอง 12; มีชุดเป่าลมชุดที่หนึ่ง 5 และชุดเป่าลมชุดที่สอง 6 จัดวางอยู่ที่ผนังทั้งสองด้านภายในตัวตู้ 1; มีตัวส่งสัญญาณอินฟราเรด 71 ยึดติดอยู่ที่ด้านหนึ่งของชุดเป่าลมชุดที่หนึ่ง 5 และมีตัวรับสัญญาณอินฟราเรด 72 ซึ่งอยู่ตรงข้ามกับตัวส่งสัญญาณอินฟราเรด 71 ยึดติดอยู่ที่ด้านหนึ่งของชุดเป่าลมชุดที่สอง 6; ตัวส่งสัญญาณอินฟราเรด 71 และตัวรับสัญญาณอินฟราเรด 72 ทำงานร่วมกันเพื่อตรวจจับว่ามีบุคคลหรือวัตถุผ่านระหว่างทั้งสองหรือไม่; ตัวส่งสัญญาณอินฟราเรด 71 จะส่งรังสีอินฟราเรดอย่างต่อเนื่อง; เมื่อไม่มีสิ่งกีดขวางระหว่างตัวส่งสัญญาณอินฟราเรด 71 และตัวรับสัญญาณอินฟราเรด 72 ตัวรับสัญญาณอินฟราเรด 72 จะสามารถรับสัญญาณแสงได้; เมื่อบุคคลหรือวัตถุมาบดบังระหว่างตัวส่งสัญญาณอินฟราเรด 71 และตัวรับสัญญาณอินฟราเรด 72 ตัวรับสัญญาณอินฟราเรด 72 จะไม่สามารถรับสัญญาณแสงได้ และตัวรับสัญญาณอินฟราเรด 72 จะส่งสัญญาณกลับไปยังระบบควบคุมที่เกี่ยวข้อง จากนั้นระบบควบคุมจะส่งคำสั่งให้พัดลม 2 โบลเวอร์ตัวที่หนึ่ง 51 โบลเวอร์ตัวที่สอง 61 และโบลเวอร์ตัวที่สาม 91 ในตำแหน่งที่เกี่ยวข้องทำงาน; นอกจากนี้ยังมีมอเตอร์หมุน 81 ติดตั้งอยู่ที่ก้นด้านในของตัวตู้ 1; ปลายเอาท์พุตของมอเตอร์หมุน 81 เชื่อมต่อกับแผ่นหมุน 82; มีแท่งรองรับ 83 จำนวนหลายแท่งเชื่อมต่อกับแผ่นหมุน 82 และมีแท่งจับรูปโค้ง 84 เชื่อมต่อกับปลายด้านบนของแท่งรองรับ 83; บนแท่งจับรูปโค้ง 84 มีส่วนจับมือ 841; หลังจากที่ผู้ใช้เปิดแผ่นประตูด้านหน้า 11 และเข้าไปในตัวตู้ 1 แล้ว ผู้ใช้สามารถยืนบนแผ่นหมุน 82 โดยใช้มือจับส่วนจับมือ 841 ของแท่งจับรูปโค้ง 84 และสามารถหมุนได้หลายรอบภายในตัวตู้ 1 ผ่านการทำงานของมอเตอร์หมุน 81; จากนั้น ภายใต้การควบคุมของมอเตอร์หมุน 81 ช่องเปิดของแท่งจับรูปโค้ง 84 จะเคลื่อนไปยังด้านของแผ่นประตูด้านหลัง 11 และผู้ใช้จะออกจากตู้ผ่านแผ่นประตูด้านหลัง 11; หลังจากนั้นมอเตอร์หมุน 81 จะควบคุมให้แท่งจับรูปโค้ง 84 กลับไปตำแหน่งเดิม ทำให้ช่องเปิดของแท่งจับรูปโค้ง 84 เคลื่อนไปยังด้านของแผ่นประตูด้านหน้า 11 ด้วยวิธีนี้จะได้ผลการขจัดฝุ่นแบบทุกทิศทาง ซึ่งมีประสิทธิภาพในการขจัดฝุ่นสูง โดยผู้ใช้ไม่ต้องหมุนหลายรอบด้วยตัวเอง และมีระดับอัตโนมัติสูง; ภายในของส่วนจับมือ 841 เป็นโครงสร้างกลวง มีรูระบายอากาศ 842 จำนวนหลายรูอยู่ที่ทั้งสองด้านของปลายบนของส่วนจับมือ 841 และมีชุดเป่าลมชุดที่สาม 9 เชื่อมต่อกับปลายล่างของส่วนจับมือ 841 ทำให้สามารถทำการขจัดฝุ่นด้วยกระแสลมบนมือได้อย่างทั่วถึงในช่วงเวลาก่อนที่ผู้ใช้จะจับส่วนจับมือ 841 และหลังจากที่ผู้ใช้ปล่อยส่วนจับมือ 841 แล้ว และให้ผลการทำความสะอาดที่ดี

[0021] ในรูปแบบการปฏิบัติที่ต้องการ ชุดเป่าลมชุดที่หนึ่ง 5 ประกอบด้วยโบลเวอร์ตัวที่หนึ่ง 51 ท่อลมชุดที่หนึ่ง 52 ซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่หนึ่ง 51 และหัวฉีดลมชุดที่หนึ่ง 53 จำนวนหลายหัวซึ่งเชื่อมต่อกับท่อลมชุดที่หนึ่ง 52

[0022] ในรูปแบบการปฏิบัติที่ต้องการ ชุดเป่าลมชุดที่สอง 6 ประกอบด้วยโบลเวอร์ตัวที่สอง 61 ท่อลมชุดที่สอง 62 ซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่สอง 61 และหัวฉีดลมชุดที่สอง 63 จำนวนหลายหัวซึ่งเชื่อมต่อกับท่อลมชุดที่สอง 62

[0023] ในรูปแบบการปฏิบัติที่ต้องการ ชุดเป่าลมชุดที่สาม 9 ประกอบด้วยโบลเวอร์ตัวที่สาม 91 ซึ่งยึดติดอยู่ระหว่างแท่งรองรับ 83 สองแท่ง และท่อลมชุดที่สาม 92 ซึ่งเชื่อมต่อกับช่องระบายลมของโบลเวอร์ตัวที่สาม 91 โดยปลายด้านบนของท่อลมชุดที่สาม 92 เชื่อมต่อเป็นทางเดียวกับส่วนจับมือ 841

[0024] ในรูปแบบการปฏิบัติที่ต้องการ แผ่นกรองอากาศชั้นที่หนึ่ง 3 และแผ่นกรองอากาศชั้นที่สอง 4 ทั้งสองแผ่นเป็นแผ่นกรองเส้นใยสิ่งทอ ซึ่งมีผลการกรองที่ดีและทำความสะอาดได้ง่าย

[0025] รูปแบบการปฏิบัติข้างต้นเป็นเพียงการแสดงรูปแบบการปฏิบัติหนึ่งของแบบจำลองอรรถประโยชน์นี้ คำอธิบายของรูปแบบดังกล่าวมีลักษณะเฉพาะเจาะจงและมีรายละเอียดค่อนข้างมาก แต่ไม่ควรตีความว่าเป็นการจำกัดขอบเขตสิทธิบัตรของแบบจำลองอรรถประโยชน์นี้ ควรทราบว่าผู้ที่มีทักษะทั่วไปในสาขาที่เกี่ยวข้องสามารถทำการดัดแปลงและปรับปรุงหลายประการได้โดยไม่หลุดจากแนวคิดของแบบจำลองอรรถประโยชน์นี้ และการดัดแปลงและปรับปรุงทั้งหมดดังกล่าวให้อยู่ในขอบเขตการคุ้มครองของแบบจำลองอรรถประโยชน์นี้ ดังนั้น ขอบเขตการคุ้มครองของสิทธิบัตรแบบจำลองอรรถประโยชน์นี้ให้กำหนดโดยข้ออ้างสิทธิ์ที่แนบมาด้วย

ภาพประกอบ

รูปที่ 1 — แผนภาพโครงสร้างของห้องอาบลมแบบหมุนได้ประสิทธิภาพสูง

รูปที่ 2 — ภาพตัดขวางตามระนาบ A-A ในรูปที่ 1

รูปที่ 3 — แผนภาพโครงสร้างของมอเตอร์หมุน แผ่นหมุน แท่งรองรับ แท่งจับรูปโค้ง และชุดเป่าลมชุดที่สาม

รูปที่ 4 — ภาพตัดขวางของแท่งจับรูปโค้ง
