โครงสร้างกรอบประตู (รูปแบบอรรถประโยชน์ CN 210564042 U)

บทคัดย่อ

รุ่นอรรถประโยชน์นี้นำเสนอโครงกรอบประตู โดยเส้นกรอบแนวตั้ง A และเส้นกรอบแนวตั้ง B แต่ละเส้นประกอบด้วยแผ่นเส้นรูปตัวยูแนวตั้ง แผ่นเส้นขึ้นรูปแนวตั้ง และตัวเว้นระยะ A จำนวนหลายตัว แผ่นเส้นรูปตัวยูแนวตั้งและแผ่นเส้นขึ้นรูปแนวตั้งถูกประกอบเข้าด้วยกันตามตำแหน่งที่สอดคล้องกัน เพื่อสร้างร่องสำรอง ตัวเว้นระยะ A ถูกจัดเรียงเป็นแถวตามลำดับที่สอดคล้องกันตามทิศทางความยาวของร่องสำรอง และแผ่นเส้นรูปตัวยูแนวตั้ง แผ่นเส้นขึ้นรูปแนวตั้ง และตัวเว้นระยะ A จำนวนหลายตัว รวมกันเป็นร่องติดตั้ง เส้นกรอบแนวนอนประกอบด้วยแผ่นเส้นรูปตัวยูแนวนอน แผ่นเส้นขึ้นรูปแนวนอน และตัวเว้นระยะ B จำนวนหลายตัว แผ่นเส้นรูปตัวยูแนวนอนและแผ่นเส้นขึ้นรูปแนวนอนถูกประกอบเข้าด้วยกันตามตำแหน่งที่สอดคล้องกัน เพื่อสร้างร่องสำรอง และตัวเว้นระยะ B ถูกจัดเรียงเป็นแถวตามลำดับที่สอดคล้องกันตามทิศทางความยาวของร่องสำรอง พื้นผิวด้านหนึ่งของแผ่นเส้นขึ้นรูปแนวตั้งตามทิศทางความยาว ซึ่งหันหน้าไปทางแผ่นเส้นขึ้นรูปแนวนอน มีรูเสียบจำนวนหลายรู และปลายทั้งสองข้างของแผ่นเส้นขึ้นรูปแนวนอนมีตะขอเสียบที่ทำงานร่วมกับรูเสียบ โครงสร้างการเชื่อมต่อของเส้นกรอบถูกปรับปรุงเพื่ออำนวยความสะดวกในการประกอบและถอดชิ้นส่วน ซึ่งช่วยประหยัดเวลาในการปรับประกอบ

ข้อมูลสิทธิบัตร

ข้อถือสิทธิ์

1. โครงกรอบประตู ซึ่งประกอบด้วยเส้นกรอบแนวตั้ง A (22) เส้นกรอบแนวตั้ง B (23) และเส้นกรอบแนวนอน (11) มีลักษณะเฉพาะดังนี้:

   • เส้นกรอบแนวตั้ง A (22) และเส้นกรอบแนวตั้ง B (23) ถูกจัดวางขนานกัน
   • เส้นกรอบแนวนอน (11) เชื่อมต่อระหว่างเส้นกรอบแนวตั้ง A (22) และเส้นกรอบแนวตั้ง B (23)
   • เส้นกรอบแนวตั้ง A (22) และเส้นกรอบแนวตั้ง B (23) มีโครงสร้างเหมือนกัน
   • เส้นกรอบแนวตั้ง A (22) และเส้นกรอบแนวตั้ง B (23) แต่ละเส้นประกอบด้วยแผ่นเส้นรูปตัวยูแนวตั้ง (12) แผ่นเส้นขึ้นรูปแนวตั้ง (29) และตัวเว้นระยะ A (13) จำนวนหลายตัว
   • แผ่นเส้นรูปตัวยูแนวตั้ง (12) และแผ่นเส้นขึ้นรูปแนวตั้ง (29) ถูกประกอบเข้าด้วยกันตามตำแหน่งที่สอดคล้องกัน เพื่อสร้างร่องสำรอง (10)
   • ตัวเว้นระยะ A (13) ถูกจัดเรียงเป็นแถวตามลำดับที่สอดคล้องกันตามทิศทางความยาวของร่องสำรอง (10)
   • แผ่นเส้นรูปตัวยูแนวตั้ง (12) แผ่นเส้นขึ้นรูปแนวตั้ง (29) และตัวเว้นระยะ A (13) จำนวนหลายตัว รวมกันเป็นร่องติดตั้ง
   • เส้นกรอบแนวนอน (11) ประกอบด้วยแผ่นเส้นรูปตัวยูแนวนอน (15) แผ่นเส้นขึ้นรูปแนวนอน (21) และตัวเว้นระยะ B (28) จำนวนหลายตัว
   • แผ่นเส้นรูปตัวยูแนวนอน (15) และแผ่นเส้นขึ้นรูปแนวนอน (21) ถูกประกอบเข้าด้วยกันตามตำแหน่งที่สอดคล้องกัน เพื่อสร้างร่องสำรอง (10)
   • ตัวเว้นระยะ B (28) ถูกจัดเรียงเป็นแถวตามลำดับที่สอดคล้องกันตามทิศทางความยาวของร่องสำรอง (10)
   • พื้นผิวด้านหนึ่งของแผ่นเส้นขึ้นรูปแนวตั้ง (29) ตามทิศทางความยาว ซึ่งหันหน้าไปทางแผ่นเส้นขึ้นรูปแนวนอน (21) มีรูเสียบ (14) จำนวนหลายรู
   • ปลายทั้งสองข้างของแผ่นเส้นขึ้นรูปแนวนอน (21) มีตะขอเสียบ (17) ที่ทำงานร่วมกับรูเสียบ (14) และ
   • ตะขอเสียบ (17) ถูกเสียบเข้าไปในรูเสียบ (14) ตามตำแหน่งที่สอดคล้องกัน เพื่อเชื่อมต่อเส้นกรอบแนวตั้ง A (22) เส้นกรอบแนวนอน (11) และเส้นกรอบแนวตั้ง B (23) ให้เป็นโครงกรอบประตู

2. โครงกรอบประตูตามข้อถือสิทธิ์ที่ 1 มีลักษณะเฉพาะว่า รูเสียบ (14) ถูกออกแบบเป็นรูเสียบปากแตร (14) ซึ่งกว้างที่ปลายด้านหนึ่งและแคบที่ปลายอีกด้านหนึ่ง และตะขอเสียบ (17) ถูกออกแบบเป็นรูปหัวลูกศร

3. โครงกรอบประตูตามข้อถือสิทธิ์ที่ 2 มีลักษณะเฉพาะว่า แผ่นเส้นขึ้นรูปแนวนอน (21) ประกอบด้วยส่วนพับรูปตัวแอลชิ้นที่หนึ่ง (18) ส่วนพับรูปตัวแอลชิ้นที่สอง (20) และส่วนเชื่อมต่อ A (19) โดยส่วนพับรูปตัวแอลชิ้นที่หนึ่ง (18) เชื่อมต่อกับส่วนพับรูปตัวแอลชิ้นที่สอง (20) ผ่านส่วนเชื่อมต่อ A (19) และตะขอเสียบ (17) ถูกจัดวางบนพื้นผิวทั้งสองด้านของส่วนเชื่อมต่อ A (19) ตามตำแหน่งที่สอดคล้องกัน

4. โครงกรอบประตูตามข้อถือสิทธิ์ที่ 3 มีลักษณะเฉพาะว่า แผ่นเส้นขึ้นรูปแนวตั้ง (29) ประกอบด้วยส่วนพับรูปตัวแอลชิ้นที่สาม (30) ส่วนพับรูปตัวแอลชิ้นที่สี่ (25) และส่วนเชื่อมต่อ B (24) โดยส่วนพับรูปตัวแอลชิ้นที่สาม (30) เชื่อมต่อกับส่วนพับรูปตัวแอลชิ้นที่สี่ (25) ผ่านส่วนเชื่อมต่อ B (24)

5. โครงสร้างกรอบประตูตามข้อถือสิทธิข้อ 4 มีลักษณะเฉพาะว่า ตัวเว้นระยะ A (13) แต่ละตัวประกอบด้วยส่วนรูปตัวยู (26) ส่วนขยายรูปตัวที (27) ที่จัดวางไว้ที่ด้านหนึ่งของส่วนรูปตัวยู (26) และส่วนขยายรูปตัวแอล (16) ที่จัดวางไว้ที่ด้านตรงข้ามของส่วนรูปตัวยู (26) โดยส่วนรูปตัวยู (26) ส่วนขยายรูปตัวที (27) และส่วนขยายรูปตัวแอล (16) เป็นโครงสร้างขึ้นรูปเป็นชิ้นเดียว

คำอธิบาย

สาขาทางเทคนิค

[0001] รูปแบบอรรถประโยชน์ปัจจุบันเกี่ยวข้องกับสาขาเทคนิคการแปรรูปกรอบประตู โดยเฉพาะอย่างยิ่งคือโครงสร้างกรอบประตูที่ได้รับการปรับปรุง

ความเป็นมาของเทคโนโลยีเดิม

[0002] ในเทคโนโลยีเดิม กรอบประตูแบบประกอบมักได้รับการติดตั้งในลักษณะดังนี้ คือ ประกอบกรอบประตูก่อน แล้วยึดแถบกรอบที่แต่ละด้านของกรอบประตูด้วยการเชื่อมหรือการเชื่อมต่อแบบเกลียว จากนั้นจึงติดตั้งกรอบประตูหลังจากก่อผนังเสร็จแล้ว ปัญหาที่มักเกิดขึ้นกับวิธีการประกอบนี้คือ หลังจากยึดกรอบประตูแล้ว ประตูมักมีปัญหาไม่สามารถติดตั้งได้ จำเป็นต้องถอดชิ้นส่วนทั้งหมดออกแล้วเชื่อมต่อใหม่ ซึ่งใช้เวลาและแรงงานมาก และส่งผลกระทบต่อความคืบหน้าของโครงการอย่างมาก สถานการณ์นี้มีความจำเป็นเร่งด่วนที่จะต้องได้รับการแก้ไข

บทสรุปของรูปแบบอรรถประโยชน์

[0003] จากเหตุผลข้างต้น วัตถุประสงค์หนึ่งของรูปแบบอรรถประโยชน์ปัจจุบันคือการนำเสนอโครงสร้างกรอบประตู ซึ่งมีการปรับโครงสร้างการเชื่อมต่อของแถบกรอบเพื่ออำนวยความสะดวกในการประกอบและถอดชิ้นส่วน จึงช่วยประหยัดเวลาในการปรับแต่ง

[0004] รูปแบบอรรถประโยชน์ปัจจุบันนำเสนอโครงสร้างกรอบประตู ประกอบด้วยแถบกรอบแนวตั้ง A แถบกรอบแนวตั้ง B และแถบกรอบแนวนอน แถบกรอบแนวตั้ง A และแถบกรอบแนวตั้ง B จัดวางขนานกัน และแถบกรอบแนวนอนเชื่อมต่ออยู่ระหว่างแถบกรอบแนวตั้ง A และแถบกรอบแนวตั้ง B แถบกรอบแนวตั้ง A และแถบกรอบแนวตั้ง B มีโครงสร้างเหมือนกัน แถบกรอบแนวตั้ง A และแถบกรอบแนวตั้ง B แต่ละแถบประกอบด้วยแผ่นแถบรูปตัวยูแนวตั้ง แผ่นแถบขึ้นรูปแนวตั้ง และตัวเว้นระยะ A จำนวนมาก แผ่นแถบรูปตัวยูแนวตั้งและแผ่นแถบขึ้นรูปแนวตั้งประกอบเข้าด้วยกันในตำแหน่งที่สอดคล้องกันเพื่อสร้างร่องที่สงวนไว้ ตัวเว้นระยะ A จัดเรียงเป็นแถวตามลำดับในทิศทางความยาวของร่องที่สงวนไว้ในตำแหน่งที่สอดคล้องกัน และแผ่นแถบรูปตัวยูแนวตั้ง แผ่นแถบขึ้นรูปแนวตั้ง และตัวเว้นระยะ A จำนวนมากรวมกันเป็นร่องสำหรับติดตั้ง แถบกรอบแนวนอนประกอบด้วยแผ่นแถบรูปตัวยูแนวนอน แผ่นแถบขึ้นรูปแนวนอน และตัวเว้นระยะ B จำนวนมาก แผ่นแถบรูปตัวยูแนวนอนและแผ่นแถบขึ้นรูปแนวนอนประกอบเข้าด้วยกันในตำแหน่งที่สอดคล้องกันเพื่อสร้างร่องที่สงวนไว้ และตัวเว้นระยะ B จัดเรียงเป็นแถวตามลำดับในทิศทางความยาวของร่องที่สงวนไว้ในตำแหน่งที่สอดคล้องกัน พื้นผิวด้านหนึ่งของแผ่นแถบขึ้นรูปแนวตั้งตามทิศทางความยาว ซึ่งหันหน้าไปทางแผ่นแถบขึ้นรูปแนวนอน มีรูเสียบจำนวนมาก และปลายทั้งสองด้านของแผ่นแถบขึ้นรูปแนวนอนมีตะขอเสียบที่ทำงานร่วมกับรูเสียบ ตะขอเสียบเสียบเข้าไปในรูเสียบในตำแหน่งที่สอดคล้องกัน เพื่อเชื่อมต่อแถบกรอบแนวตั้ง A แถบกรอบแนวนอน และแถบกรอบแนวตั้ง B ให้เป็นโครงสร้างกรอบประตู

[0005] ในรูปแบบที่เป็นที่นิยม รูเสียบถูกกำหนดให้เป็นรูเสียบรูปทรงปากแตรที่กว้างที่ปลายด้านหนึ่งและแคบที่ปลายอีกด้านหนึ่ง และตะขอเสียบถูกกำหนดให้มีรูปทรงหัวลูกศร

[0006] ในรูปแบบที่เป็นที่นิยม แผ่นแถบขึ้นรูปแนวนอนประกอบด้วยส่วนโค้งรูปตัวแอลชิ้นที่หนึ่ง ส่วนโค้งรูปตัวแอลชิ้นที่สอง และส่วนเชื่อมต่อ A ส่วนโค้งรูปตัวแอลชิ้นที่หนึ่งเชื่อมต่อกับส่วนโค้งรูปตัวแอลชิ้นที่สองผ่านส่วนเชื่อมต่อ A และตะขอเสียบถูกจัดวางไว้บนพื้นผิวทั้งสองด้านของส่วนเชื่อมต่อ A ในตำแหน่งที่สอดคล้องกัน

[0007] ในรูปแบบที่เป็นที่นิยม แผ่นแถบขึ้นรูปแนวตั้งประกอบด้วยส่วนโค้งรูปตัวแอลชิ้นที่สาม ส่วนโค้งรูปตัวแอลชิ้นที่สี่ และส่วนเชื่อมต่อ B ส่วนโค้งรูปตัวแอลชิ้นที่สามเชื่อมต่อกับส่วนโค้งรูปตัวแอลชิ้นที่สี่ผ่านส่วนเชื่อมต่อ B

[0008] ในรูปแบบที่เป็นที่นิยม ตัวเว้นระยะ A แต่ละตัวประกอบด้วยส่วนรูปตัวยู ส่วนขยายรูปตัวทีที่จัดวางไว้ที่ด้านหนึ่งของส่วนรูปตัวยู และส่วนขยายรูปตัวแอลที่จัดวางไว้ที่ด้านตรงข้ามของส่วนรูปตัวยู ส่วนรูปตัวยู ส่วนขยายรูปตัวที และส่วนขยายรูปตัวแอลเป็นโครงสร้างขึ้นรูปเป็นชิ้นเดียว

[0009] รูปแบบอรรถประโยชน์ปัจจุบันมีผลประโยชน์ดังต่อไปนี้: พื้นผิวด้านหนึ่งของแผ่นแถบขึ้นรูปแนวตั้งตามทิศทางความยาว ซึ่งหันหน้าไปทางแผ่นแถบขึ้นรูปแนวนอน มีรูเสียบจำนวนมาก; ปลายทั้งสองด้านของแผ่นแถบขึ้นรูปแนวนอนมีตะขอเสียบที่ทำงานร่วมกับรูเสียบ; และตะขอเสียบเสียบเข้าไปในรูเสียบในตำแหน่งที่สอดคล้องกัน เพื่อเชื่อมต่อแถบกรอบแนวตั้ง A แถบกรอบแนวนอน และแถบกรอบแนวตั้ง B ให้เป็นโครงสร้างกรอบประตู ด้วยแนวทางโครงสร้างนี้ แถบกรอบแนวตั้ง A แถบกรอบแนวนอน และแถบกรอบแนวตั้ง B สามารถถอดประกอบและติดตั้งได้อย่างง่ายดาย ช่วยแก้ปัญหาความยากลำบากในการติดตั้งที่เกิดจากการติดตั้งประตูเป็นลำดับสุดท้ายในระหว่างการประกอบได้อย่างมีประสิทธิภาพ สำหรับกรอบประตูที่มีโครงสร้างปัจจุบัน ไม่จำเป็นต้องถอดกรอบประตูทั้งหมดออกแล้วประกอบใหม่พร้อมกับประตู เพียงแค่ปลดตะขอเสียบของแถบกรอบแนวตั้ง A หรือแถบกรอบแนวตั้ง B แล้วปรับตำแหน่งการติดตั้งให้สอดคล้องกัน ซึ่งสะดวกและรวดเร็ว

คำอธิบายโดยย่อของภาพวาด

[0010] รูปที่ 1 เป็นมุมมองโครงสร้างแผนผังของเทคโนโลยีก่อนหน้า

[0011] รูปที่ 2 เป็นมุมมองโครงสร้างชิ้นส่วนแยกแผนผังของโมเดลอรรถประโยชน์นี้

[0012] รูปที่ 3 เป็นมุมมองโครงสร้างทัศนียภาพแผนผังของโมเดลอรรถประโยชน์นี้จากมุมอื่น

[0013] รูปที่ 4 เป็นมุมมองด้านข้างของโมเดลอรรถประโยชน์นี้

[0014] รูปที่ 5 เป็นมุมมองขยายของตำแหน่ง A ในรูปที่ 4

[0015] หมายเลขอ้างอิงมีดังนี้: ร่องสำรอง (10), แถบกรอบแนวนอน (11), แผ่นแถบรูปตัวยูแนวตั้ง (12), ตัวเว้นระยะ A (13), รูเสียบ (14), แผ่นแถบรูปตัวยูแนวนอน (15), ส่วนขยายรูปตัว L (16), ตะขอเสียบ (17), ส่วนพับรูปตัว L ชิ้นที่หนึ่ง (18), ส่วนพับรูปตัว L ชิ้นที่สอง (20), ส่วนเชื่อมต่อ A (19), แผ่นแถบโปรไฟล์แนวนอน (21), แถบกรอบแนวตั้ง A (22), แถบกรอบแนวตั้ง B (23), ส่วนพับรูปตัว L ชิ้นที่สี่ (25), ส่วนเชื่อมต่อ B (24), ส่วนรูปตัวยู (26), ส่วนขยายรูปตัวที (27), ตัวเว้นระยะ B (28), แผ่นแถบโปรไฟล์แนวตั้ง (29), และส่วนพับรูปตัว L ชิ้นที่สาม (30)

คำอธิบายรายละเอียดรูปแบบการปฏิบัติ

[0016] เพื่อให้เข้าใจคุณลักษณะ วิธีการทางเทคนิค ตลอดจนวัตถุประสงค์และฟังก์ชันเฉพาะที่โมเดลอรรถประโยชน์นี้บรรลุผลได้ชัดเจนยิ่งขึ้น ด้านล่างจะอธิบายโมเดลอรรถประโยชน์นี้โดยละเอียดเพิ่มเติม โดยอ้างอิงถึงรูปภาพประกอบและรูปแบบการปฏิบัติเฉพาะ

[0017] อ้างอิงถึงรูปที่ 1 ถึงรูปที่ 5 โครงสร้างกรอบประตูประกอบด้วยแถบกรอบแนวตั้ง A (22), แถบกรอบแนวตั้ง B (23) และแถบกรอบแนวนอน (11) แถบกรอบแนวตั้ง A (22) และแถบกรอบแนวตั้ง B (23) ถูกจัดวางขนานกัน และแถบกรอบแนวนอน (11) เชื่อมต่อระหว่างแถบกรอบแนวตั้ง A (22) และแถบกรอบแนวตั้ง B (23) แถบกรอบแนวตั้ง A (22) และแถบกรอบแนวตั้ง B (23) มีโครงสร้างเหมือนกัน แถบกรอบแนวตั้ง A (22) และแถบกรอบแนวตั้ง B (23) แต่ละอันประกอบด้วยแผ่นแถบรูปตัวยูแนวตั้ง (12), แผ่นแถบโปรไฟล์แนวตั้ง (29) และตัวเว้นระยะ A (13) จำนวนหลายตัว ในรูปแบบการปฏิบัตินี้ มีการจัดเตรียมตัวเว้นระยะ A (13) ไว้ 2 ตัว แผ่นแถบรูปตัวยูแนวตั้ง (12) และแผ่นแถบโปรไฟล์แนวตั้ง (29) ถูกประกอบเข้าด้วยกันในตำแหน่งที่สอดคล้องกันเพื่อสร้างร่องสำรอง (10) ตัวเว้นระยะ A (13) ถูกจัดเรียงตามลำดับเป็นอาร์เรย์ตามทิศทางความยาวของร่องสำรอง (10) อย่างสอดคล้องกัน แผ่นแถบรูปตัวยูแนวตั้ง (12), แผ่นแถบโปรไฟล์แนวตั้ง (29) และตัวเว้นระยะ A (13) จำนวนหลายตัวสร้างเป็นร่องติดตั้งสำหรับติดตั้งเข้ากับผนัง แถบกรอบแนวนอน (11) ประกอบด้วยแผ่นแถบรูปตัวยูแนวนอน (15), แผ่นแถบโปรไฟล์แนวนอน (21) และตัวเว้นระยะ B (28) จำนวนหลายตัว ตัวเว้นระยะ A (13) และตัวเว้นระยะ B (28) มีโครงสร้างเหมือนกัน ในรูปแบบการปฏิบัตินี้ มีการจัดเตรียมตัวเว้นระยะ B (28) ไว้ 2 ตัว แผ่นแถบรูปตัวยูแนวนอน (15) และแผ่นแถบโปรไฟล์แนวนอน (21) ถูกประกอบเข้าด้วยกันในตำแหน่งที่สอดคล้องกันเพื่อสร้างร่องสำรอง (10) ตัวเว้นระยะ B (28) ถูกจัดเรียงตามลำดับเป็นอาร์เรย์ตามทิศทางความยาวของร่องสำรอง (10) อย่างสอดคล้องกัน บนพื้นผิวด้านหนึ่งตามแนวความยาวของแผ่นแถบโปรไฟล์แนวตั้ง (29) ซึ่งหันเข้าหาแผ่นแถบโปรไฟล์แนวนอน (21) มีการจัดเตรียมรูเสียบ (14) จำนวนหลายรู ในรูปแบบการปฏิบัตินี้ มีรูเสียบ (14) 2 รูเรียงเคียงข้างกัน ทั้งสองปลายของแผ่นแถบโปรไฟล์แนวนอน (21) มีการจัดเตรียมตะขอเสียบ (17) ที่ทำงานร่วมกับรูเสียบ (14) โดยตะขอเสียบ (17) จะถูกเสียบเข้าไปในรูเสียบ (14) ในตำแหน่งที่สอดคล้องกัน เพื่อเชื่อมต่อแถบกรอบแนวตั้ง A (22), แถบกรอบแนวนอน (11) และแถบกรอบแนวตั้ง B (23) เข้าด้วยกันเป็นโครงสร้างกรอบประตู ตัวเว้นระยะ A (13) และตัวเว้นระยะ B (28) ทำหน้าที่เป็นซี่โครงเสริมแรงในด้านหนึ่ง และยึดรูปร่างของร่องติดตั้งในอีกด้านหนึ่ง เพื่อให้สามารถประสานเข้ากับผนังได้ดี

[0018] รูเสียบ (14) มีลักษณะเป็นรูปากแตร คือกว้างที่ปลายด้านหนึ่งและแคบที่ปลายอีกด้านหนึ่ง ส่วนตะขอเสียบ (17) มีรูปร่างเป็นหัวลูกศร โดยตะขอเสียบ (17) จะถูกเสียบเข้าทางด้านกว้างของรูเสียบ (14) แล้วจึงเลื่อนไปยังด้านแคบเพื่อล็อกเข้าที่

[0019] แผ่นแถบโปรไฟล์แนวนอน (21) ประกอบด้วยส่วนพับรูปตัว L ชิ้นที่หนึ่ง (18), ส่วนพับรูปตัว L ชิ้นที่สอง (20) และส่วนเชื่อมต่อ A (19) โดยส่วนพับรูปตัว L ชิ้นที่หนึ่ง (18) เชื่อมต่อกับส่วนพับรูปตัว L ชิ้นที่สอง (20) ผ่านส่วนเชื่อมต่อ A (19) และตะขอเสียบ (17) ถูกจัดวางไว้บนพื้นผิวทั้งสองด้านของส่วนเชื่อมต่อ A (19) ในตำแหน่งที่สอดคล้องกัน

[0020] แผ่นแถบโปรไฟล์แนวตั้ง (29) ประกอบด้วยส่วนพับรูปตัว L ชิ้นที่สาม (30), ส่วนพับรูปตัว L ชิ้นที่สี่ (25) และส่วนเชื่อมต่อ B (24) โดยส่วนพับรูปตัว L ชิ้นที่สาม (30) เชื่อมต่อกับส่วนพับรูปตัว L ชิ้นที่สี่ (25) ผ่านส่วนเชื่อมต่อ B (24)

[0021] ตัวเว้นระยะ A (13) แต่ละตัวประกอบด้วยส่วนรูปตัวยู (26), ส่วนขยายรูปตัวที (27) ซึ่งจัดวางอยู่ที่ด้านหนึ่งของส่วนรูปตัวยู (26) และส่วนขยายรูปตัว L (16) ซึ่งจัดวางอยู่ที่ด้านตรงข้ามของส่วนรูปตัวยู (26) โดยส่วนรูปตัวยู (26), ส่วนขยายรูปตัวที (27) และส่วนขยายรูปตัว L (16) เป็นโครงสร้างขึ้นรูปชิ้นเดียว [0022] ในสภาพที่ประกอบแล้ว ส่วนโค้งรูปตัว L ตัวที่สาม (30) สัมผัสสนิทกับด้านหนึ่งของแผ่นแถบรูปตัว U แนวตั้ง (12); ส่วนต่อขยายรูปตัว T (27) ของสเปเซอร์ A (13) แต่ละตัวสัมผัสสนิทกับด้านในของแผ่นแถบรูปตัว U แนวตั้ง (12); ส่วนต่อขยายรูปตัว L (16) ของสเปเซอร์ A (13) แต่ละตัวสัมผัสสนิทกับส่วนโค้งรูปตัว L ตัวที่สี่ (25); ส่วนต่อขยายรูปตัว T ของสเปเซอร์ B (28) แต่ละตัวสัมผัสสนิทกับด้านในของแผ่นแถบรูปตัว U แนวนอน (15); และส่วนต่อขยายรูปตัว L ของสเปเซอร์ B (28) แต่ละตัวสัมผัสสนิทกับส่วนโค้งรูปตัว L ตัวที่สอง (20)

[0023] ในตัวอย่างการปฏิบัตินี้ พื้นผิวด้านหนึ่งของแผ่นแถบขึ้นรูปแนวตั้งตามทิศทางความยาว ซึ่งหันไปทางแผ่นแถบขึ้นรูปแนวนอน มีรูเสียบหลายรู ที่ปลายทั้งสองของแผ่นแถบขึ้นรูปแนวนอนมีตะขอเสียบที่ทำงานร่วมกับรูเสียบ และตะขอเสียบจะถูกเสียบเข้าไปในรูเสียบตามตำแหน่งที่สอดคล้องกัน เพื่อเชื่อมต่อแถบกรอบแนวตั้ง A แถบกรอบแนวนอน และแถบกรอบแนวตั้ง B ให้เป็นโครงกรอบประตู ด้วยแนวทางโครงสร้างนี้ แถบกรอบแนวตั้ง A แถบกรอบแนวนอน และแถบกรอบแนวตั้ง B สามารถถอดและประกอบได้ง่าย ช่วยแก้ปัญหาความยากในการติดตั้งที่เกิดจากประตูถูกติดตั้งเป็นลำดับสุดท้ายในระหว่างการประกอบได้อย่างมีประสิทธิภาพ เมื่อใช้กรอบประตูที่มีโครงสร้างนี้ ไม่จำเป็นต้องถอดกรอบประตูทั้งหมดแล้วนำมาประกอบเข้ากับประตู เพียงแค่ปลดตะขอเสียบของแถบกรอบแนวตั้ง A หรือแถบกรอบแนวตั้ง B แล้วปรับตำแหน่งการติดตั้งให้สอดคล้อง ซึ่งสะดวกและรวดเร็ว

[0024] ตัวอย่างการปฏิบัติข้างต้นเพียงบรรยายตัวอย่างการปฏิบัติหนึ่งของอรรถประโยชน์นี้ และมีคำบรรยายที่ค่อนข้างเฉพาะเจาะจงและละเอียด อย่างไรก็ตาม ไม่ควรตีความว่าเป็นการจำกัดขอบเขตสิทธิบัตรของอรรถประโยชน์นี้ ควรทราบว่า สำหรับบุคคลที่มีความชำนาญในระดับธรรมดาในสาขาที่เกี่ยวข้อง หากไม่หลุดจากแนวคิดของอรรถประโยชน์นี้ สามารถทำการดัดแปลงและปรับปรุงได้หลายประการ ซึ่งทั้งหมดอยู่ในขอบเขตการคุ้มครองของอรรถประโยชน์นี้ ดังนั้น ขอบเขตการคุ้มครองของสิทธิบัตรอรรถประโยชน์นี้จะถูกกำหนดโดยข้อถือสิทธิ์ที่แนบมา

รูปประกอบ

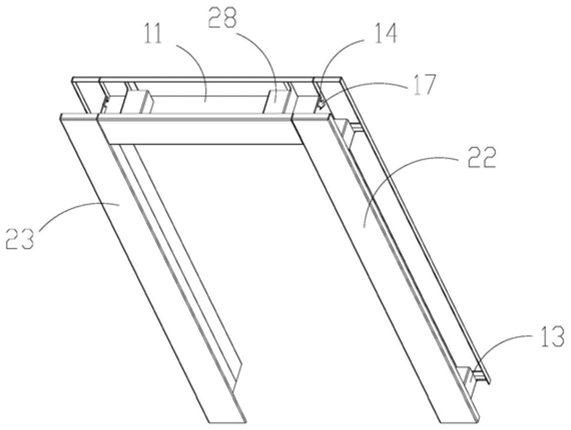

รูปที่ 1 — ภาพแสดงโครงสร้างโดยสังเขปของงานศิลปะก่อนหน้า

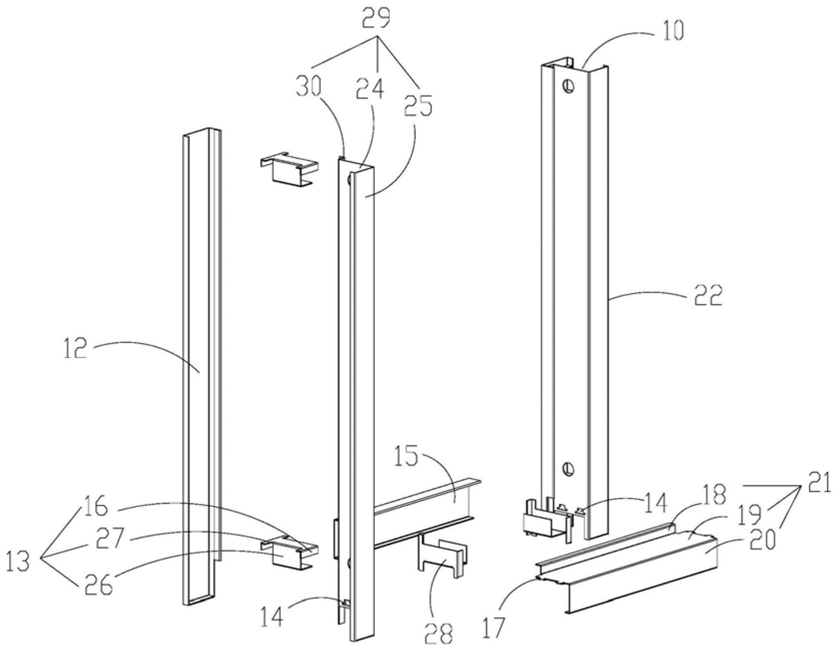

รูปที่ 2 — ภาพแสดงโครงสร้างแบบแยกชิ้นส่วนโดยสังเขปของอรรถประโยชน์นี้

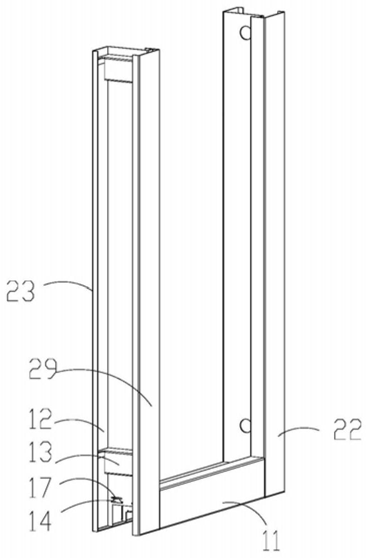

รูปที่ 3 — ภาพแสดงโครงสร้างเชิงเปอร์สเปกตีฟจากอีกมุมหนึ่งโดยสังเขป

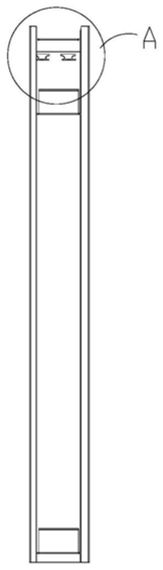

รูปที่ 4 — ภาพด้านข้างของอรรถประโยชน์นี้

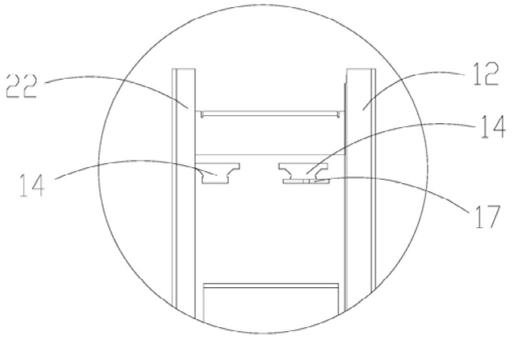

รูปที่ 5 — ภาพขยายตำแหน่ง A ในรูปที่ 4
