كابينة وزن ذات تدفق سفلي بضغط سلبي (نموذج منفعة CN 210051420 U)

الملخص

يوفر نموذج المنفعة الحالي كشينة وزن ذات تدفق سفلي بضغط سلبي، تتكون من جسم كشينة، ينقسم داخله إلى غرفة عمل، وغرفة ترشيح أولى، وغرفة عمل لمروحة، وغرفة ترشيح ثانية؛ تحتوي غرفة الترشيح الأولى على مدخل هواء، وتتصل المروحة بغرفة الترشيح الأولى عبر قناة هواء مدخلة، وتتصل بغرفة الترشيح الثانية عبر قناة هواء مخرجة، وتحتوي غرفة الترشيح الثانية على مخرج هواء A ومخرج هواء B، ويتصل مخرج الهواء A بغرفة العمل، بينما يتصل مخرج الهواء B بالمساحة الخارجية لجسم الكشينة؛ تحتوي غرفة العمل على ستارة عازلة للغبار؛ يتم تجميع جسم الكشينة من عدد من الألواح الأفقية وعدد من الألواح الرأسية، ويتكون كل لوح أفقي وكل لوح رأسي من لوح خارجي ولوح داخلي، وتوجد بين اللوح الخارجي واللوح الداخلي طبقة بينية مجوفة، وطبقة قطن عازل للصوت، وطبقة لوح ألياف زجاجية؛ يتم تثبيت طاولة منزلقة لولبية بمحرك سيرفو على لوح فاصل، ويوجد منزلق على الطاولة المنزلقة اللولبية للمحرك السيرفو، ويثبت سطح طاولة عمل بشكل ثابت على المنزلق. من ناحية، يتم تعديل هيكل أجسام ألواح كشينة الوزن لتحسين وظيفة العزل الصوتي للكشينة، ومن ناحية أخرى، يمكن تعديل ارتفاع طاولة العمل وفقًا لارتفاع العاملين.

معلومات البراءة

عناصر الحماية

1. كشينة وزن ذات تدفق سفلي بضغط سلبي، تتكون من جسم كشينة (10)، ينقسم داخل جسم الكشينة (10) بواسطة ألواح فاصلة (34) إلى غرفة عمل (21)، وغرفة ترشيح أولى (16)، وغرفة عمل لمروحة (35)، وغرفة ترشيح ثانية (15)؛ تحتوي غرفة الترشيح الأولى (16) على مرشح HEPA (11)، وتحتوي غرفة الترشيح الأولى (16) على مدخل هواء (29) يتصل بغرفة العمل (21)؛ يتم تثبيت مروحة (13) في غرفة عمل المروحة (35)، وتتصل المروحة (13) بغرفة الترشيح الأولى (16) عبر قناة هواء مدخلة (12)، وتتصل المروحة (13) بغرفة الترشيح الثانية (15) عبر قناة هواء مخرجة (14)؛ تحتوي غرفة الترشيح الثانية (15) على مخرج هواء A (30) ومخرج هواء B (28)، ويتم تثبيت مرشح HEPA (11) في غرفة الترشيح الثانية (15) عند موضع مخرج الهواء A (30)، ويتصل مخرج الهواء A (30) بغرفة العمل (21)، ويتصل مخرج الهواء B (28) بالمساحة الخارجية لجسم الكشينة (10)، ويوجد مرشح ابتدائي (17) عند موضع مخرج الهواء B (28)؛ تحتوي غرفة العمل (21) على ستارة عازلة للغبار؛

   • تتميز بأن جسم الكشينة (10) يتم تجميعه من عدد من الألواح الأفقية (32) وعدد من الألواح الرأسية (31)، ويتكون كل لوح أفقي (32) وكل لوح رأسي (31) من لوح خارجي (23) ولوح داخلي (27)، وتوجد على التوالي بين اللوح الخارجي (23) واللوح الداخلي (27) من الخارج إلى الداخل طبقة بينية مجوفة (22)، وطبقة قطن عازل للصوت (26)، وطبقة لوح ألياف زجاجية (25)؛ و
   • يتم تثبيت طاولة منزلقة لولبية بمحرك سيرفو (19) بشكل ثابت في الاتجاه الرأسي عند موضع لوح فاصل (34) داخل غرفة العمل (21)، ويوجد منزلق على الطاولة المنزلقة اللولبية للمحرك السيرفو (19)، ويثبت سطح طاولة عمل (20) بشكل ثابت على المنزلق.

2. كشينة الوزن ذات التدفق السفلي بالضغط السلبي وفقًا لعنصر الحماية 1، تتميز بأن اللوح الخارجي (23) واللوح الداخلي (27) كلاهما مصنوعان من ألواح معدنية.

3. كشينة الوزن ذات التدفق السفلي بالضغط السلبي وفقًا لأي من عنصري الحماية 1-2، تتميز بأن الأسطح الخارجية للألواح الخارجية (23) كل منها مغطى بطبقة ماصة للإشعاع (24).

4. كشينة الوزن ذات التدفق السفلي بالضغط السلبي وفقًا لعنصر الحماية 3، تتميز بأن الطبقة الماصة للإشعاع (24) عبارة عن طبقة غشاء رقيق ماص للموجات.

5. كشينة الوزن ذات التدفق السفلي بالضغط السلبي وفقًا لعنصر الحماية 1، تتميز بأنه يوجد لوحة تحكم (33) على جانب اللوح الفاصل (34) المواجه لغرفة العمل (21) وفي موضع بجانب سطح طاولة العمل (20).

6. كشينة الوزن ذات التدفق السفلي بالضغط السلبي وفقًا لعنصر الحماية 1، تتميز بأنه يتم تثبيت لوح معادل للتدفق (18) على السطح السفلي لمخرج الهواء A (30).

الوصف

المجال التقني

[0001] يتعلق نموذج المنفعة الحالي بالمجال التقني لكشائن الوزن، ويتعلق على وجه الخصوص بكشينة وزن ذات تدفق سفلي بضغط سلبي.

التقنية السابقة

[0002] كشينة الوزن هي جهاز تنقية محلي مخصص يُستخدم في أماكن مثل إنتاج المستحضرات الصيدلانية، والأبحاث الميكروبيولوجية، والتجارب العلمية. توفر الكشينة تدفق هواء أحادي الاتجاه رأسي؛ حيث يدور جزء من الهواء النظيف في منطقة العمل، ويُصرف الجزء الآخر إلى منطقة قريبة، مما ينتج عنه ضغط سلبي في منطقة العمل لمنع التلوث المتقاطع، مما يضمن بيئة عالية النقاء في منطقة العمل. يمكن إجراء عمليات وزن وتعبئة فرعية للغبار والكواشف في هذا الجهاز، والذي يمكنه التحكم في فيضان الغبار والكواشف وتطايرها للأعلى، ومنع الضرر الناتج عن استنشاق جسم الإنسان للغبار والكواشف، كما يتجنب التلوث المتقاطع للغبار والكواشف، مما يحمي البيئة الخارجية وسلامة العاملين في الأماكن المغلقة.

[0003] في التقنية السابقة، تصدر المروحة وبعض المعدات الأخرى داخل كشينة الوزن قدرًا معينًا من الضجيج أثناء التشغيل، مما يؤثر على بيئة العمل الخارجية؛ بالإضافة إلى ذلك، يكون سطح طاولة العمل في غرفة العمل ذا ارتفاع ثابت بشكل عام، وبالنسبة للعاملين من ارتفاعات مختلفة، يتعين عليهم التكيف مع ارتفاع الطاولة؛ إذا كان ارتفاع طاولة العمل لا يتطابق مع ارتفاع العمل المعتاد للعاملين، فسوف يتأثر راحتهم أثناء العمل، مما يؤثر بدوره على جودة العمل. في ضوء هذا الوضع، هناك حاجة ماسة إلى إدخال تحسينات.

ملخص نموذج المنفعة

[0004] بناءً على ذلك، يتمثل هدف نموذج المنفعة الحالي في توفير كشينة وزن ذات تدفق سفلي بضغط سلبي، يتم فيها من ناحية تعديل هيكل أجسام ألواح كشينة الوزن لتحسين وظيفة العزل الصوتي للكشينة، ومن ناحية أخرى توفير طاولة عمل قابلة للرفع، يمكن تعديل ارتفاعها وفقًا لارتفاع العاملين.

[0005] يوفر نموذج المنفعة الحالي كشينة وزن ذات تدفق سفلي بضغط سلبي، تتكون من جسم كشينة، ينقسم داخله بواسطة ألواح فاصلة إلى غرفة عمل، وغرفة ترشيح أولى، وغرفة عمل لمروحة، وغرفة ترشيح ثانية؛ تحتوي غرفة الترشيح الأولى على مرشح HEPA ومدخل هواء يتصل بغرفة العمل؛ يتم تثبيت مروحة في غرفة عمل المروحة، وتتصل المروحة بغرفة الترشيح الأولى عبر قناة هواء مدخلة، وتتصل بغرفة الترشيح الثانية عبر قناة هواء مخرجة؛ تحتوي غرفة الترشيح الثانية على مخرج هواء A ومخرج هواء B، ويتم تثبيت مرشح HEPA في غرفة الترشيح الثانية عند موضع مخرج الهواء A، ويتصل مخرج الهواء A بغرفة العمل، ويتصل مخرج الهواء B بالمساحة الخارجية لجسم الكشينة، ويوجد مرشح ابتدائي عند موضع مخرج الهواء B؛ تحتوي غرفة العمل على ستارة عازلة للغبار؛ يتم تجميع جسم الكشينة من عدد من الألواح الأفقية وعدد من الألواح الرأسية، ويتكون كل لوح أفقي وكل لوح رأسي من لوح خارجي ولوح داخلي، وتوجد على التوالي بين اللوح الخارجي واللوح الداخلي من الخارج إلى الداخل طبقة بينية مجوفة، وطبقة قطن عازل للصوت، وطبقة لوح ألياف زجاجية؛ يتم تثبيت طاولة منزلقة لولبية بمحرك سيرفو بشكل ثابت في الاتجاه الرأسي عند موضع لوح فاصل داخل غرفة العمل، ويوجد منزلق على الطاولة المنزلقة اللولبية للمحرك السيرفو، ويثبت سطح طاولة عمل بشكل ثابت على المنزلق.

[0006] كحل مفضل، فإن اللوح الخارجي واللوح الداخلي كلاهما مصنوعان من ألواح معدنية.

[0007] كحل مفضل، فإن الأسطح الخارجية للألواح الخارجية كل منها مغطى بطبقة ماصة للإشعاع.

[0008] كحل مفضل، فإن الطبقة الماصة للإشعاع عبارة عن طبقة غشاء رقيق ماص للموجات.

[0009] كحل مفضل، يوجد لوحة تحكم على جانب اللوح الفاصل المواجه لغرفة العمل وفي موضع بجانب سطح طاولة العمل.

[0010] كحل مفضل، يتم تثبيت لوح معادل للتدفق على السطح السفلي لمخرج الهواء A.

[0011] يقدم نموذج المنفعة الحالي التأثيرات المفيدة التالية:

[0012] 1. يتم تجميع جسم الكشينة من عدد من الألواح الأفقية وعدد من الألواح الرأسية، حيث يتكون كل لوح أفقي وكل لوح رأسي من لوح خارجي ولوح داخلي، وتوجد على التوالي بين اللوح الخارجي واللوح الداخلي من الخارج إلى الداخل طبقة بينية مجوفة، وطبقة قطن عازل للصوت، وطبقة لوح ألياف زجاجية؛ بفضل الخصائص الفيزيائية للقطن العازل للصوت في طبقة القطن العازل للصوت ولوح الألياف الزجاجية في طبقة لوح الألياف الزجاجية، بالإضافة إلى الطبقة البينية المجوفة، تتمتع الألواح الأفقية والألواح الرأسية بوظيفة عزل صوتي جيدة؛

[0013] 2. يتم تثبيت طاولة منزلقة لولبية بمحرك سيرفو بشكل ثابت في الاتجاه الرأسي عند موضع لوح فاصل داخل غرفة العمل، ويوجد منزلق على الطاولة المنزلقة اللولبية للمحرك السيرفو، ويثبت سطح طاولة عمل بشكل ثابت على المنزلق؛ يتم التحكم في تشغيل الطاولة المنزلقة اللولبية للمحرك السيرفو بواسطة نظام PLC، وتخرج الطاولة المنزلقة اللولبية للمحرك السيرفو الطاقة وتدفع سطح طاولة العمل عبر المنزلق لأداء حركات رفع وهبوط، مما يتيح تعديل الارتفاع بشكل تعسفي وفقًا لارتفاع العاملين، ويحسن الراحة أثناء العمل؛

[0014] 3. الأسطح الخارجية للألواح الخارجية كل منها مغطى بطبقة ماصة للإشعاع، والتي تمنح جسم الكشينة وظيفة امتصاص الموجات الكهرومغناطيسية.

وصف موجز للرسوم التوضيحية

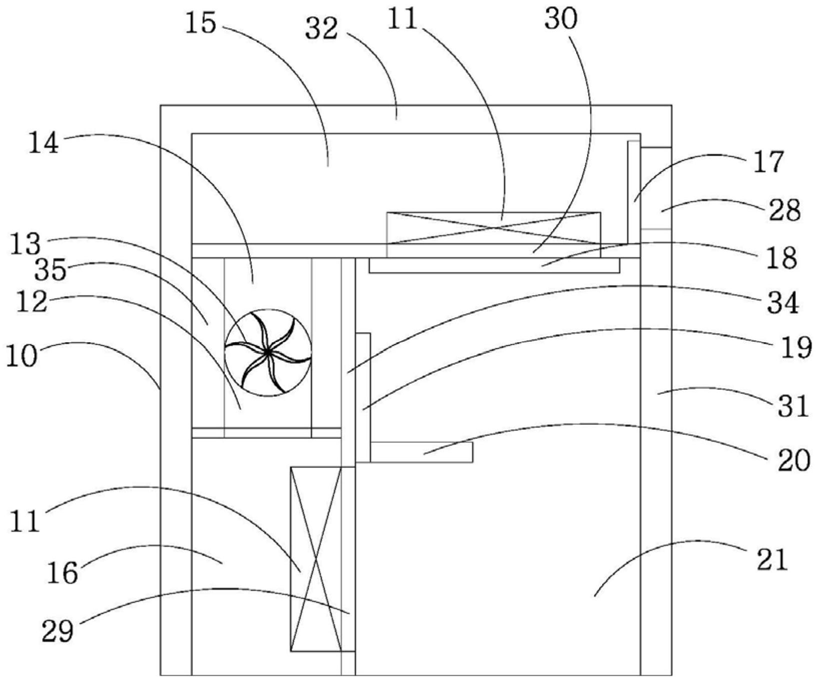

[0015] الشكل 1 هو عرض هيكلي لنموذج المنفعة الحالي.

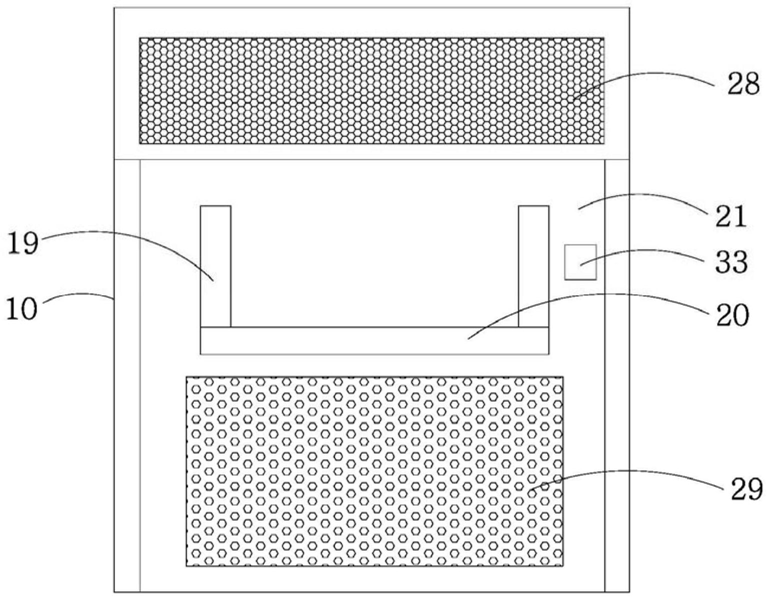

[0016] الشكل 2 هو عرض أمامي لنموذج المنفعة الحالي.

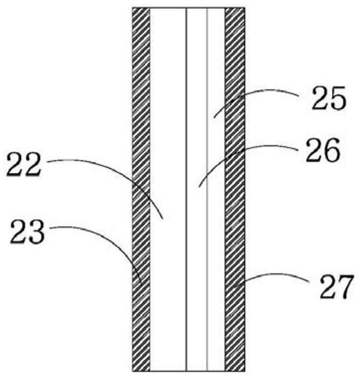

[0017] الشكل 3 هو عرض مقطعي جزئي للوح الرأسي واللوح الأفقي.

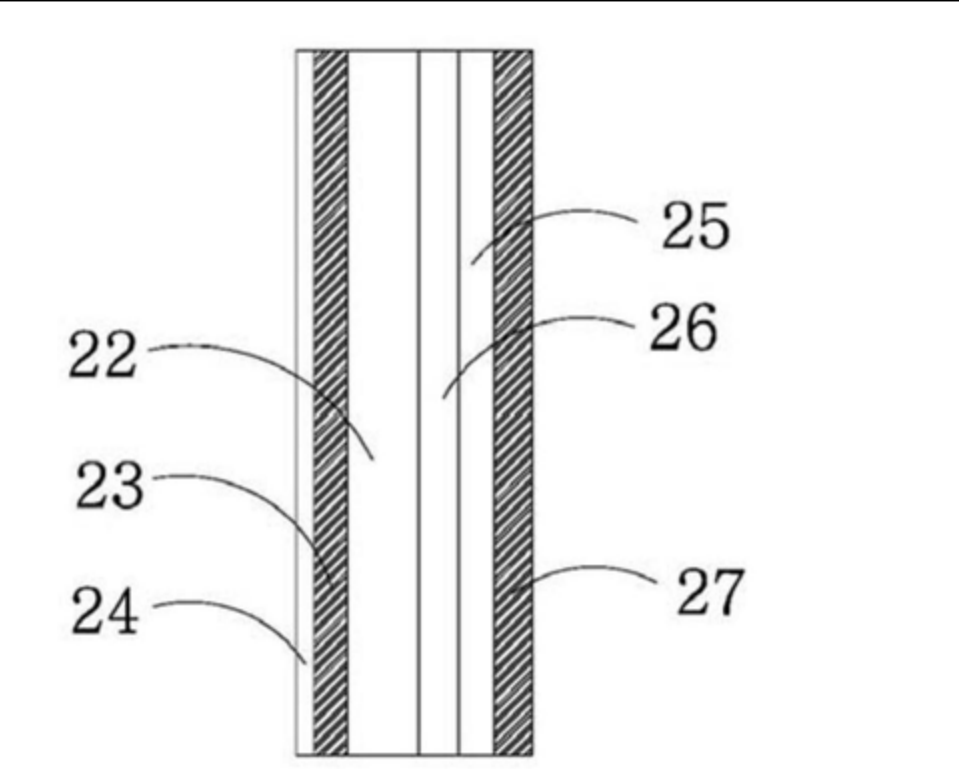

[0018] الشكل 4 هو عرض مقطعي جزئي للوح الرأسي واللوح الأفقي (مع طبقة غشاء رقيق ماص للموجات).

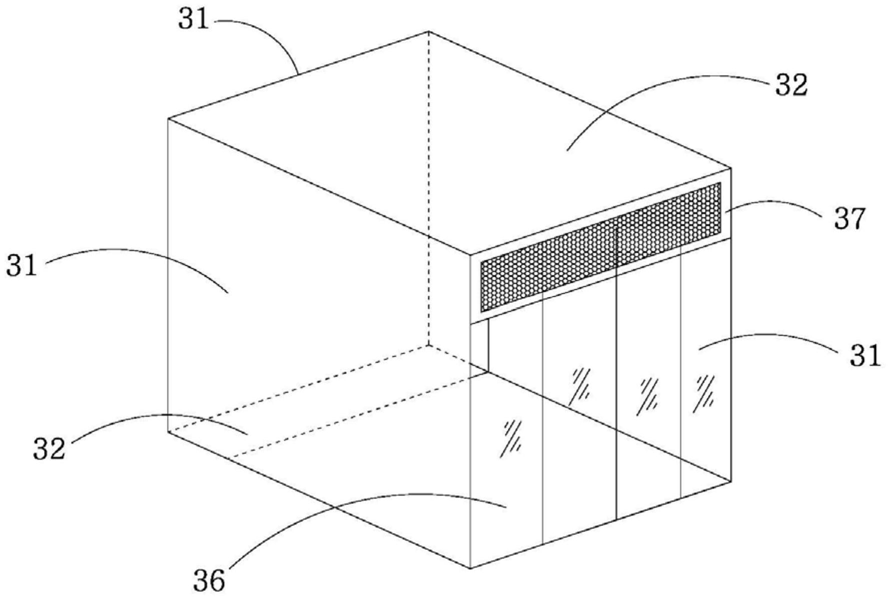

[0019] الشكل 5 هو عرض منظوري لجسم الكشينة.

[0020] الرموز المرجعية هي كالتالي: جسم الكشينة 10؛ مرشح HEPA 11؛ قناة الهواء المدخلة 12؛ المروحة 13؛ قناة الهواء المخرجة 14؛ غرفة الترشيح الثانية 15؛ غرفة الترشيح الأولى 16؛ المرشح الابتدائي 17؛ لوح معادل التدفق 18؛ الطاولة المنزلقة اللولبية بمحرك السيرفو 19؛ سطح طاولة العمل 20؛ غرفة العمل 21؛ الطبقة البينية المجوفة 22؛ اللوح الخارجي 23؛ الطبقة الماصة للإشعاع 24؛ طبقة لوح الألياف الزجاجية 25؛ طبقة القطن العازل للصوت 26؛ اللوح الداخلي 27؛ مخرج الهواء B 28؛ مدخل الهواء 29؛ مخرج الهواء A 30؛ اللوح الرأسي 31؛ اللوح الأفقي 32؛ لوحة التحكم 33؛ اللوح الفاصل 34؛ غرفة عمل المروحة 35؛ الستارة العازلة للغبار 36؛ الحاجز المثقب 37.

وصف تفصيلي للنماذج التنفيذية

[0021] لفهم أعمق للميزات والوسائل التقنية والأهداف والوظائف المحددة التي يحققها نموذج المنفعة الحالي، سيتم وصف نموذج المنفعة الحالي بمزيد من التفصيل أدناه بالرجوع إلى الرسوم التوضيحية المرفقة والنماذج التنفيذية المحددة.

[0022] بالرجوع إلى الأشكال من 1 إلى 5، تتكون كشينة الوزن ذات التدفق السفلي بالضغط السلبي من جسم كشينة 10؛ ينقسم داخل جسم الكشينة 10 بواسطة ألواح فاصلة 34 إلى غرفة عمل 21، وغرفة ترشيح أولى 16، وغرفة عمل لمروحة 35، وغرفة ترشيح ثانية 15؛ تحتوي غرفة الترشيح الأولى 16 على مرشح HEPA 11، وتحتوي غرفة الترشيح الأولى 16 على مدخل هواء 29 يتصل بغرفة العمل 21؛ يتم تثبيت مروحة 13 في غرفة عمل المروحة 35، وتتصل المروحة 13 بغرفة الترشيح الأولى 16 عبر قناة هواء مدخلة 12، وتتصل بغرفة الترشيح الثانية 15 عبر قناة هواء مخرجة 14؛ تحتوي غرفة الترشيح الثانية 15 على مخرج هواء A 30 ومخرج هواء B 28، ويتم تثبيت مرشح HEPA 11 في غرفة الترشيح الثانية 15 عند موضع مخرج الهواء A 30، ويتصل مخرج الهواء A 30 بغرفة العمل 21، ويتصل مخرج الهواء B 28 بالمساحة الخارجية لجسم الكشينة 10، ويوجد مرشح ابتدائي 17 عند موضع مخرج الهواء B 28، وتحتوي غرفة العمل 21 على ستارة عازلة للغبار 36، والستارة العازلة للغبار 36 عبارة عن كتلة مطاطية شفافة.

[0023] يتم تجميع جسم الكشينة 10 من عدد من الألواح الأفقية 32 وعدد من الألواح الرأسية 31، ويوجد حاجز مثقب 37 عند موضع مخرج الهواء B 28. في هذا النموذج التنفيذي، يتم تجميع جسم الكشينة 10 من ثلاثة ألواح رأسية 31 ولوحين أفقيين. يتكون كل لوح أفقي 32 وكل لوح رأسي 31 من لوح خارجي 23 ولوح داخلي 27، وتوجد على التوالي بين اللوح الخارجي 23 واللوح الداخلي 27 من الخارج إلى الداخل طبقة بينية مجوفة 22، وطبقة قطن عازل للصوت 26، وطبقة لوح ألياف زجاجية 25. في هذا النموذج التنفيذي، بفضل الخصائص الفيزيائية للقطن العازل للصوت في طبقة القطن العازل للصوت ولوح الألياف الزجاجية في طبقة لوح الألياف الزجاجية، بالإضافة إلى الطبقة البينية المجوفة، تتمتع الألواح الأفقية والألواح الرأسية بوظيفة عزل صوتي جيدة.

[0024] يتم تثبيت طاولة منزلقة لولبية بمحرك سيرفو 19 بشكل ثابت في الاتجاه الرأسي عند موضع لوح فاصل 34 داخل غرفة العمل 21، ويوجد منزلق على الطاولة المنزلقة اللولبية للمحرك السيرفو 19، ويثبت سطح طاولة عمل 20 بشكل ثابت على المنزلق؛ توجد لوحة تحكم 33 على جانب اللوح الفاصل 34 المواجه لغرفة العمل 21 وفي موضع بجانب سطح طاولة العمل 20؛ كل من المروحة 13 والطاولة المنزلقة اللولبية بمحرك السيرفو 19 متصلان بنظام تحكم PLC ويتم تشغيلهما عبر لوحة التحكم؛ يتم التحكم في تشغيل الطاولة المنزلقة اللولبية للمحرك السيرفو بواسطة نظام PLC، وتخرج الطاولة المنزلقة اللولبية للمحرك السيرفو الطاقة وتدفع سطح طاولة العمل عبر المنزلق لأداء حركات رفع وهبوط، مما يتيح التعديل التعسفي وفقًا لارتفاع العاملين، ويحسن الراحة أثناء العمل.

[0025] كنموذج تنفيذي مفضل، فإن اللوح الخارجي 23 واللوح الداخلي 27 كلاهما مصنوعان من ألواح معدنية.

[0026] كنموذج تنفيذي مفضل، فإن الأسطح الخارجية للألواح الخارجية 23 كل منها مغطى بطبقة ماصة للإشعاع 24، والطبقة الماصة للإشعاع 24 عبارة عن طبقة غشاء رقيق ماص للموجات، ويتمتع جسم الكشينة بوظيفة امتصاص الموجات الكهرومغناطيسية عبر الطبقة الماصة للإشعاع.

[0027] كنموذج تنفيذي مفضل، يتم تثبيت لوح معادل للتدفق 18 على السطح السفلي لمخرج الهواء A 30.

[0028] تعبر النماذج التنفيذية المذكورة أعلاه فقط عن عدة نماذج تنفيذية لنموذج المنفعة الحالي، ووصفها محدد ومفصل نسبيًا، ولكن لا يجب تفسيره على أنه يحد من نطاق براءة نموذج المنفعة الحالي. تجدر الإشارة إلى أنه يمكن لأصحاب المهارة العادية في المجال إجراء عدة تعديلات وتحسينات دون الخروج عن فكرة نموذج المنفعة الحالي، وكل هذه التعديلات والتحسينات تقع ضمن نطاق حماية نموذج المنفعة الحالي. لذلك، يجب تحديد نطاق حماية براءة نموذج المنفعة الحالي من خلال عناصر الحماية المرفقة.

الرسوم التوضيحية

الشكل 1 — عرض هيكلي لكشينة الوزن ذات التدفق السفلي بالضغط السلبي

الشكل 2 — عرض أمامي لكشينة الوزن ذات التدفق السفلي بالضغط السلبي

الشكل 3 — عرض مقطعي جزئي للوح الرأسي واللوح الأفقي

الشكل 4 — عرض مقطعي جزئي للوح الرأسي واللوح الأفقي (مع طبقة غشاء رقيق ماص للموجات)

الشكل 5 — عرض منظوري لجسم الكشينة
