صندوق تحكم بشاشة عرض طبية (نموذج منفعة CN 210328259 U)

يوفر نموذج المنفعة الحالي صندوق تحكم لشاشة عرض طبية، يشتمل على جسم صندوق، حيث يشتمل جسم الصندوق على حجرة أولى، وحجرة ثانية، وثالثة...

الملخص

يوفر النموذج المنفعة الحالي صندوق تحكم لشاشة عرض طبية، يتكون من جسم صندوق، حيث يتكون جسم الصندوق من حجرة أولى وحجرة ثانية وحجرة ثالثة؛ يتم توفير لوحة عرض في الطرف الأمامي للحجرة الأولى، ويرتبط الطرف السفلي للوحة العرض ارتباطًا دورانيًا بجسم الصندوق، ويتم توفير مزلاج ارتدادي على الجانب الداخلي للطرف العلوي للوحة العرض، ويتم توفير جهاز ارتدادي مطابق للمزلاج الارتدادي في الطرف العلوي للجانب الداخلي للحجرة الأولى؛ يتم توفير لوحة تركيب في الطرف الأمامي للحجرة الثانية، ويثبت مستشعر درجة حرارة على الجانب الداخلي للوحة التركيب؛ ويتم توفير درج داخل الحجرة الثالثة. يعتمد صندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي هيكلًا مدمجًا في الجدار، مما يسمح بتثبيت جسم الصندوق داخل الجدار، ثم يتم توفير لوحة العرض على جسم الصندوق؛ علاوة على ذلك، يمكن فتح لوحة العرض بالضغط عليها، بحيث يتم توفير مساحة تخزين كبيرة نسبيًا داخل لوحة العرض لتسهيل تخزين الأدوات.

معلومات البراءة

البند	التفاصيل
جهة الإصدار	الإدارة الوطنية للملكية الفكرية في جمهورية الصين الشعبية (CNIPA)
نوع المستند	براءة نموذج منفعة
رقم نشر الترخيص	CN 210328259 U
تاريخ نشر الترخيص	2020.04.14
رقم الطلب	201920993160.9
تاريخ الإيداع	2019.06.28
صاحب البراءة	شركة دونغقوان بينغتشي لتكنولوجيا التنقية المحدودة
العنوان	طريق تانغيلانغوي، قرية تانغجياو، بلدة تشاشان، مدينة دونغقوان، مقاطعة غوانغدونغ 523378، الصين
المخترعون	هو غووبنغ
وكالة البراءة	وكالة دونغقوان يونغتشياو للملكية الفكرية (شراكة عامة) 44400
وكيل البراءة	هو شينهوا
التصنيف الدولي للبراءات (IPC)	H05K 5/02(2006.01)
عنوان النموذج المنفعة	صندوق تحكم لشاشة عرض طبية

المطالب

صندوق تحكم لشاشة عرض طبية، يتكون من:
- جسم صندوق (1)، يتكون جسم الصندوق (1) من حجرة أولى (11) وحجرة ثانية (12) وحجرة ثالثة (13)؛
- لوحة عرض (2) يتم توفيرها في الطرف الأمامي للحجرة الأولى (11)، ويرتبط الطرف السفلي للوحة العرض (2) ارتباطًا دورانيًا بجسم الصندوق (1)؛
- مزلاج ارتدادي (31) يتم توفيره على الجانب الداخلي للطرف العلوي للوحة العرض (2)، وجهاز ارتدادي (32) مطابق للمزلاج الارتدادي (31) يتم توفيره في الطرف العلوي للجانب الداخلي للحجرة الأولى (11)؛
- لوحة تركيب (41) يتم توفيرها في الطرف الأمامي للحجرة الثانية (12)، ويثبت مستشعر درجة حرارة (42) على الجانب الداخلي للوحة التركيب (41)؛ و
- درج (43) يتم توفيره داخل الحجرة الثالثة (13).
صندوق تحكم شاشة العرض الطبية وفقًا للمطلب 1، يتميز بأن لوحة التركيب (41) مزودة بثقب نافذ (411) يتصل بمستشعر درجة الحرارة (42).
صندوق تحكم شاشة العرض الطبية وفقًا للمطلب 1، يتميز بأنه يتم وضع صفيحة مجففة (51) أيضًا داخل الحجرة الثانية (12)، وتثبت لوحة سفلية (52) بين الحجرة الأولى (11) والحجرة الثانية (12)، واللوحة السفلية (52) مزودة بعدة ثقوب تهوية، ويتم توفير لوحة غطاء (521) أيضًا في الجزء الأوسط من اللوحة السفلية (52).
صندوق تحكم شاشة العرض الطبية وفقًا للمطلب 1، يتميز بأنه يتم توفير جزء سحب يدوي (431) في الطرف الأمامي للدرج (43).
صندوق تحكم شاشة العرض الطبية وفقًا للمطلب 1، يتميز بأنه يتم توفير مزلاجين ارتداديين (31) وجهازين ارتداديين (32).

الوصف

المجال التقني

[0001] يتعلق النموذج المنفعة الحالي بمجال المعدات الطبية، وعلى وجه الخصوص بصندوق تحكم لشاشة عرض طبية.

فن الخلفية

[0002] في غرف العمليات بالمستشفيات، عادة ما يتم تعليق شاشة عرض على الجدار لتسهيل ملاحظة الأطباء والممرضات لمعلمات درجة الحرارة والرطوبة الداخلية وللتوقيت المحلي. معظم هياكل شاشات العرض الموجودة هي هياكل معلقة على الجدار؛ بما أن الغبار يتراكم بسهولة في مواقع واجهة الطاقة وفتحة مكبر الصوت وثقوب التبديد الحراري للشاشة، فمن السهل أن تتكاثر البكتيريا، مما يلوث بيئة غرفة العمليات الداخلية بشكل خطير.

ملخص النموذج المنفعة

[0003] في ضوء المشاكل المذكورة أعلاه، يوفر النموذج المنفعة الحالي صندوق تحكم لشاشة عرض طبية، يعتمد هيكلًا مدمجًا في الجدار، مما يسمح بتثبيت جسم الصندوق داخل الجدار، ثم يتم توفير لوحة العرض على جسم الصندوق؛ علاوة على ذلك، يمكن فتح لوحة العرض بالضغط عليها، بحيث يتم توفير مساحة تخزين كبيرة نسبيًا داخل لوحة العرض لتسهيل تخزين الأدوات.

[0004] لتحقيق الهدف المذكور أعلاه، يحل النموذج المنفعة الحالي المشاكل المذكورة أعلاه عن طريق الحل التقني التالي:

[0005] صندوق تحكم لشاشة عرض طبية، يتكون من جسم صندوق، حيث يتكون جسم الصندوق من حجرة أولى وحجرة ثانية وحجرة ثالثة؛ يتم توفير لوحة عرض في الطرف الأمامي للحجرة الأولى، ويرتبط الطرف السفلي للوحة العرض ارتباطًا دورانيًا بجسم الصندوق، ويتم توفير مزلاج ارتدادي على الجانب الداخلي للطرف العلوي للوحة العرض، ويتم توفير جهاز ارتدادي مطابق للمزلاج الارتدادي في الطرف العلوي للجانب الداخلي للحجرة الأولى؛ يتم توفير لوحة تركيب في الطرف الأمامي للحجرة الثانية، ويثبت مستشعر درجة حرارة على الجانب الداخلي للوحة التركيب؛ ويتم توفير درج داخل الحجرة الثالثة.

[0006] على وجه التحديد، لوحة التركيب مزودة بثقب نافذ يتصل بمستشعر درجة الحرارة.

[0007] على وجه التحديد، يتم وضع صفيحة مجففة أيضًا داخل الحجرة الثانية، وتثبت لوحة سفلية بين الحجرة الأولى والحجرة الثانية، واللوحة السفلية مزودة بعدة ثقوب تهوية، ويتم توفير لوحة غطاء أيضًا في الجزء الأوسط من اللوحة السفلية.

[0008] على وجه التحديد، يتم توفير جزء سحب يدوي في الطرف الأمامي للدرج.

[0009] على وجه التحديد، يتم توفير مزلاجين ارتداديين وجهازين ارتداديين.

[0010] يتمتع النموذج المنفعة الحالي بالفوائد المفيدة التالية:

[0011] أولاً، يعتمد صندوق تحكم شاشة العرض الطبية الذي يوفره النموذج المنفعة الحالي هيكلًا مدمجًا في الجدار، مما يسمح بتثبيت جسم الصندوق داخل الجدار، ثم يتم توفير لوحة العرض على جسم الصندوق؛ علاوة على ذلك، يمكن فتح لوحة العرض بالضغط عليها عبر الجهاز الارتدادي، بحيث يتم توفير مساحة تخزين كبيرة نسبيًا داخل لوحة العرض لتسهيل تخزين الأدوات؛

[0012] ثانيًا، تم إضافة درج قابل للسحب في الجزء السفلي من جسم الصندوق، ويمكن تخزين الأدوات في الدرج بالمثل؛

[0013] ثالثًا، تم إضافة صفيحة مجففة في الحجرة الثانية، ويتم توفير عدة ثقوب تهوية تتصل بالحجرة الأولى في الطرف العلوي، بحيث تظل المساحة داخل الحجرة الأولى جافة، مما يتجنب تكاثر البكتيريا بسهولة في البيئة الرطبة.

وصف موجز للرسوم التوضيحية

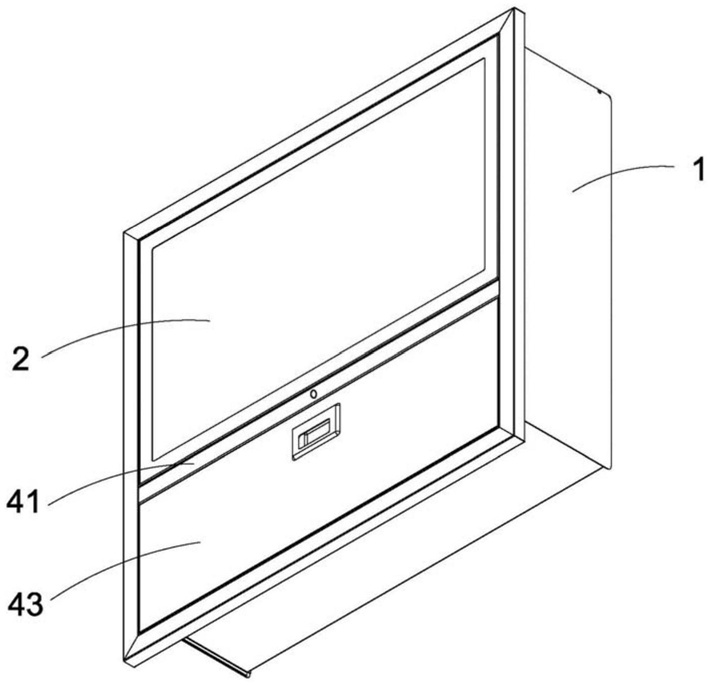

[0014] الشكل 1 هو أول عرض تخطيطي هيكلي لصندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي.

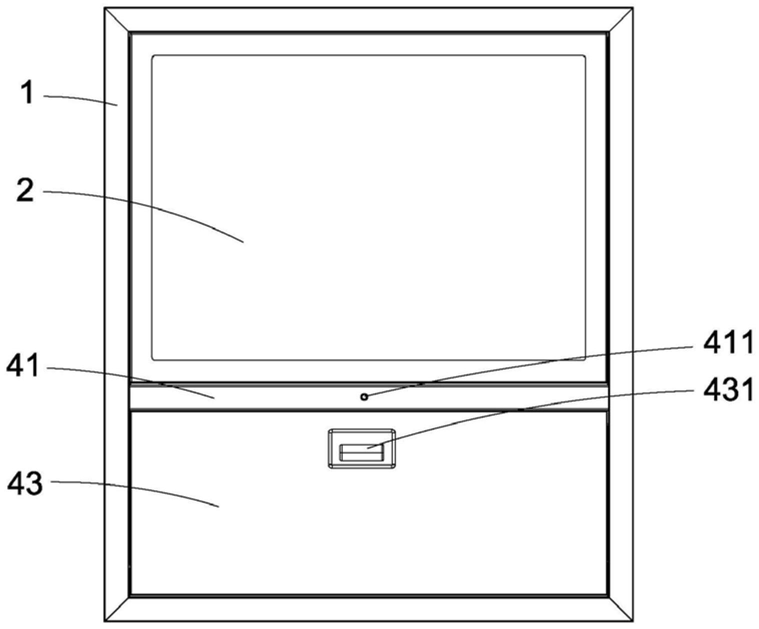

[0015] الشكل 2 هو ثاني عرض تخطيطي هيكلي لصندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي.

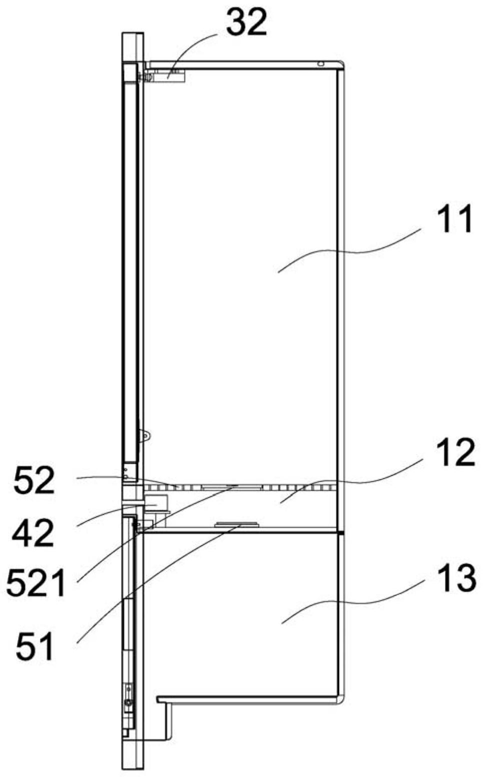

[0016] الشكل 3 هو ثالث عرض تخطيطي هيكلي لصندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي.

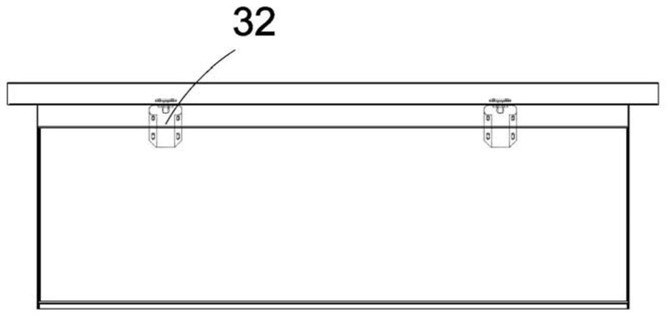

[0017] الشكل 4 هو رابع عرض تخطيطي هيكلي لصندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي.

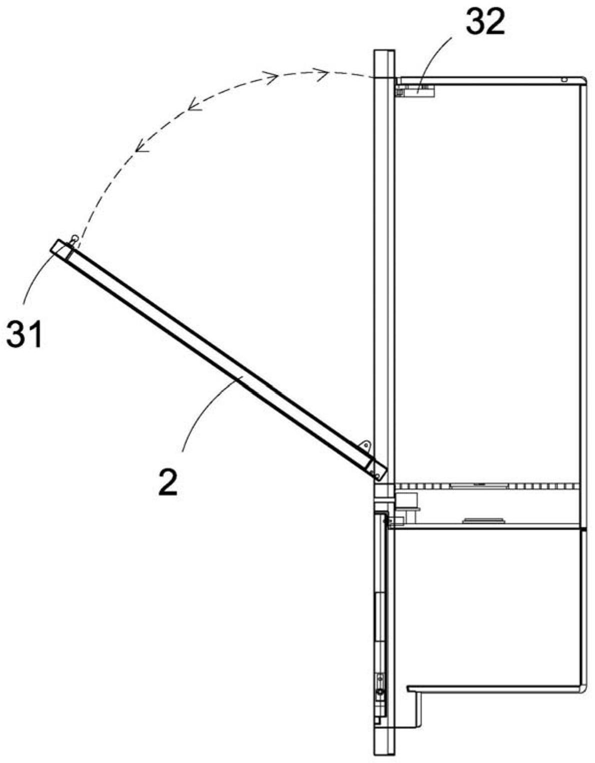

[0018] الشكل 5 هو خامس عرض تخطيطي هيكلي لصندوق تحكم شاشة العرض الطبية للنموذج المنفعة الحالي.

[0019] علامات الإشارة هي كالتالي: جسم الصندوق 1؛ الحجرة الأولى 11؛ الحجرة الثانية 12؛ الحجرة الثالثة 13؛ لوحة العرض 2؛ المزلاج الارتدادي 31؛ الجهاز الارتدادي 32؛ لوحة التركيب 41؛ الثقب النافذ 411؛ مستشعر درجة الحرارة 42؛ الدرج 43؛ جزء السحب اليدوي 431؛ الصفيحة المجففة 51؛ اللوحة السفلية 52؛ لوحة الغطاء 521.

وصف تفصيلي للنماذج التنفيذية

[0020] سيتم وصف النموذج المنفعة الحالي بمزيد من التفصيل أدناه بالاقتران مع النماذج التنفيذية والرسوم التوضيحية المرفقة، ولكن النماذج التنفيذية للنموذج المنفعة الحالي لا تقتصر على ذلك.

[0021] كما هو موضح في الأشكال من 1 إلى 5:

[0022] يتكون صندوق تحكم شاشة عرض طبية من جسم صندوق 1، يتكون جسم الصندوق 1 من حجرة أولى 11 وحجرة ثانية 12 وحجرة ثالثة 13؛ يتم توفير لوحة عرض 2 في الطرف الأمامي للحجرة الأولى 11، ويتم إدخال محتوى العرض للوحة العرض 2 عبر نظام تحكم مطابق، ويمكن عرض معلمات مثل درجة الحرارة والرطوبة الداخلية على لوحة العرض 2 في الوقت الفعلي؛ ويرتبط الطرف السفلي للوحة العرض 2 ارتباطًا دورانيًا بجسم الصندوق 1، ويتم توفير مزلاج ارتدادي 31 على الجانب الداخلي للطرف العلوي للوحة العرض 2، ويتم توفير جهاز ارتدادي 32 مطابق للمزلاج الارتدادي 31 في الطرف العلوي للجانب الداخلي للحجرة الأولى 11؛ بالضغط على الطرف العلوي للوحة العرض 2، يتم فتح الطرف العلوي للوحة العرض 2 تحت تأثير المزلاج الارتدادي 31 والجهاز الارتدادي 32، ويمكن تخزين الأدوات في الحجرة الأولى 11 بعد الفتح؛ يتم توفير لوحة تركيب 41 في الطرف الأمامي للحجرة الثانية 12، ويثبت مستشعر درجة حرارة 42 على الجانب الداخلي للوحة التركيب 41، ويتم توفير درج 43 داخل الحجرة الثالثة 13.

[0023] بشكل مفضل، لوحة التركيب 41 مزودة بثقب نافذ 411 يتصل بمستشعر درجة الحرارة 42، ويستخدم مستشعر درجة الحرارة 42 لمراقبة درجة الحرارة في الجانب الأمامي لجسم الصندوق 1.

[0024] بشكل مفضل، يتم وضع صفيحة مجففة 51 أيضًا داخل الحجرة الثانية 12، وتثبت لوحة سفلية 52 بين الحجرة الأولى 11 والحجرة الثانية 12، واللوحة السفلية 52 مزودة بعدة ثقوب تهوية، ويتم توفير لوحة غطاء 521 أيضًا في الجزء الأوسط من اللوحة السفلية 52، بحيث تظل المساحة داخل الحجرة الأولى 11 جافة، مما يتجنب تكاثر البكتيريا بسهولة في البيئة الرطبة.

[0025] بشكل مفضل، لتسهيل قيام المستخدم بسحب الدرج 43 للخارج، يتم توفير جزء سحب يدوي 431 في الطرف الأمامي للدرج 43.

[0026] بشكل مفضل، يتم توفير مزلاجين ارتداديين 31 وجهازين ارتداديين 32.

[0027] تعبر النماذج التنفيذية المذكورة أعلاه فقط عن نموذج تنفيذي واحد للنموذج المنفعة الحالي، ووصفها محدد ومفصل نسبيًا، ولكن لا يجب تفسيره على أنه يحد من نطاق حماية النموذج المنفعة الحالي. تجدر الإشارة إلى أنه يمكن للعاملين العاديين في المجال إجراء العديد من التعديلات والتحسينات دون الخروج عن فكرة النموذج المنفعة الحالي، وكلها تقع ضمن نطاق حماية النموذج المنفعة الحالي. لذلك، يجب تحديد نطاق حماية براءة النموذج المنفعة الحالي من خلال المطالب المرفقة.
