مخرج إمداد هواء سهل التركيب والفك (نموذج منفعة CN 208382489 U)

الملخص

يقدم نموذج المنفعة الحالي منفذ إمداد هواء سهل التجميع والفك، يتكون من جسم أسطواني ومرشح وصمام تنظيم. يحتوي الجسم الأسطواني على تجويف داخلي؛ ويوجد على التجويف الداخلي إطار حامل مرشح يتطابق مع التجويف الداخلي، ويكون متصلاً منزلقاً بالجدار الجانبي للتجويف الداخلي. يخترق إطار حامل المرشح مقبس يتطابق مع شكل المرشح، ويتصل المقبس بالتجويف الداخلي، ويكون المرشح موصولاً بثبات بالمقبس. يكون محرك موصول بثبات بأعلى التجويف الداخلي، ومرتبط بإطار حامل المرشح عبر وصلة قيادة لولبية. تكون لوحة ناشرة مفصلية في أسفل الجسم الأسطواني عبر زنبرك التوائي، ويخترق اللوحة الناشرة عدد من قنوات إخراج الهواء. عند الحاجة إلى صيانة المرشح أو استبداله، يتم فتح اللوحة الناشرة، ويقوم المحرك بدفع إطار حامل المرشح للتحرك لأسفل؛ فينزلق إطار حامل المرشح لأسفل على طول الجدار الجانبي للتجويف الداخلي حتى يصل إلى الارتفاع المطلوب، ثم يتم إخراج المرشح من المقبس لإجراء الصيانة أو الاستبدال. يتميز الهيكل بالبساطة، والعملية بسيطة ومريحة، كما يمكن تحسين سهولة تجميع وفك المرشح، ورفع كفاءة استبدال المرشح أو صيانته.

معلومات البراءة

المطالبات

1. منفذ إمداد هواء سهل التجميع والفك، يتكون من جسم أسطواني (1)، ومرشح (2)، وصمام تنظيم (3)، حيث يكون صمام التنظيم (3) موصولاً بثبات عند مدخل الهواء للجسم الأسطواني (1)، ويتميز بأن الجسم الأسطواني (1) يحتوي على تجويف داخلي (100)؛

   • يوجد على التجويف الداخلي (100) إطار حامل مرشح (4) يتطابق مع التجويف الداخلي (100)، ويكون إطار حامل المرشح (4) متصلاً منزلقاً بالجدار الجانبي للتجويف الداخلي (100)؛
   • يخترق إطار حامل المرشح (4) مقبس (40) يتطابق مع شكل المرشح (2)، ويتصل المقبس (40) بالتجويف الداخلي (100)، ويكون المرشح (2) موصولاً بثبات بالمقبس (40)؛
   • يكون محرك (5) موصولاً بثبات بأعلى التجويف الداخلي (100)، ويكون المحرك (5) في وصلة قيادة لولبية مع إطار حامل المرشح (4)؛
   • وتكون لوحة ناشرة (6) مفصلية في أسفل الجسم الأسطواني (1) عبر زنبرك التوائي، مع اختراق اللوحة الناشرة (6) لعدد من قنوات إخراج الهواء (60).

2. منفذ إمداد الهواء سهل التجميع والفك وفقًا للمطلب 1، ويتميز بأن قضبان التوجيه (7) موصولة بثبات في كلا الجانبين المتقابلين لإطار حامل المرشح (4)، وتوجد على الجسم الأسطواني (1) فتحات توجيه (101) تتطابق مع قضبان التوجيه (7)، وتُدخل قضبان التوجيه (7) في فتحات التوجيه (101) وتكون متصلة بها منزلقاً.

3. منفذ إمداد الهواء سهل التجميع والفك وفقًا للمطلب 1، ويتميز بأن حلقة تحديد الموضع (41) توجد على إطار حامل المرشح (4) عند جانب واحد من المقبس (40)، ويرتكز أعلى المرشح (2) على أسفل حلقة تحديد الموضع (41).

4. منفذ إمداد الهواء سهل التجميع والفك وفقًا للمطلب 1، ويتميز بأن عجلات الإيقاف اللامركزية (8) متصلة دورانيًا بكلا الجانبين المتقابلين لأسفل إطار حامل المرشح (4)، وترتكز قمم عجلات الإيقاف اللامركزية (8) على أسفل المرشح (2).

5. منفذ إمداد الهواء سهل التجميع والفك وفقًا للمطلب 3، ويتميز بأن حشية مخففة للاهتزاز (9) تتطابق مع شكل حلقة تحديد الموضع (41) ملصوقة في أسفل حلقة تحديد الموضع (41).

6. منفذ إمداد الهواء سهل التجميع والفك وفقًا للمطلب 1، ويتميز بأن خطاف القفل (10) مفصلي على جانب واحد من اللوحة الناشرة (6)، ومقبض القفل (11) المتطابق مع خطاف القفل (10) موصول بثبات بجانب واحد من الجسم الأسطواني (1).

الوصف

المجال التقني

[0001] يتعلق نموذج المنفعة الحالي بالمجال التقني لمعدات تنقية الهواء، ويكشف على وجه الخصوص عن منفذ إمداد هواء سهل التجميع والفك.

خلفية التقنية

[0002] تُستخدم منافذ إمداد الهواء على نطاق واسع في الوقاية من تلوث الهواء الداخلي ومكافحته في مختلف الأماكن العامة، كما تُستخدم بكثرة في البناء الجديد وتجديد مشاريع الغرف النظيفة في الصناعات الدوائية والصحية والإلكترونية والكيميائية وغيرها من الصناعات؛ ويتم إيصال الهواء الذي تمت ترشيحه عبر منافذ إمداد الهواء إلى الأماكن الداخلية، مما يضمن بشكل فعال وصول جودة الهواء الداخلي إلى حالة مثالية. يتكون منفذ إمداد الهواء بشكل أساسي من جسم صندوقي ولوحة ناشرة ومرشح وصمام تنظيم، ويُعد المرشح من بينها مادة استهلاكية تتطلب الاستبدال الدوري. في الوقت الحالي، يتم تثبيت معظم منافذ إمداد الهواء على الأسقف الداخلية، ويُثبت المرشح بشكل ثابت داخل الجسم الصندوقي؛ وعند استبدال المرشح، يلزم استخدام سلم لإجراء العملية، مما يجعل عملية الاستبدال معقدة وذات كفاءة منخفضة.

ملخص نموذج المنفعة

[0003] في ضوء ذلك، ومن أجل معالجة مشاكل التقنية السابقة، يلزم توفير منفذ إمداد هواء سهل التجميع والفك ذي بنية فريدة، يجعل عمليتي تجميع وفك المرشح أبسط وأكثر ملاءمة، ويحسن كفاءة استبدال المرشح أو صيانته.

[0004] لحل مشاكل التقنية السابقة، يكشف نموذج المنفعة الحالي عن منفذ إمداد هواء سهل التجميع والفك، يتكون من جسم أسطواني ومرشح وصمام تنظيم، حيث يكون صمام التنظيم موصولًا بثبات عند مدخل الهواء للجسم الأسطواني؛ يحتوي الجسم الأسطواني على تجويف داخلي؛ ويوجد على التجويف الداخلي إطار حامل مرشح يتطابق مع التجويف الداخلي، ويكون متصلاً منزلقاً بالجدار الجانبي للتجويف الداخلي؛ يخترق إطار حامل المرشح مقبس يتطابق مع شكل المرشح، ويتصل المقبس بالتجويف الداخلي، ويكون المرشح موصولًا بثبات بالمقبس؛ يكون محرك موصولًا بثبات بأعلى التجويف الداخلي، ومرتبط بإطار حامل المرشح عبر وصلة قيادة لولبية؛ تكون لوحة ناشرة مفصلية في أسفل الجسم الأسطواني عبر زنبرك التوائي، ويخترق اللوحة الناشرة عدد من قنوات إخراج الهواء.

[0005] بشكل مفضل، تكون قضبان التوجيه موصولة بثبات في كلا الجانبين المتقابلين لإطار حامل المرشح، وتوجد على الجسم الأسطواني فتحات توجيه تتطابق مع قضبان التوجيه، وتُدخل قضبان التوجيه في فتحات التوجيه وتكون متصلة بها منزلقاً.

[0006] بشكل مفضل، توجد حلقة تحديد الموضع على إطار حامل المرشح عند جانب واحد من المقبس، ويرتكز أعلى المرشح على أسفل حلقة تحديد الموضع.

[0007] بشكل مفضل، تكون عجلات الإيقاف اللامركزية متصلة دورانيًا بكلا الجانبين المتقابلين لأسفل إطار حامل المرشح، وترتكز قمم عجلات الإيقاف اللامركزية على أسفل المرشح.

[0008] بشكل مفضل، تكون حشية مخففة للاهتزاز تتطابق مع شكل حلقة تحديد الموضع ملصوقة في أسفل حلقة تحديد الموضع.

[0009] بشكل مفضل، يكون خطاف القفل مفصليًا على جانب واحد من اللوحة الناشرة، ويكون مقبض القفل المتطابق مع خطاف القفل موصولًا بثبات بجانب واحد من الجسم الأسطواني.

[0010] يتمتع نموذج المنفعة الحالي بالفوائد التالية: يكشف نموذج المنفعة الحالي عن منفذ إمداد هواء سهل التجميع والفك ذي بنية فريدة؛ عند الحاجة إلى صيانة المرشح أو استبداله، يتم فتح اللوحة الناشرة، ويقوم المحرك بدفع إطار حامل المرشح للتحرك لأسفل؛ فينزلق إطار حامل المرشح لأسفل على طول الجدار الجانبي للتجويف الداخلي حتى يصل إلى الارتفاع المطلوب، ثم يتم إخراج المرشح من المقبس لإجراء الصيانة أو الاستبدال. بعد الانتهاء من استبدال المرشح، يقوم المحرك بدفع إطار حامل المرشح للارتفاع عائداً إلى التجويف الداخلي لتحقيق إعادة الضبط، ثم يتم إغلاق اللوحة الناشرة ليدخل منفذ إمداد الهواء في حالة قابلة للاستخدام مرة أخرى. يتميز الهيكل بالبساطة، والعملية بسيطة ومريحة؛ ويمكن تحسين سهولة تجميع وفك المرشح، ورفع كفاءة استبدال المرشح أو صيانته. عندما يقوم المحرك بدفع إطار حامل المرشح للانزلاق لأعلى ولأسفل على طول الجدار الجانبي للتجويف الداخلي، تنزلق قضبان التوجيه لأعلى ولأسفل على طول فتحات التوجيه، مما يحسن استقرار حركة إطار حامل المرشح. يمكن لحلقة تحديد الموضع الموجودة على جانب واحد من المقبس تحديد موضع تركيب المرشح ومنع انزياحه أثناء الاستخدام. قبل إخراج المرشح من المقبس، يتم تدوير عجلات الإيقاف اللامركزية لإزالة دعمها للمرشح؛ وبعد إدخال مرشح جديد في المقبس، يتم تدوير عجلات الإيقاف اللامركزية بحيث تدعم المرشح، مما يمنع سقوطه من المقبس. يتم لصق الحشية المخففة للاهتزاز في أسفل حلقة تحديد الموضع، وبعد إدخال المرشح في المقبس، يلامس أعلى المرشح الحشية، مما يقلل الاهتزاز بين المرشح وإطار حامل المرشح أثناء الاستخدام. بعد الانتهاء من استبدال المرشح، يتم ربط خطاف القفل بمقبض القفل، مما يحسن استقرار تثبيت اللوحة الناشرة ويقلل الاهتزاز بين اللوحة الناشرة والجسم الأسطواني.

وصف موجز للرسومات

[0011] الشكل 1 هو منظر مقطعي لبنية منفذ إمداد الهواء في نموذج المنفعة الحالي.

[0012] الشكل 2 هو منظر خارجي لبنية منفذ إمداد الهواء في نموذج المنفعة الحالي.

[0013] الشكل 3 هو منظر بني لإطار حامل المرشح في نموذج المنفعة الحالي.

[0014] الرموز المرجعية كالتالي: الجسم الأسطواني 1؛ التجويف الداخلي 100؛ فتحة التوجيه 101؛ المرشح 2؛ صمام التنظيم 3؛ إطار حامل المرشح 4؛ المقبس 40؛ حلقة تحديد الموضع 41؛ المحرك 5؛ اللوحة الناشرة 6؛ قناة إخراج الهواء 60؛ قضيب التوجيه 7؛ عجلة الإيقاف اللامركزية 8؛ الحشية المخففة للاهتزاز 9؛ خطاف القفل 10؛ مقبض القفل 11.

وصف تفصيلي للنماذج التنفيذية

[0015] لتمكين فهم أعمق للميزات والوسائل التقنية والأهداف والوظائف المحددة التي يحققها نموذج المنفعة الحالي، يتم وصف نموذج المنفعة الحالي بمزيد من التفصيل أدناه بالاقتران مع الرسومات المرفقة والوصف التفصيلي للنماذج التنفيذية.

[0016] يُرجى الرجوع إلى الأشكال من 1 إلى 3.

[0017] يكشف أحد النماذج التنفيذية لنموذج المنفعة الحالي عن منفذ إمداد هواء سهل التجميع والفك، يتكون من جسم أسطواني 1، ومرشح 2، وصمام تنظيم 3، حيث يكون صمام التنظيم 3 موصولًا بثبات عند مدخل الهواء للجسم الأسطواني 1؛ يحتوي الجسم الأسطواني 1 على تجويف داخلي 100؛ ويوجد على التجويف الداخلي 100 إطار حامل مرشح 4 يتطابق مع التجويف الداخلي 100، ويكون متصلاً منزلقاً بالجدار الجانبي للتجويف الداخلي 100؛ يخترق إطار حامل المرشح 4 مقبس 40 يتطابق مع شكل المرشح 2، ويتصل المقبس 40 بالتجويف الداخلي 100، ويكون المرشح 2 موصولًا بثبات بالمقبس 40؛ يكون محرك 5 موصولًا بثبات بأعلى التجويف الداخلي 100، ومرتبط بإطار حامل المرشح 4 عبر وصلة قيادة لولبية؛ تكون لوحة ناشرة 6 مفصلية في أسفل الجسم الأسطواني 1 عبر زنبرك التوائي، ويخترق اللوحة الناشرة 6 عدد من قنوات إخراج الهواء 60.

[0018] أثناء الاستخدام الفعلي، عند الحاجة إلى صيانة المرشح 2 أو استبداله، يتم فتح اللوحة الناشرة 6، ويقوم المحرك 5 بدفع إطار حامل المرشح 4 للتحرك لأسفل؛ فينزلق إطار حامل المرشح 4 لأسفل على طول الجدار الجانبي للتجويف الداخلي 100 حتى يصل إلى الارتفاع المطلوب، ثم يتم إخراج المرشح 2 من المقبس 40 لإجراء الصيانة أو الاستبدال. بعد الانتهاء من استبدال المرشح 2، يقوم المحرك 5 بدفع إطار حامل المرشح 4 للارتفاع عائداً إلى التجويف الداخلي 100 لتحقيق إعادة الضبط، ثم يتم إغلاق اللوحة الناشرة 6 ليدخل منفذ إمداد الهواء في حالة قابلة للاستخدام مرة أخرى. يتميز الهيكل بالبساطة، والعملية بسيطة ومريحة؛ ويمكن تحسين سهولة تجميع وفك المرشح 2، ورفع كفاءة استبدال المرشح 2 أو صيانته.

[0019] بناءً على النموذج أعلاه، تكون قضبان التوجيه 7 موصولة بثبات في كلا الجانبين المتقابلين لإطار حامل المرشح 4، وتوجد على الجسم الأسطواني 1 فتحات توجيه 101 تتطابق مع قضبان التوجيه 7، وتُدخل قضبان التوجيه 7 في فتحات التوجيه 101 وتكون متصلة بها منزلقاً. عندما يقوم المحرك 5 بدفع إطار حامل المرشح 4 للانزلاق لأعلى ولأسفل على طول الجدار الجانبي للتجويف الداخلي 100، تنزلق قضبان التوجيه 7 لأعلى ولأسفل على طول فتحات التوجيه 101، مما يحسن استقرار حركة إطار حامل المرشح 4.

[0020] بناءً على النموذج أعلاه، توجد حلقة تحديد الموضع 41 على إطار حامل المرشح 4 عند جانب واحد من المقبس 40، ويرتكز أعلى المرشح 2 على أسفل حلقة تحديد الموضع 41. يمكن لحلقة تحديد الموضع الموجودة على جانب واحد من المقبس 40 تحديد موضع تركيب المرشح 2 ومنع انزياحه أثناء الاستخدام.

[0021] بناءً على النموذج أعلاه، تكون عجلات الإيقاف اللامركزية 8 متصلة دورانيًا بكلا الجانبين المتقابلين لأسفل إطار حامل المرشح 4، وترتكز قمم عجلات الإيقاف اللامركزية 8 على أسفل المرشح 2. قبل إخراج المرشح 2 من المقبس 40، يتم تدوير عجلات الإيقاف اللامركزية 8 لإزالة دعمها للمرشح 2؛ وبعد إدخال مرشح 2 جديد في المقبس 40، يتم تدوير عجلات الإيقاف اللامركزية 8 بحيث تدعم المرشح 2، مما يمنع سقوط المرشح 2 من المقبس 40.

[0022] بناءً على النموذج أعلاه، تكون حشية مخففة للاهتزاز 9 تتطابق مع شكل حلقة تحديد الموضع 41 ملصوقة في أسفل حلقة تحديد الموضع 41. من خلال لصق الحشية المخففة للاهتزاز 9 في أسفل حلقة تحديد الموضع 41، يلامس أعلى المرشح 2 الحشية 9 بعد إدخاله في المقبس 40، مما يقلل الاهتزاز بين المرشح 2 وإطار حامل المرشح 4 أثناء الاستخدام.

[0023] بناءً على النموذج أعلاه، يكون خطاف القفل 10 مفصليًا على جانب واحد من اللوحة الناشرة 6، ويكون مقبض القفل 11 المتطابق مع خطاف القفل 10 موصولًا بثبات بجانب واحد من الجسم الأسطواني 1. بعد الانتهاء من استبدال المرشح 2، يتم ربط خطاف القفل 10 بمقبض القفل 11، مما يحسن استقرار تثبيت اللوحة الناشرة 6 ويقلل الاهتزاز بين اللوحة الناشرة 6 والجسم الأسطواني 1.

[0024] النماذج التنفيذية المذكورة أعلاه تعبر فقط عن أحد تطبيقات نموذج المنفعة الحالي، ووصفها محدد ومفصل نسبيًا، ولكن لا يجب تفسيره على أنه يحد من نطاق حماية براءة نموذج المنفعة. وتجدر الإشارة إلى أنه بالنسبة للشخص العادي في المجال، يمكن إجراء العديد من التعديلات والتحسينات دون الخروج عن فكرة نموذج المنفعة الحالي، وتقع جميع هذه التعديلات والتحسينات ضمن نطاق حماية نموذج المنفعة الحالي. لذلك، يخضع نطاق حماية براءة نموذج المنفعة الحالي للمطالب المرفقة.

الرسومات

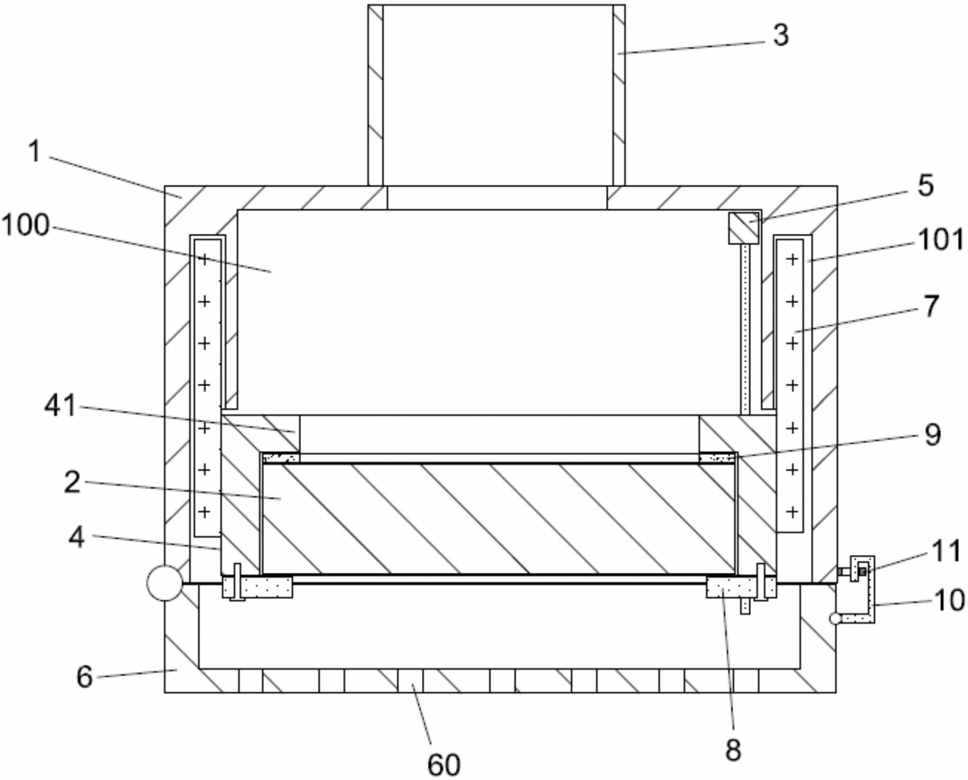

الشكل 1 — منظر مقطعي لبنية منفذ إمداد الهواء

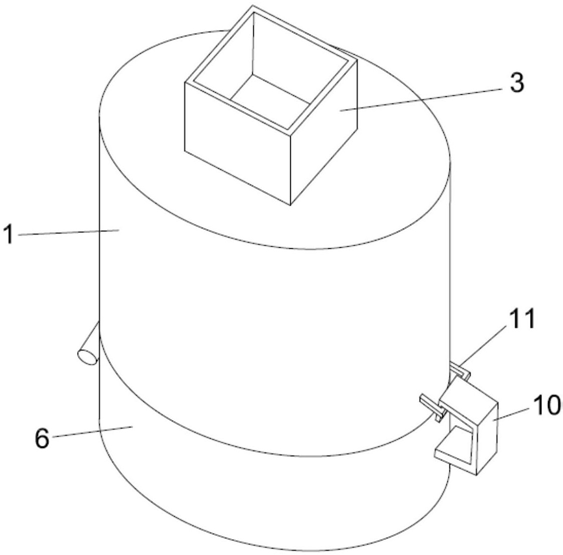

الشكل 2 — منظر خارجي لبنية منفذ إمداد الهواء

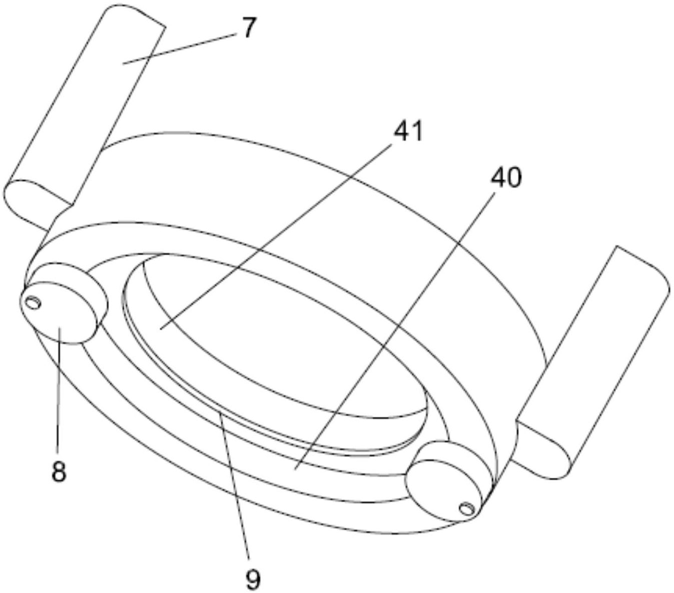

الشكل 3 — منظر بني لإطار حامل المرشح
