عربة أخذ عينات محسّنة (نموذج منفعة CN 210322339 U)

الملخص

يوفر نموذج المنفعة الحالي عربة أخذ العينات المحسنة، والتي تشتمل على هيكل مغلق. ينقسم الجزء الداخلي للهيكل المغلق بواسطة فاصل عمودي إلى حجرة معدات وحجرة تخزين. يوجد داخل حجرة المعدات منفاخ هواء، وطبقة شبكية مرشحة من الكربون المنشط، ومرشح HEPA مرتبة بالتتابع من اليسار إلى اليمين. يوجد في الفاصل العمودي فتحة تربط بين حجرة المعدات وحجرة التخزين. توجد قناة تهوية بين الهيكل المغلق والجدران الخارجية لحجرة المعدات وحجرة التخزين، ويوجد في الجدار الخارجي لحجرة التخزين فتحة متصلة بقناة التهوية. يوجد مدخل هواء في الموضع المقابل لمنفاخ الهواء في الجزء العلوي من الهيكل المغلق، وتتصل قناة التهوية بمدخل الهواء. يتكون الهيكل المغلق من لوح غلاف أمامي، ولوح غلاف خلفي، ولوح غلاف جانبي، ولوح غلاف علوي، ولوحة سفلية، وباب منزلق يتحرك يميناً وشمالاً. يتكون كل من لوح الغلاف الأمامي، ولوح الغلاف الخلفي، ولوح الغلاف الجانبي، ولوح الغلاف العلوي بالتتابع من الخارج إلى الداخل من طبقة مثبطة للهب، ولوح معدني، وطبقة عازلة للصوت، وطبقة عازلة للحرارة. تُثبَّت عجلات شاملة الاتجاهات في الجزء السفلي من اللوحة السفلية. من خلال تعديل هيكل الهيكل المغلق، تتمتع عربة أخذ العينات بوظائف تثبيط اللهب وعزل الصوت وعزل الحرارة.

معلومات البراءة

المطالب

1. عربة أخذ العينات المحسنة، تتميز بأنها تشتمل على هيكل مغلق (30)، ينقسم الجزء الداخلي للهيكل المغلق (30) بواسطة فاصل عمودي (29) إلى حجرة معدات (15) وحجرة تخزين (21)؛

   • يوجد داخل حجرة المعدات (15) منفاخ هواء (24)، وطبقة شبكية مرشحة من الكربون المنشط (14)، ومرشح HEPA (13) مرتبة بالتتابع من اليسار إلى اليمين، ويوجد في الفاصل العمودي (29) فتحة (10)، تربط الفتحة (10) بين حجرة المعدات (15) وحجرة التخزين (21)؛
   • توجد قناة تهوية (20) بين الهيكل المغلق (30) والجدران الخارجية لحجرة المعدات (15) وحجرة التخزين (21)، ويوجد في الجدار الخارجي لحجرة التخزين (21) فتحة (10) متصلة بقناة التهوية (20)؛
   • يوجد مدخل هواء (12) في الموضع المقابل لمنفاخ الهواء (24) في الجزء العلوي من الهيكل المغلق (30)، وتتصل قناة التهوية (20) بمدخل الهواء (12)؛
   • يتكون الهيكل المغلق (30) من لوح غلاف أمامي (31)، ولوح غلاف خلفي (34)، ولوح غلاف جانبي (37)، ولوح غلاف علوي (35)، ولوحة سفلية (33)، وباب منزلق يتحرك يميناً وشمالاً (36)، ويتكون كل من لوح الغلاف الأمامي (31)، ولوح الغلاف الخلفي (34)، ولوح الغلاف الجانبي (37)، ولوح الغلاف العلوي (35) بالتتابع من الخارج إلى الداخل من طبقة مثبطة للهب (28)، ولوح معدني (27)، وطبقة عازلة للصوت (26)، وطبقة عازلة للحرارة (25)؛
   • تُثبَّت عجلات شاملة الاتجاهات (17) في الجزء السفلي من اللوحة السفلية (33).

2. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن شبكة مرشحة للهواء (11) مثبتة بشكل ثابت عند مدخل الهواء (12)، وتُصمَّم الشبكة المرشحة للهواء (11) كشبكة مرشحة من الكربون المنشط.

3. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن الطبقة المثبطة للهب (28) تُصمَّم كطبقة طلاء مثبطة للهب.

4. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن الطبقة العازلة للصوت (26) تُصمَّم كطبقة رغوة مقاومة للحريق ذات بنية خلية نحل.

5. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن الطبقة العازلة للحرارة (25) تُصمَّم كطبقة ألياف زجاجية.

6. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن فاصلاً أفقياً (22) مثبت بشكل ثابت داخل حجرة التخزين (21).

7. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن لوحة تخميد مضادة للاهتزاز (19) موجودة في الجزء السفلي من حجرة التخزين (21)، ويوجد عدد من نوابض التخميد (16) في الجزء السفلي من اللوحة التخميد المضادة للاهتزاز (19)، وتُثبَّت الأطراف السفلية لنوابض التخميد (16) في قاع التجويف الداخلي لحجرة التخزين (21).

8. عربة أخذ العينات المحسنة وفقاً للمطلب 7، تتميز بأن كل حافة جانبية للوحة التخميد المضادة للاهتزاز (19) متصلة بالجدار الداخلي لحجرة التخزين (21) بواسطة شريط مطاطي لختم الحواف وعزل الغبار (18).

9. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن كتلة مطاطية ناعمة مضادة للاصطدام (32) موجودة في الموضع القريب من العجلة شاملة الاتجاهات (17) على الوجه الجانبي الخارجي للوح الغلاف الأمامي (31).

10. عربة أخذ العينات المحسنة وفقاً للمطلب 1، تتميز بأن كتلة مطاطية ناعمة مضادة للاصطدام (32) موجودة في الموضع القريب من العجلة شاملة الاتجاهات (17) على الوجه الجانبي الخارجي للوح الغلاف الخلفي (34).

الوصف

المجال التقني

[0001] تتعلق نموذج المنفعة الحالي بالمجال التقني لعربات أخذ العينات، وعلى وجه الخصوص بعربة أخذ العينات المحسنة.

التقنية السابقة

[0002] تُعد عربة أخذ العينات النظيفة مناسبة لأخذ عينات المواد الخام والمساعدة في المستحضرات الصيدلانية والمستحضرات المعقمة. وتستخدم على نطاق واسع في أخذ عينات المواد الخام والمساعدة في المناسبات الخاصة في صناعات مثل الأدوية، والمستحضرات، والإلكترونيات، والأجهزة الدقيقة، والأغذية. عند الاستخدام، يتم تثبيت عربة أخذ العينات، وتوصيل مصدر الطاقة، وتشغيل مفتاح الطاقة ومفتاح منفاخ الهواء، فيبدأ المنفاخ بالعمل؛ ويتم ضبط الجهد الكهربائي (220 فولت بشكل عام)، وبعد تشغيل عربة أخذ العينات لمدة 15 دقيقة، يتم وضع دلو أخذ العينات بداخلها. بعد انتهاء أخذ العينات، يتم إيقاف تشغيل منفاخ الهواء ومصدر الطاقة، وإعادة عربة أخذ العينات إلى مكانها الأصلي. تركز عربات أخذ العينات ذات الهياكل الحالية بشكل أساسي على تحسين وظيفة تنقية الهواء لديها، مع إيلاء اهتمام قليل لوظائف تثبيط اللهب وخفض الضوضاء لعربة أخذ العينات؛ ومع ذلك، يعد تثبيط اللهب وخفض الضوضاء من الوظائف المهمة للغاية في الاستخدام اليومي، لأن سلامة العينات المخزنة في عربة أخذ العينات مهمة بشكل خاص. في ضوء هذا الوضع، هناك حاجة ماسة إلى إدخال تحسينات.

ملخص نموذج المنفعة

[0003] بناءً على ذلك، يهدف نموذج المنفعة الحالي إلى توفير عربة أخذ العينات المحسنة التي تتمتع بوظائف تثبيط اللهب، وعزل الصوت، وعزل الحرارة من خلال تعديل هيكل الهيكل المغلق.

[0004] يوفر نموذج المنفعة الحالي عربة أخذ العينات المحسنة، والتي تشتمل على هيكل مغلق. ينقسم الجزء الداخلي للهيكل المغلق بواسطة فاصل عمودي إلى حجرة معدات وحجرة تخزين. يوجد داخل حجرة المعدات منفاخ هواء، وطبقة شبكية مرشحة من الكربون المنشط، ومرشح HEPA مرتبة بالتتابع من اليسار إلى اليمين. يوجد في الفاصل العمودي فتحة تربط بين حجرة المعدات وحجرة التخزين. توجد قناة تهوية بين الهيكل المغلق والجدران الخارجية لحجرة المعدات وحجرة التخزين، ويوجد في الجدار الخارجي لحجرة التخزين فتحة متصلة بقناة التهوية. يوجد مدخل هواء في الموضع المقابل لمنفاخ الهواء في الجزء العلوي من الهيكل المغلق، وتتصل قناة التهوية بمدخل الهواء. يتكون الهيكل المغلق من لوح غلاف أمامي، ولوح غلاف خلفي، ولوح غلاف جانبي، ولوح غلاف علوي، ولوحة سفلية، وباب منزلق يتحرك يميناً وشمالاً. يتكون كل من لوح الغلاف الأمامي، ولوح الغلاف الخلفي، ولوح الغلاف الجانبي، ولوح الغلاف العلوي بالتتابع من الخارج إلى الداخل من طبقة مثبطة للهب، ولوح معدني، وطبقة عازلة للصوت، وطبقة عازلة للحرارة. تُثبَّت عجلات شاملة الاتجاهات في الجزء السفلي من اللوحة السفلية.

[0005] كحل مفضل، تُثبَّت شبكة مرشحة للهواء بشكل ثابت عند مدخل الهواء، وتُصمَّم الشبكة المرشحة للهواء كشبكة مرشحة من الكربون المنشط.

[0006] كحل مفضل، تُصمَّم الطبقة المثبطة للهب كطبقة طلاء مثبطة للهب.

[0007] كحل مفضل، تُصمَّم الطبقة العازلة للصوت كطبقة رغوة مقاومة للحريق ذات بنية خلية نحل.

[0008] كحل مفضل، تُصمَّم الطبقة العازلة للحرارة كطبقة ألياف زجاجية.

[0009] كحل مفضل، يُثبَّت فاصل أفقى بشكل ثابت داخل حجرة التخزين.

[0010] كحل مفضل، توجد لوحة تخميد مضادة للاهتزاز في الجزء السفلي من حجرة التخزين، ويوجد عدد من نوابض التخميد في الجزء السفلي من اللوحة التخميد المضادة للاهتزاز، وتُثبَّت الأطراف السفلية لنوابض التخميد في قاع التجويف الداخلي لحجرة التخزين.

[0011] كحل مفضل، تتصل كل حافة جانبية للوحة التخميد المضادة للاهتزاز بالجدار الداخلي لحجرة التخزين بواسطة شريط مطاطي لختم الحواف وعزل الغبار.

[0012] كحل مفضل، توجد كتلة مطاطية ناعمة مضادة للاصطدام في الموضع القريب من العجلة شاملة الاتجاهات على الوجه الجانبي الخارجي للوح الغلاف الأمامي.

[0013] كحل مفضل، توجد كتلة مطاطية ناعمة مضادة للاصطدام في الموضع القريب من العجلة شاملة الاتجاهات على الوجه الجانبي الخارجي للوح الغلاف الخلفي.

[0014] تتمثل الآثار المفيدة لنموذج المنفعة الحالي فيما يلي:

[0015] 1. يتكون كل من لوح الغلاف الأمامي، ولوح الغلاف الخلفي، ولوح الغلاف الجانبي، ولوح الغلاف العلوي بالتتابع من الخارج إلى الداخل من طبقة مثبطة للهب، ولوح معدني، وطبقة عازلة للصوت، وطبقة عازلة للحرارة. من خلال هذا الترتيب الهيكلي، تتمتع ألواح الغلاف الأمامي والخلفي والجانبي والعلوي بوظائف تثبيط اللهب وعزل الصوت وعزل الحرارة، مما يحسن أداء السلامة لهيكل عربة أخذ العينات؛

[0016] 2. بعد تشغيل منفاخ الهواء بواسطة مصدر الطاقة، من ناحية، يدخل الهواء إلى المنفاخ من مدخل الهواء، ومن ناحية أخرى، يعاد تدوير الهواء من قناة التهوية إلى المنفاخ، ثم يمر عبر الطبقة الشبكية المرشحة من الكربون المنشط ومرشح HEPA بالتتابع، ويدخل إلى حجرة التخزين بعد اكتمال ترشيح الهواء؛ ثم يدخل الهواء إلى قناة التهوية عبر الفتحة، وتتكرر هذه الدورة، مما يضمن نظافة الهواء داخل حجرة التخزين؛

[0017] 3. تُثبَّت شبكة مرشحة للهواء بشكل ثابت عند مدخل الهواء، مما يمنع من ناحية دخول الأجسام الغريبة كبيرة الحجم إلى منفاخ الهواء عبر مدخل الهواء، ومن ناحية أخرى يحسن جودة تنقية الهواء بشكل أكبر؛

[0018] 4. توجد لوحة تخميد مضادة للاهتزاز في الجزء السفلي من حجرة التخزين، ويوجد عدد من نوابض التخميد في الجزء السفلي من اللوحة التخميد المضادة للاهتزاز، وتُثبَّت الأطراف السفلية لنوابض التخميد في قاع التجويف الداخلي لحجرة التخزين، بحيث تتمتع العينات الموضوعة على اللوحة التخميد المضادة للاهتزاز بوظيفة تخميد مضادة للاهتزاز؛

[0019] 5. يُثبَّت فاصل أفقى بشكل ثابت داخل حجرة التخزين، وينقسم الفاصل حجرة التخزين إلى قسمين، بحيث يمكن وضع العينات المختلفة بشكل منفصل؛

[0020] 6. تتصل كل حافة جانبية للوحة التخميد المضادة للاهتزاز بالجدار الداخلي لحجرة التخزين بواسطة شريط مطاطي لختم الحواف وعزل الغبار، وذلك لتجنب وجود فجوات بين اللوحة التخميد المضادة للاهتزاز والجدار الداخلي لحجرة التخزين يمكن أن يمر منها الغبار والحطام، مما يمنع تراكم الغبار والحطام الذي من شأنه التأثير على مستوى النظافة داخل حجرة التخزين.

وصف موجز للرسومات

[0021] الشكل 1 هو عرض مقطعي لهيكل نموذج المنفعة الحالي.

[0022] الشكل 2 هو عرض جانبي لنموذج المنفعة الحالي.

[0023] الشكل 3 هو عرض منظوري لنموذج المنفعة الحالي.

[0024] أرقام الإشارة هي كالتالي: فتحة 10؛ شبكة مرشحة للهواء 11؛ مدخل هواء 12؛ مرشح HEPA 13؛ طبقة شبكية مرشحة من الكربون المنشط 14؛ حجرة معدات 15؛ نوابض تخميد 16؛ عجلات شاملة الاتجاهات 17؛ شريط مطاطي لختم الحواف وعزل الغبار 18؛ لوحة تخميد مضادة للاهتزاز 19؛ قناة تهوية 20؛ حجرة تخزين 21؛ فاصل أفقى 22؛ قضيب دفع 23؛ منفاخ هواء 24؛ طبقة عازلة للحرارة 25؛ طبقة عازلة للصوت 26؛ لوح معدني 27؛ طبقة مثبطة للهب 28؛ فاصل عمودي 29؛ هيكل مغلق 30؛ لوح غلاف أمامي 31؛ كتلة مطاطية ناعمة مضادة للاصطدام 32؛ لوحة سفلية 33؛ لوح غلاف خلفي 34؛ لوح غلاف علوي 35؛ باب 36؛ لوح غلاف جانبي 37؛ لوحة غطاء 38؛ مقبض 39.

وصف تفصيلي للنماذج التنفيذية

[0025] لفهم الميزات والوسائل التقنية والأهداف والوظائف المحددة التي يحققها نموذج المنفعة الحالي بشكل أكبر، سيتم وصف نموذج المنفعة الحالي بمزيد من التفصيل أدناه بالاقتران مع الرسومات المرفقة والنماذج التنفيذية المحددة.

[0026] بالرجوع إلى الأشكال من 1 إلى 3، تشتمل عربة أخذ العينات المحسنة على هيكل مغلق 30. ينقسم الجزء الداخلي للهيكل المغلق 30 بواسطة فاصل عمودي 29 إلى حجرة معدات 15 وحجرة تخزين 21. يوجد داخل حجرة المعدات 15 منفاخ هواء 24، وطبقة شبكية مرشحة من الكربون المنشط 14، ومرشح HEPA 13 مرتبة بالتتابع من اليسار إلى اليمين. يوجد في الفاصل العمودي 29 فتحة 10 تربط بين حجرة المعدات 15 وحجرة التخزين 21. يتصل منفاخ الهواء 24 بمصدر طاقة، ويتم التحكم في فتحه وإغلاقه بواسطة مفتاح تحكم.

[0027] توجد قناة تهوية 20 بين الهيكل المغلق 30 والجدران الخارجية لحجرة المعدات 15 وحجرة التخزين 21، ويوجد في الجدار الخارجي لحجرة التخزين 21 فتحة 10 متصلة بقناة التهوية 20. يوجد مدخل هواء 12 في الموضع المقابل لمنفاخ الهواء 24 في الجزء العلوي من الهيكل المغلق 30، وتتصل قناة التهوية 20 بمدخل الهواء 12.

[0028] يتكون الهيكل المغلق 30 من لوح غلاف أمامي 31، ولوح غلاف خلفي 34، ولوح غلاف جانبي 37، ولوح غلاف علوي 35، ولوحة سفلية 33، وباب منزلق يتحرك يميناً وشمالاً 36. توجد لوحة غطاء في الموضع الموجود على الحافة الجانبية للباب 36 عند حجرة المعدات 15، ويتم إغلاق حجرة المعدات 15 بواسطة لوح الغلاف الجانبي 37 ولوحة الغطاء 38 والفاصل العمودي 29. يُثبَّت قضيب دفع 23 بشكل ثابت على لوح الغلاف الخلفي 34، ويوجد مقبض 39 على الباب 36.

[0029] يتكون كل من لوح الغلاف الأمامي 31، ولوح الغلاف الخلفي 34، ولوح الغلاف الجانبي 37، ولوح الغلاف العلوي 35 بالتتابع من الخارج إلى الداخل من طبقة مثبطة للهب 28، ولوح معدني 27، وطبقة عازلة للصوت 26، وطبقة عازلة للحرارة 25. تُصمَّم الطبقة المثبطة للهب 28 كطبقة طلاء مثبطة للهب، وتُصمَّم الطبقة العازلة للصوت 26 كطبقة رغوة مقاومة للحريق ذات بنية خلية نحل، وتُصمَّم الطبقة العازلة للحرارة 25 كطبقة ألياف زجاجية. تُثبَّت عجلات شاملة الاتجاهات 17 في الجزء السفلي من اللوحة السفلية 33. من خلال هذا الترتيب الهيكلي، تتمتع ألواح الغلاف الأمامي والخلفي والجانبي والعلوي بوظائف تثبيط اللهب وعزل الصوت وعزل الحرارة، مما يحسن أداء السلامة لهيكل عربة أخذ العينات.

[0030] في التشغيل الفعلي، بعد تشغيل منفاخ الهواء بواسطة مصدر الطاقة، من ناحية، يدخل الهواء إلى المنفاخ من مدخل الهواء، ومن ناحية أخرى، يعاد تدوير الهواء من قناة التهوية إلى المنفاخ، ثم يمر عبر الطبقة الشبكية المرشحة من الكربون المنشط ومرشح HEPA بالتتابع، ويدخل إلى حجرة التخزين بعد اكتمال ترشيح الهواء؛ ثم يدخل الهواء إلى قناة التهوية عبر الفتحة، وتتكرر هذه الدورة، مما يضمن نظافة الهواء داخل حجرة التخزين.

[0031] كنموذج تنفيذي مفضل، تُثبَّت شبكة مرشحة للهواء 11 بشكل ثابت عند مدخل الهواء 12، وتُصمَّم الشبكة المرشحة للهواء 11 كشبكة مرشحة من الكربون المنشط، مما يمنع من ناحية دخول الأجسام الغريبة كبيرة الحجم إلى منفاخ الهواء عبر مدخل الهواء، ومن ناحية أخرى يحسن جودة تنقية الهواء بشكل أكبر.

[0032] كنموذج تنفيذي مفضل، يُثبَّت فاصل أفقى 22 بشكل ثابت داخل حجرة التخزين 21، وينقسم الفاصل حجرة التخزين إلى قسمين، بحيث يمكن وضع العينات المختلفة بشكل منفصل.

[0033] كنموذج تنفيذي مفضل، توجد لوحة تخميد مضادة للاهتزاز 19 في الجزء السفلي من حجرة التخزين 21، ويوجد عدد من نوابض التخميد 16 في الجزء السفلي من اللوحة التخميد المضادة للاهتزاز 19، وتُثبَّت الأطراف السفلية لنوابض التخميد 16 في قاع التجويف الداخلي لحجرة التخزين 21. من خلال توفير اللوحة التخميد المضادة للاهتزاز 19، تتمتع العينات الموضوعة عليها بوظيفة تخميد مضادة للاهتزاز. تتصل كل حافة جانبية للوحة التخميد المضادة للاهتزاز 19 بالجدار الداخلي لحجرة التخزين 21 بواسطة شريط مطاطي لختم الحواف وعزل الغبار 18، وذلك لتجنب وجود فجوات بين اللوحة والجدار الداخلي للحجرة يمكن أن يمر منها الغبار والحطام، مما يمنع تراكمها والتأثير على نظافة الحجرة من الداخل.

[0034] كنموذج تنفيذي مفضل، توجد كتلة مطاطية ناعمة مضادة للاصطدام 32 في الموضع القريب من العجلة شاملة الاتجاهات 17 على الوجه الجانبي الخارجي للوح الغلاف الأمامي 31. وتوجد كتلة مطاطية ناعمة مضادة للاصطدام 32 في الموضع القريب من العجلة شاملة الاتجاهات 17 على الوجه الجانبي الخارجي للوح الغلاف الخلفي 34. عندما تتحرك عربة أخذ العينات بسرعة نحو جسم آخر أو جدار، تلامس الكتلة المطاطية الناعمة المضادة للاصطدام 32 الجسم أو الجدار أولاً، مما يمنع قوة الاصطدام من إتلاف عربة أخذ العينات.

[0035] توضح النماذج التنفيذية المذكورة أعلاه عدة نماذج تنفيذية فقط لنموذج المنفعة الحالي، ووصفها محدد ومفصل نسبياً، ولكن لا ينبغي تفسيره على أنه يحد من نطاق حماية البراءة لنموذج المنفعة الحالي. تجدر الإشارة إلى أنه يمكن للمتخصصين العاديين في المجال إجراء تعديلات وتحسينات مختلفة دون الخروج عن فكرة نموذج المنفعة الحالي، وجميعها تقع ضمن نطاق حمايته. لذلك، يخضع نطاق حماية براءة نموذج المنفعة الحالي للمطالب المرفقة.

الرسومات

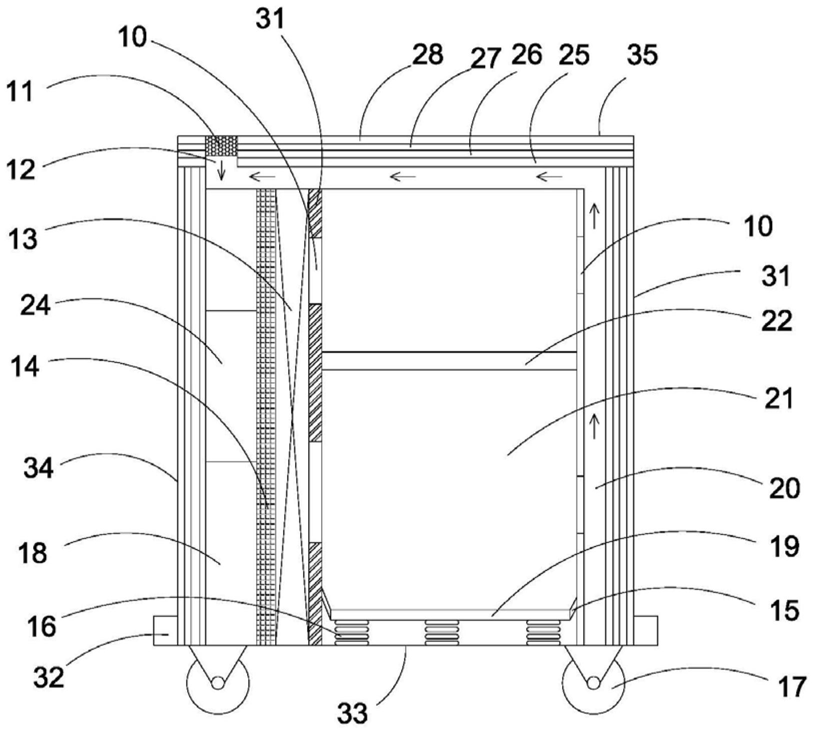

الشكل 1 — عرض مقطعي لهيكل عربة أخذ العينات المحسنة

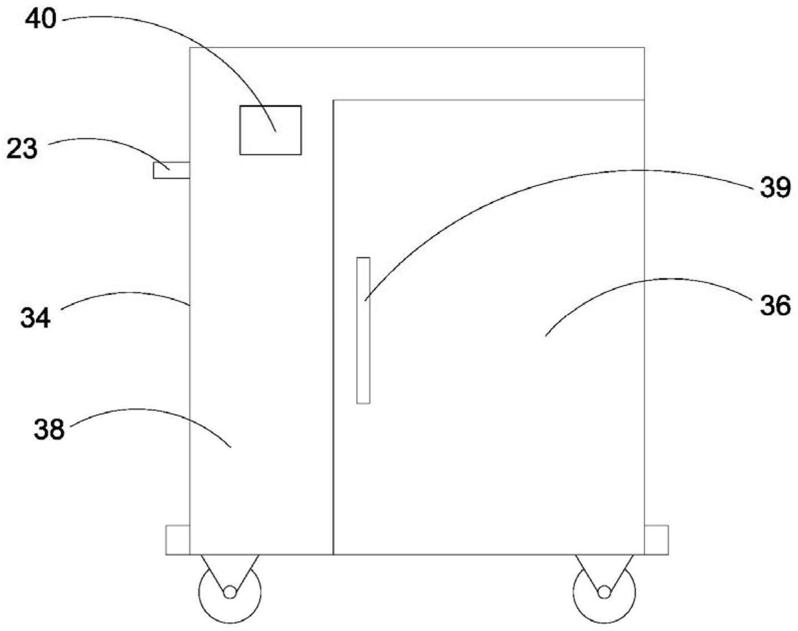

الشكل 2 — عرض جانبي لعربة أخذ العينات المحسنة

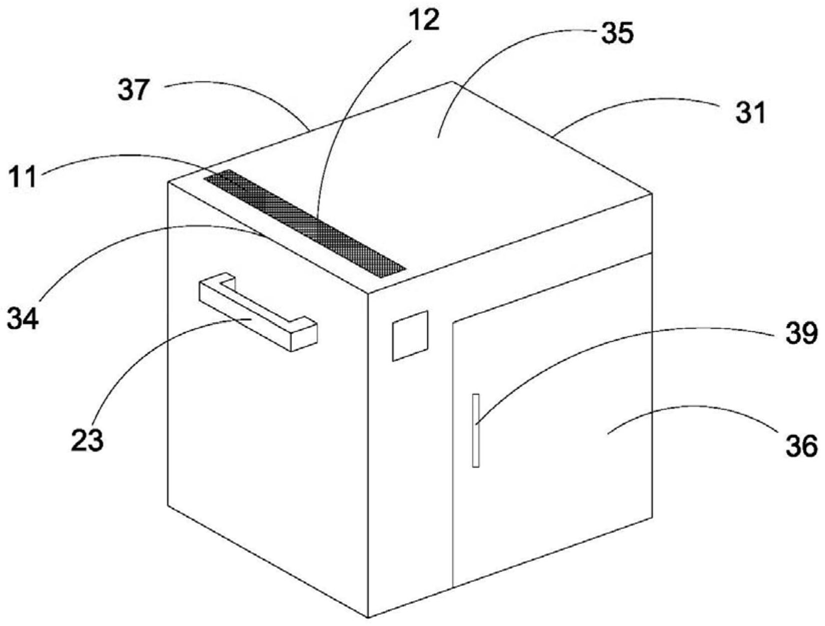

الشكل 3 — عرض منظوري لعربة أخذ العينات المحسنة
